Zylinderschraube DIN 912 für NG 6-Ventile, M 5x85
Sofort verfügbar
182,65 € inkl. MwSt.
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571213480
Produktnummer:
DA151871
Gewicht:
0.013 kg
Produktinformationen "Zylinderschraube DIN 912 für NG 6-Ventile, M 5x85"
Festigkeitsklasse:
12.9
Anzugsdrehmoment:
8,9 Nm

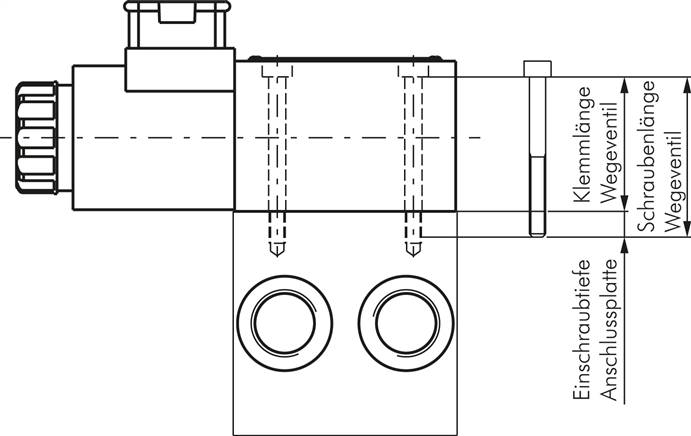

Ermittlung der Schraubenlänge:

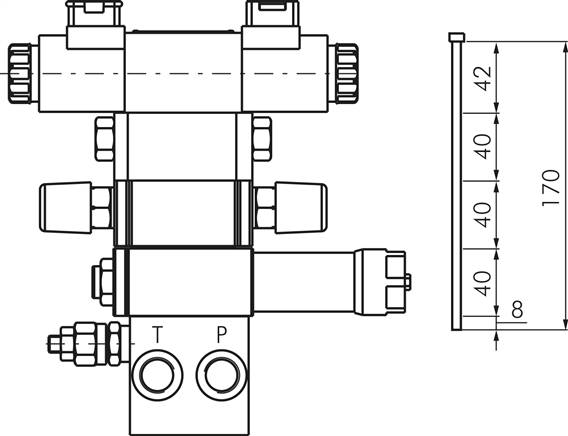

Die Gesamtschraubenlänge wird ermittelt durch Addieren der Schraubenlänge des Wegeventils + Klemmlänge der Zwischenplatten.
Lieferumfang:
1 Stk. Schraube (Zur Befestigung eines Wegeventils werden 4 Stk. Schrauben benötigt)
Bosch-Rexroth:
Schraubenlänge Wegeventile: 50 mm
Klemmlänge Zwischenplattenventile: 40 mm
Alternativ:
Schraubenlänge Wegeventile: 45 mm
Klemmlänge Zwischenplattenventile: 40 mm*
*Druckregelventile "Alternativ" 45 mm
Weitere Eigenschaften:
| Gewinde | M 5 |
| Schraubenlänge (mm) | 85 |
| Gewicht | 13 g / Stk. |
