Zwischenplatte mit einem Ventilplatz Typ RF 09 Z1
Sofort verfügbar
33,12 € inkl. MwSt.
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571577285
Produktnummer:
DA152275
Gewicht:
0.14 kg
Produktinformationen "Zwischenplatte mit einem Ventilplatz Typ RF 09 Z1"
Ausführung:

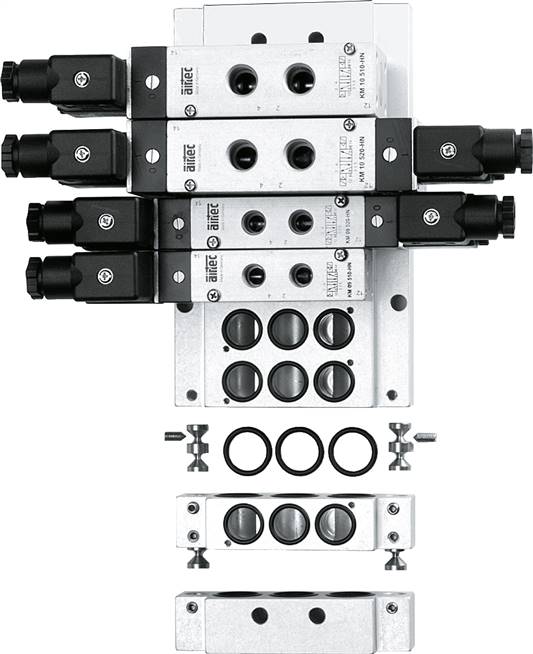

Modulares Ventil-Grundplattensystem für die gemischte Montage von Ventilen der Baureihe KM 09 und KM 10 in Schaltfunktionen 5/2- und 5/3-Wege. Die Anzahl der Stationen ist beliebig, bei großen Stationszahlen ist die Zu- und Abluftversorgung zu beachten. Ein nachträgliches Erweitern oder Kürzen ist jederzeit möglich. Die auf dem System RF 19 montierten Ventile können auch als Einzelventile verwendet werden, da alle Anschlüsse Gewinde haben. Bei Grundplattenmontage ist der Druckanschluss 1 und die Entlüftungen 3 und 5 für alle Ventile gemeinsam an den Stirnseiten der Anschlussplatten (G 3/8").
Das Einspeisen von zwei verschiedenen Versorgungsdrücken ist möglich. Hierzu wird die O-Ring Dichtung um eine Dichtplatte (RF 19-01) erweitert. Soll die Trennung an einer Stelle erfolgen, an der keine Trennstelle vorhanden ist, muss die Drucktrennung (RF 19-DT) montiert werden. Die verschiedenen Drücke werden von je einer Seite eingespeist.
Montage:

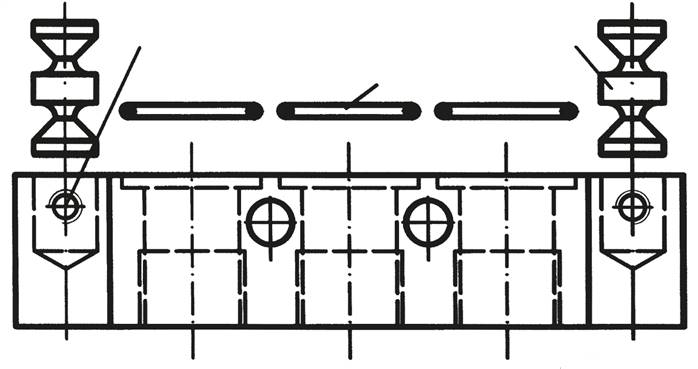

Der Gewindestift trifft während des Eindrehens auf die Schräge des Bolzens. Die Platten werden dadurch aneinandergezogen, die O-Ringe dichten die Trennstelle. Treffen zwei Trennstellen mit O-Ring aufeinander, so ist die Dichtfunktion ebenfalls gegeben. Nach Demontage können alle Bauteile wiederverwendet werden.
Lieferumfang:
Alle Einzelplatten werden komplett mit Dichtungen, Ventilbefestigungen und Montagebolzen geliefert, eine separate Bestellung ist nicht nötig.
Weitere Eigenschaften:
| Ausführung | Grundplattensystem für KM 09 |
| Beschreibung | Zwischenplatte mit einem Ventilplatz |
| Montageset (2 Bolzen, Gewindestift und 3 O-Ringe) | RF 19-02 |
| O-Ringe für Ventilmontage (3 Stk.) | RF 19-03 |
| Dichtplatte für zwei Druckbereiche | RF 19-01 |
| Drucktrennung für zwei Druckbereiche | RE 19-DT |
| Gewicht | 140 g / Stk. |
