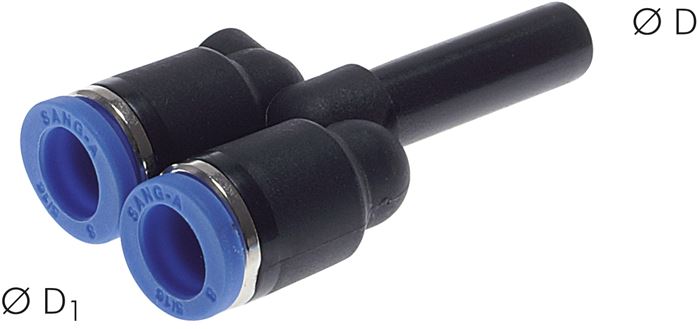

Y-Steckanschluss 10mm Stecknippel, 10mm Schlauch
Sofort verfügbar
Preis Pro Stück
4,62 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
4,62 €*
8,27 €*
(Sie sparen 44.14% )
|
| 5 ab |
4,39 €*
8,27 €*
(Sie sparen 46.92% )
|
| 20 ab |
4,16 €*
8,27 €*
(Sie sparen 49.7% )
|
| 50 ab |
3,93 €*
8,27 €*
(Sie sparen 52.48% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571388676
Produktnummer:
DA147557
Gewicht:
0.014 kg
Produktinformationen "Y-Steckanschluss 10mm Stecknippel, 10mm Schlauch"
Werkstoffe:
Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
-0,95 bis 20 bar
Medien:
geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)
Vorteile:
•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring
Weitere Eigenschaften:
| D (mm) | 10 |
| D1 (mm) | 10 |
| Gewicht | 14 g / Stk. |
