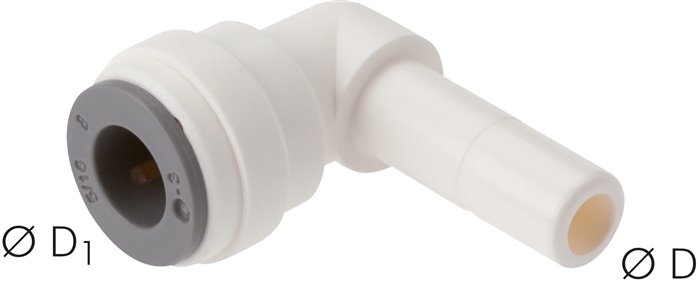

Winkel-Steckanschluss 6mm Stecknippel, IQS-LE (EPDM-Dichtung)
Sofort verfügbar
Preis Pro Stück
0,86 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
0,86 €*
1,28 €*
(Sie sparen 32.81% )
|
| 5 ab |
0,82 €*
1,28 €*
(Sie sparen 35.94% )
|
| 20 ab |
0,78 €*
1,28 €*
(Sie sparen 39.06% )
|
| 50 ab |
0,73 €*
1,28 €*
(Sie sparen 42.97% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571921651
Produktnummer:
DA146276
Gewicht:
0.003 kg
Produktinformationen "Winkel-Steckanschluss 6mm Stecknippel, IQS-LE (EPDM-Dichtung)"
Werkstoffe:
Körper und Lösering: POM (FDA 21 CFR 177.2470, NSF/ANSI 51 & 61), Haltekralle: Edelstahl, Dichtungen: EPDM (FDA 21 CFR 177.2600), Schmierstoff: Silikonfett (NSF/ANSI 51 & 61)
Temperaturbereich:
0°C bis +65°C
Betriebsdruck:
-0,95 bis 16 bar (Ø 3/8", 1/2", 10 mm & 12 mm: max. 11 bar)*
Medien:
ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle), milde Chemikalien
Zulassungen:
Werkstoffe nach FDA & NSF/ANSI
Vorteile:
•verfügbar für metrische und zöllige Schläuche, •G-Gewinde, R-Gewinde und NPT-Gewinde verfügbar, •kompatibel zu vielen anderern Herstellern
*Bei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen: 30°C: 0,88 - 40°C: 0,77 - 50°C: 0,69 - 65°C: 0,63, Beispiel: 50°C, Betriebsdruck = 16 bar * 0,69 = 11 bar
Weitere Eigenschaften:
| D (mm) | 6 |
| D1 (mm) | 6 |
| Betriebsdruck (bar) | -0,95 bis 16 |
| Gewicht | 3.2 g / Stk. |
