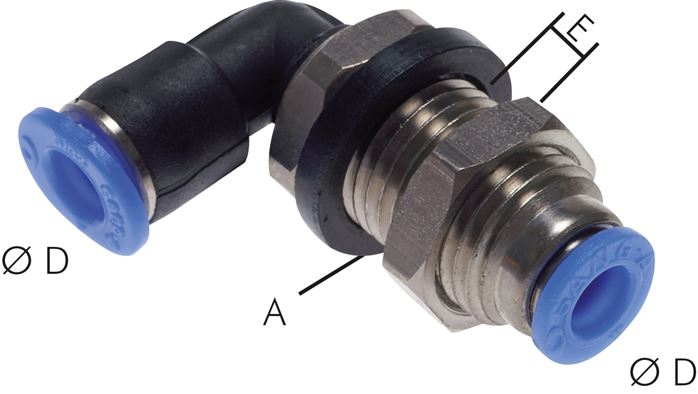

Winkel-Schott-Steckanschluss 6mm, IQS-Mini
Sofort verfügbar
Preis Pro Stück
4,08 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
4,08 €*
6,12 €*
(Sie sparen 33.33% )
|
| 5 ab |
3,88 €*
6,12 €*
(Sie sparen 36.6% )
|
| 20 ab |
3,67 €*
6,12 €*
(Sie sparen 40.03% )
|
| 50 ab |
3,47 €*
6,12 €*
(Sie sparen 43.3% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571383053
Produktnummer:
DA146122
Gewicht:
0.02 kg
Produktinformationen "Winkel-Schott-Steckanschluss 6mm, IQS-Mini"
Werkstoffe:
Körper: Messing vernickelt (M 3: Stahl vernickelt) / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: Messing verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)
Temperaturbereich:
0°C bis +60°C
Betriebsdruck:
-0,95 bis 10 bar
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
•besonders kompakte Bauweise, •M 7-Gewinde verfügbar, •Gewinde M 3, M 5, M 6, M 7 und G 1/8" sind mit einem gekammerten O-Ring ausgestattet, der ein Abreißen des Gewindes vermeidet und auch nach mehrfachem Montieren noch zuverlässig abdichtet
Weitere Eigenschaften:
| D (mm) | 6 |
| A | M 12x1 |
| Emax (mm) | 11 |
| Gewicht | 20 g / Stk. |
