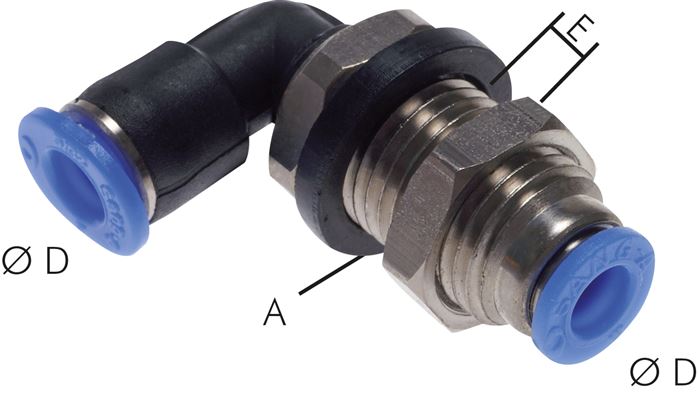

Winkel-Schott-Steckanschluss 3mm, IQS-Mini
Sofort verfügbar
Preis Pro Stück
3,83 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
3,83 €*
5,67 €*
(Sie sparen 32.45% )
|
| 5 ab |
3,64 €*
5,67 €*
(Sie sparen 35.8% )
|
| 20 ab |
3,45 €*
5,67 €*
(Sie sparen 39.15% )
|
| 50 ab |
3,25 €*
5,67 €*
(Sie sparen 42.68% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571383039
Produktnummer:
DA146120
Gewicht:
0.008 kg
Produktinformationen "Winkel-Schott-Steckanschluss 3mm, IQS-Mini"
Werkstoffe:
Körper: Messing vernickelt (M 3: Stahl vernickelt) / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: Messing verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)
Temperaturbereich:
0°C bis +60°C
Betriebsdruck:
-0,95 bis 10 bar
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
•besonders kompakte Bauweise, •M 7-Gewinde verfügbar, •Gewinde M 3, M 5, M 6, M 7 und G 1/8" sind mit einem gekammerten O-Ring ausgestattet, der ein Abreißen des Gewindes vermeidet und auch nach mehrfachem Montieren noch zuverlässig abdichtet
Weitere Eigenschaften:
| D (mm) | 3 |
| A | M 8x0,75 |
| Emax (mm) | 8 |
| Gewicht | 7.9 g / Stk. |
