Überströmventil G 3/8", 2 - 12 bar, Edelstahl
Versandkostenfrei
Produktinformationen "Überströmventil G 3/8", 2 - 12 bar, Edelstahl"
Vorteile:
•kompakte Bauform, •in sich geschlossene, gasdichte Ausführung, •leistungsoptimiert mit hohen Kv-Werten, •von außen ohne Demontage und ohne Sonderwerkzeuge einstellbar, •großer Druckbereich mit einem Ventil abdeckbar, •für gasförmige und flüssige Medien einsetzbar
Anwendung:
Überströmventile werden zum Schutz von Pumpen gegen Überlast in geschlossenen Kreisläufen eingesetzt. Bei Überschreitung des einstellbaren Ansprechdrucks öffnet das Ventil proportional zur Drucküberhöhung und führt so Leistung allmählich ab. Das Überströmventil ist darauf ausgelegt, längere Zeit geöffnet zu sein. Prinzipbedingt muss davon ausgegangen werden, dass der Druck in dem System größer werden kann als der an dem Überströmventil eingestellte Ansprechdruck.
Sicherheitsventile haben ein vollkommen anderes Ansprechverhalten. Sie öffnen bei Überschreitung des Ansprechdrucks um max. 10% fast schlagartig und führen die gesamte Leistung ab. Bei Unterschreitung des eingestellten Ansprechdrucks um ca. 10-20% schließt das Ventil wieder.
Diese Funktion stellt zwar sicher, dass der eingestellte Druck nicht mehr als 10% überschritten wird, jedoch wird das System durch das nicht proportionale Öffnungsverhalten stark belastet.
Ausführung:
Die Überströmventile können mittels Innensechskantschlüssel unter Betriebsbedingungen eingestellt werden, ohne dass das Medium in die Umgebung austritt. Sie sind nicht gegendruckkompensiert.
Werkstoffe:
Körper: Rotguss / Messing, Feder: Edelstahl, Dichtung: FKM (12 bis 20 bar: PTFE)
Temperaturbereich:
-20°C bis +200°C
Medien:
Druckluft und andere agressive, nicht brennbare Gase, Wasser und andere neutrale, ungiftige Flüssigkeiten, Mineralöle
Optional:
Körper aus Edelstahl 1.4401/1.4408 -ES
*bei 1 bar Drucküberschreitung
Weitere Eigenschaften:

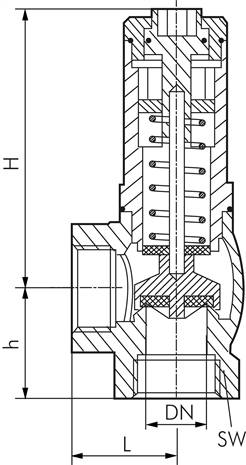

| Werkstoff Körper | Edelstahl |
| Ansprechdruck (bar) | 2 - 12 |
| kv-Wert* Wasser (m3/h) | 1,6 - 3,7 |
| DN (mm) | 10 |
| Gewinde | G 3/8" |
| h (mm) | 29 |
| H-1 (mm) | 60 |
| L (mm) | 30 |
| SW (mm) | 26 |
| Gewicht | 300 g / Stk. |
