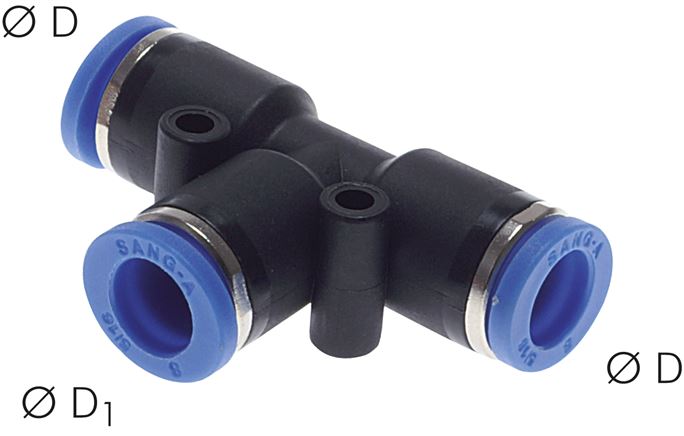

T-Steckanschluss 3mm-3mm, IQS-Standard
Sofort verfügbar
Preis Pro Stück
3,19 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
3,19 €*
4,32 €*
(Sie sparen 26.16% )
|
| 5 ab |
3,03 €*
4,32 €*
(Sie sparen 29.86% )
|
| 20 ab |
2,87 €*
4,32 €*
(Sie sparen 33.56% )
|
| 50 ab |
2,71 €*
4,32 €*
(Sie sparen 37.27% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571922320
Produktnummer:
DA147492
Gewicht:
0.005 kg
Produktinformationen "T-Steckanschluss 3mm-3mm, IQS-Standard"
Werkstoffe:
Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
-0,95 bis 20 bar
Medien:
geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)
Vorteile:
•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring
Weitere Eigenschaften:
| D (mm) | 3 |
| D1 (mm) | 3 |
| Gewicht | 5.3 g / Stk. |
