Storz-Verteiler 75-B -> 2 x 75-B, Ventilabsperrung
Versandkostenfrei
Sofort verfügbar
Preis Pro Stück
436,45 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
436,45 €*
592,28 €*
(Sie sparen 26.31% )
|
| 3 ab |
414,63 €*
592,28 €*
(Sie sparen 29.99% )
|
| 10 ab |
392,81 €*
592,28 €*
(Sie sparen 33.68% )
|
| 30 ab |
370,98 €*
592,28 €*
(Sie sparen 37.36% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571647810
Produktnummer:
DA119296
Gewicht:
4.5 kg
Produktinformationen "Storz-Verteiler 75-B -> 2 x 75-B, Ventilabsperrung"
Werkstoffe:
Dichtung: NBR (Edelstahl: FKM)
Temperaturbereich:
-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)
Betriebsdruck:
max. 16 bar
Einsatzbereich:
Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und Katastrophenschutz

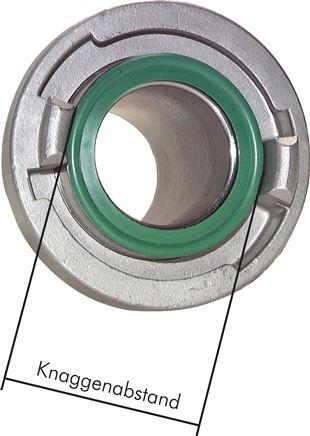

Abmessungen zur Baugrößenbestimmung von Storzkupplungen DIN Größen
Knaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-A
Vorteile:
•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing - Körper besteht aus DVGW/KTW konformer Legierung.
Weitere Eigenschaften:
| Storz-Größe Eingang | 75-B |
| Knaggenabstand (mm) | 89 |
| Storz-Größe Ausgang | 2 x 75-B |
| Knaggenabstand-1 (mm) | 89 |
| Gewicht | 4,5 kg / Stk. |
