Storz-Verteiler 52-C -> 52-C & 52-C & 52-C, Ventilabsperrung
Versandkostenfrei
Sofort verfügbar
Preis Pro Stück
514,79 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
514,79 €*
710,60 €*
(Sie sparen 27.56% )
|
| 3 ab |
489,05 €*
710,60 €*
(Sie sparen 31.18% )
|
| 10 ab |
463,31 €*
710,60 €*
(Sie sparen 34.8% )
|
| 30 ab |
437,57 €*
710,60 €*
(Sie sparen 38.42% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571647926
Produktnummer:
DA119303
Gewicht:
5 kg
Produktinformationen "Storz-Verteiler 52-C -> 52-C & 52-C & 52-C, Ventilabsperrung"
Werkstoffe:
Dichtung: NBR (Edelstahl: FKM)
Temperaturbereich:
-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)
Betriebsdruck:
max. 16 bar
Einsatzbereich:
Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und Katastrophenschutz

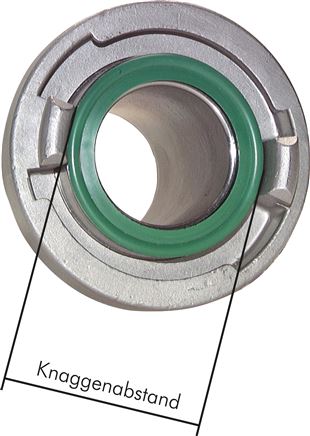

Abmessungen zur Baugrößenbestimmung von Storzkupplungen DIN Größen
Knaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-A
Vorteile:
•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing - Körper besteht aus DVGW/KTW konformer Legierung.
* nicht DIN 14375
Weitere Eigenschaften:
| Storz-Größe Eingang | 52-C |
| Knaggenabstand (mm) | 66 |
| Storz-Größe Ausgang 1 | 52-C |
| Knaggenabstand 1 (mm) | 66 |
| Storz-Größe Ausgang 2 | 52-C |
| Knaggenabstand 2 | 66 |
| Storz-Größe Ausgang 3 | 52-C |
| Knaggenabstand 3 | 66 |
| Norm | DIN 14375 |
| Gewicht | 5 kg / Stk. |
