Storz-Sammelstück 2 x 52-C -> 75-B Typ STKSS BCC-K
Versandkostenfrei
Sofort verfügbar
Preis Pro Stück
300,48 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
300,48 €*
370,93 €*
(Sie sparen 18.99% )
|
| 3 ab |
285,46 €*
370,93 €*
(Sie sparen 23.04% )
|
| 10 ab |
270,43 €*
370,93 €*
(Sie sparen 27.09% )
|
| 30 ab |
255,41 €*
370,93 €*
(Sie sparen 31.14% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571647698
Produktnummer:
DA119247
Gewicht:
2.4 kg
Produktinformationen "Storz-Sammelstück 2 x 52-C -> 75-B Typ STKSS BCC-K"
Werkstoffe:
Dichtung: NBR (Edelstahl: FKM)
Temperaturbereich:
-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)
Betriebsdruck:
max. 16 bar
Einsatzbereich:
Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und Katastrophenschutz

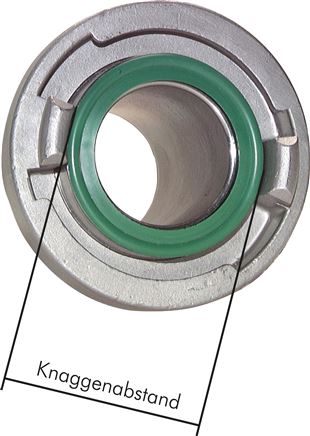

Abmessungen zur Baugrößenbestimmung von Storzkupplungen DIN Größen
Knaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-A
Vorteile:
•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing - Körper besteht aus DVGW/KTW konformer Legierung.
Weitere Eigenschaften:
| Ausführung | mit Klappenventil |
| Storz-Größe Eingang | 2 x 52-C |
| Knaggenabstand Eingang (mm) | 66 |
| Storz-Größe Ausgang | 75-B |
| Knaggenabstand Ausgang (mm) | 89 |
| Norm | DIN 14355 |
| Gewicht | 2,4 kg / Stk. |
