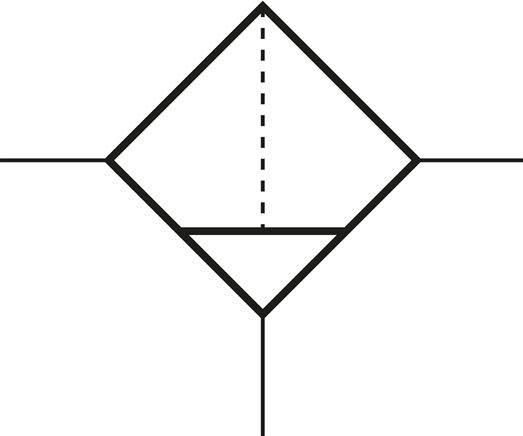

STANDARD-Filter, G 1-1/4", Standard 8, Kondensatablass automatisch (drucklos geschlossen)
Produktinformationen "STANDARD-Filter, G 1-1/4", Standard 8, Kondensatablass automatisch (drucklos geschlossen)"
Ausführung:
Filterung durch Zentrifugalprinzip und Sinterfilter
Werkstoffe:
Körper: Zink Druckguss Z410, Kondensatbehälter: Polycarbonat
Temperaturbereich:
-10°C bis +60°C
Eingangsdruck:
1,5 - 16 bar (mit Metallbehälter 1,5 - 25 bar, Baureihe 8 & 9: 1,5 - 20 bar)
Kondensatentleerung:
halbautomatisch**
Medien:
Druckluft, neutrale Gase
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 9)
Optional:
Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter (1,5 - 25 bar, Baureihe 8 & 9: 1,5 - 20 bar) -M, Ablassautomatik* -AM, Ablassautomatik drucklos geschlossen* (0 - 16 bar) -AMNC
*in Verbindung mit Metallbehälter max. 16 bar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.
Weitere Eigenschaften:
| Baureihe | Standard 8 |
| Gewinde | G 1-1/4" |
| Durchfluss (L/min) | 30000 |
| Behälterausführung | Kunststoffbehälter |
| Kondensatablass | automatisch (drucklos geschlossen) |
| Ersatzfilter | FILTER DF80 |
| Eingangsdruck (bar) | 0 - 16 |
| Max. Kondensatmenge (cm3) | 300 |
| Porenweite im Filter | 60 ?m |
| H (mm) | 447 |
| H1 (mm) | 396 |
| L (mm) | 148 |
Anmelden
passendes Zubehör
Sofort verfügbar

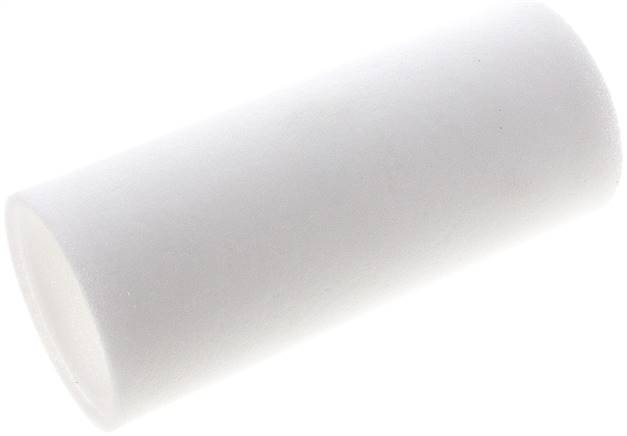

Filterelement aus Cellpor (60 µm) FILTER DF80
FILTERDF80 Filterelement aus Cellpor (60 ?m)Weitere Eigenschaften:AusführungFilterelement aus CellporPorenweite im Filter60 ?mfür BaureiheStandard 8 & 9Gewicht250 g / Stk.
