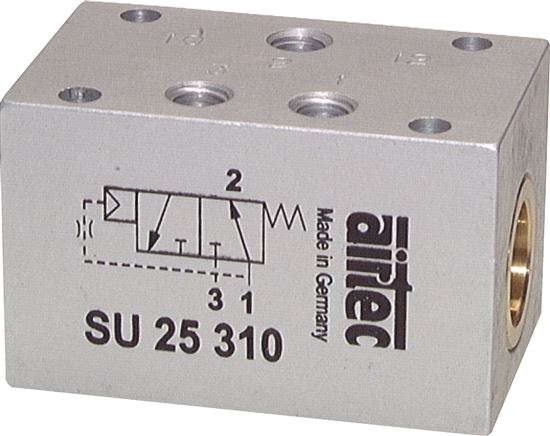

Signalunterbrecher M 5, Baureihe Präzision
Sofort verfügbar
68,22 € inkl. MwSt.
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571649517
Produktnummer:
DA152824
Gewicht:
0.065 kg
Produktinformationen "Signalunterbrecher M 5, Baureihe Präzision"
Werkstoffe:
Körper: Aluminium eloxiert, Innenteile: Aluminium und Stahl rostfrei (Standardausführung: Messing). Dichtungen: Kunststoff und NBR
Temperaturbereich:
-10°C bis max. +70°C (Standardausführung: -10°C bis max. +60°C)
Medien:
geölte und ungeölte Druckluft
Funktion:
Dieses Ventil unterbricht ein Dauersignal, sodass durch ein Dauersignal am Eingangsanschluss 1 nur ein kurzer Impuls am Ausgang 2 entsteht. Ein bei 1 ankommendes Signal hat Durchfluss zum Ausgang 2. Nach dem Impuls schaltet der im Ventil entstehende Druck den Kolben um. Anschluss 1 wird gesperrt, Ausgang 2 entlüftet nach 3.
Weitere Eigenschaften:
| Baureihe | Präzision |
| Gewinde | M 5 |
| Impulslänge (s) | ca. 0,3 |
| Betriebsdruck (bar) | 3 - 10 |
| Temperaturbereich (°C) | -10 bis +70 |
| Gewicht | 65 g / Stk. |
