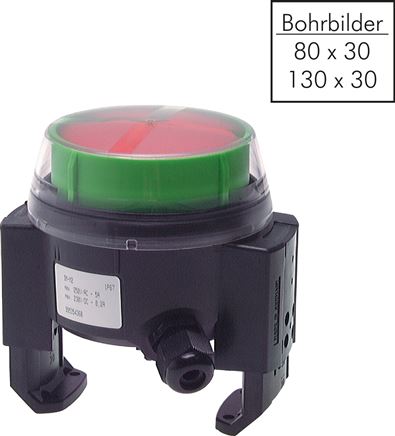

Signalbox Compact, NAMUR-Sensor
Versandkostenfrei
Sofort verfügbar
Preis Pro Stück
289,98 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
289,98 €*
291,75 €*
(Sie sparen 0.61% )
|
| 3 ab |
275,48 €*
291,75 €*
(Sie sparen 5.58% )
|
| 10 ab |
260,98 €*
291,75 €*
(Sie sparen 10.55% )
|
| 30 ab |
246,48 €*
291,75 €*
(Sie sparen 15.52% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571427535
Produktnummer:
DA129412
Gewicht:
0.46 kg
Produktinformationen "Signalbox Compact, NAMUR-Sensor"
Werkstoffe:
Gehäuse: PA, Deckel: Lexan 143 R, Schaltwelle: POM, Dichtungen: NBR, keine Metallteile
Temperaturbereich:
-20°C bis +70°C
Schutzart:
IP 67
Anschlussmaße:
Passt auf Bohrbilder 80 x 30 und 130 x 30 (also nicht auf Antriebe der Größe 1 und 2), Wellenhöhe variabel einstellbar zwischen 20, 30, 40 und 50 mm
Vorteile:
•weithin sichtbarer Stellungsanzeiger ROT / GRÜN, •Anzeige auf Bohrbild des Kugelhahns leicht anzugleichen (T, L)
Weitere Eigenschaften:
| Schaltertyp | NAMUR-Sensor |
| Schaltleistung | 8 V DC, I < 1 mA (3 mA unbedämpft) |
| Schaltfunktion | 2 x Schließer (PNP) |
| ATEX | Ex II2G Ex ia IIB T6 |
| Gewicht | 460 g / Stk. |
