Druckluft Sicherheitskupplung
Sie möchten eine hohe Sicherheit am Arbeitsplatz gewährleisten können? Mit einer Sicherheitskupplung können Sie das. Dank der innovativen Technologie verhindern Sicherheitskupplungen den gefährlichen Peitschenhiebeffekt und sorgen so für mehr Sicherheit bei der Trennung von Druckluftleitungen. Ihre Sicherheitskupplung von DF Druckluft-Fachhandel - für mehr Sicherheit für Sie und Ihr Arbeitsumfeld.
Sicherheitskupplungen - Seite 2
Sicherheitskupplungen - Seite 3
Sicherheitskupplungen - Seite 4
Sicherheitskupplungen - Seite 5
Sicherheitskupplungen - Seite 6
Sicherheitskupplungen - Seite 7
Sicherheitskupplungen - Seite 8
Sicherheitskupplungen - Seite 9
Sicherheitskupplungen - Seite 10
Sicherheitskupplungen - Seite 11
Sicherheitskupplungen - Seite 12
Sicherheitskupplungen - Seite 13
Sofort verfügbar

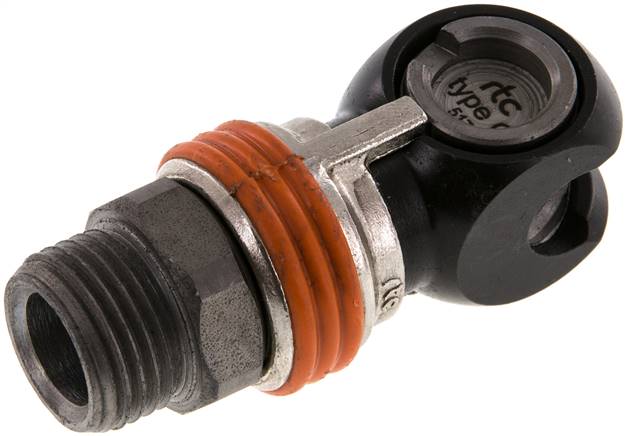

Schwenk-Sicherheits-Schnellkupplung (NW7,2) G 1/4"(AG)
Werkstoffe:Körper: Stahl vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 25 bar (ein-/auskuppelbar bis max. 15 bar)Durchfluss:1800 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzEmpfehlung:Nur Kupplungsstecker aus gehärtetem Stahl verwenden!Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate*Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:Gewinde außenG 1/4"tatsächliche Nennweite (mm)8Gewicht150 g / Stk.
Sofort verfügbar
25
%

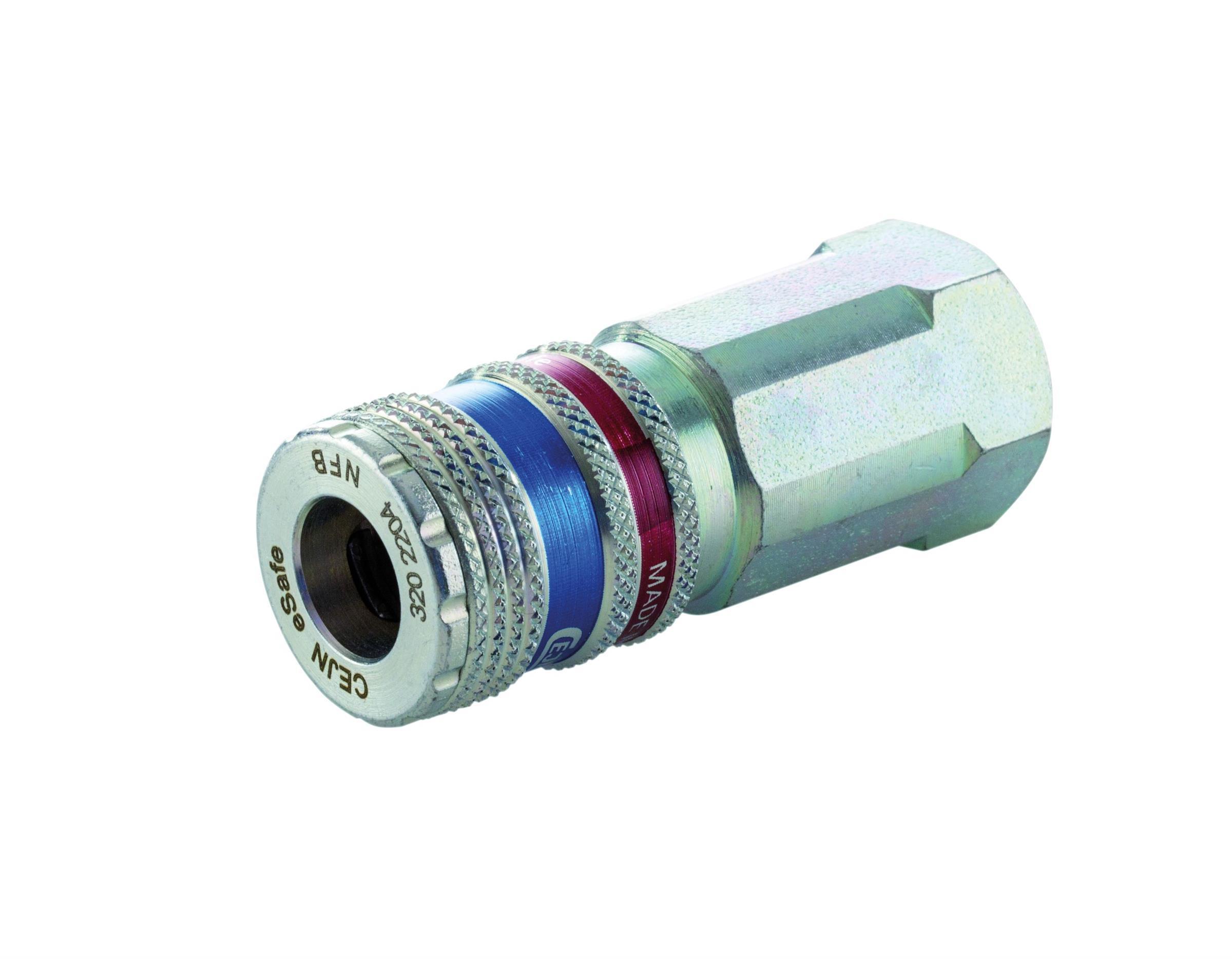

Sicherheits-Schnellkupplung SSK-DK-NW7,4-G1/4i mit Innengewinde DGKE036923
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 6Abnahme-Intervall: 1Vorteile:
Sicherheit - Durch die zweistufige Entriegelung wird das Rausschießen des Druckluftschlauchs beim Entkuppeln verhindert
Besonders langlebig - durch den Einsatz hochwertiger Materialien.
Entspricht ISO-Standard DIN EN ISO 4414
Drehbare Ausführung - für besseres Handling des Entriegelungsvorgangs
Technische Daten:
Profil
Eurostandard
Nennweite
NW 7,4
Gewinde
1/4i
Max. Luftdurchsatz
1500 l/min
Material Hülse
Aluminium
Materials Ventil
Stahl, gehärtet
Material Dichtung
NBR
Temperaturbereich
-20 bis +70 °C
Max. Betriebsdruck
12 bar
Gewicht
ca. 130 g
Abmessungen (BxHxT)
26 x 26 x 85 mm
Sofort verfügbar
25
%
Sicherheits-Schnellkupplung SSK-DK-NW7,4-13mm mit Schlauchanschluss DGKE036927
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 6Abnahme-Intervall: 1
Vorteile:
Sicherheit - Durch die zweistufige Entriegelung wird das Rausschießen des Druckluftschlauchs beim Entkuppeln verhindertBesonders langlebig - durch den Einsatz hochwertiger Materialien.Entspricht ISO-Standard DIN EN ISO 4414Drehbare Ausführung - für besseres Handling des Entriegelungsvorgangs
Technische Daten:
Profil
Eurostandard
Nennweite
NW 7,4
Schlauchanschluss
13 mm
Max. Luftdurchsatz
1500 l/min
Material Hülse
Aluminium
Materials Ventil
Stahl, gehärtet
Material Dichtung
NBR
Temperaturbereich
-20 bis +70 °C
Max. Betriebsdruck
12 bar
Gewicht
ca. 130 g
Abmessungen (BxHxT)
26 x 26 x 85 mm
Sofort verfügbar
Schwenk-Sicherheits-Schnellkupplung (NW7,2) G 3/8"(AG)
Werkstoffe:Körper: Stahl vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 25 bar (ein-/auskuppelbar bis max. 15 bar)Durchfluss:1800 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzEmpfehlung:Nur Kupplungsstecker aus gehärtetem Stahl verwenden!Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate*Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:Gewinde außenG 3/8"tatsächliche Nennweite (mm)8Gewicht155 g / Stk.
Sofort verfügbar
Schwenk-Sicherheits-Schnellkupplung (NW7,2) G 1/4"(IG)
Werkstoffe:Körper: Stahl vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 25 bar (ein-/auskuppelbar bis max. 15 bar)Durchfluss:1800 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzEmpfehlung:Nur Kupplungsstecker aus gehärtetem Stahl verwenden!Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate*Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:Gewinde innenG 1/4"tatsächliche Nennweite (mm)8Gewicht165 g / Stk.
Sofort verfügbar
Schwenk-Sicherheits-Schnellkupplung (NW7,2) G 3/8"(IG)
Werkstoffe:Körper: Stahl vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 25 bar (ein-/auskuppelbar bis max. 15 bar)Durchfluss:1800 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzEmpfehlung:Nur Kupplungsstecker aus gehärtetem Stahl verwenden!Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate*Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:Gewinde innenG 3/8"tatsächliche Nennweite (mm)8Gewicht155 g / Stk.
Sofort verfügbar
Schnellkupplung (ARO/ORION) 13 (1/2")mm Schlauch, Kugelverriegelung, NW 5,5
Werkstoffe:Typ Standard: Körper und Schiebehülse: Messing, Dichtungen: NBR, Typ Kugelverriegelung: Körper: Messing vernickelt, Schiebehülse: Stahl gehärtet, vernickelt, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min (Typ Kugelverriegelung: 1140 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Diese Schnellverschlusskupplungen mit ARO- / ORION-Profil NW 5,5 werden hauptsächlich in der Schweiz, Belgien, Niederlanden und Luxemburg eingesetzt. Trotz ähnlichem Aussehen der Kupplungsdose mit in Deutschland weit verbreiteten Kupplungsdosen der Nennweite 7,2, sind diese Kupplungen dazu nicht kompatibel!Vorteile der Kugelverriegelung:•leichtes Entkuppeln unter Druck, •robuste Verbindung zwischen Stecker und DoseKompatibel zu**:ARO (210), ORION (44510), Cejn (300), Rectus (14, 22), JWL (512, 522, 523, 572)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:AusführungKugelverriegelungSchlauch Ø innen (mm)13 (1/2)Gewicht100 g / Stk.
Sofort verfügbar
Schnellkupplung (ARO/ORION) G 1/2"(IG), Kugelverriegelung, NW 5,5
Werkstoffe:Typ Standard: Körper und Schiebehülse: Messing, Dichtungen: NBR, Typ Kugelverriegelung: Körper: Messing vernickelt, Schiebehülse: Stahl gehärtet, vernickelt, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min (Typ Kugelverriegelung: 1140 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Diese Schnellverschlusskupplungen mit ARO- / ORION-Profil NW 5,5 werden hauptsächlich in der Schweiz, Belgien, Niederlanden und Luxemburg eingesetzt. Trotz ähnlichem Aussehen der Kupplungsdose mit in Deutschland weit verbreiteten Kupplungsdosen der Nennweite 7,2, sind diese Kupplungen dazu nicht kompatibel!Vorteile der Kugelverriegelung:•leichtes Entkuppeln unter Druck, •robuste Verbindung zwischen Stecker und DoseKompatibel zu**:ARO (210), ORION (44510), Cejn (300), Rectus (14, 22), JWL (512, 522, 523, 572)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:AusführungKugelverriegelungGewinde innenG 1/2"Gewicht130 g / Stk.
Sofort verfügbar

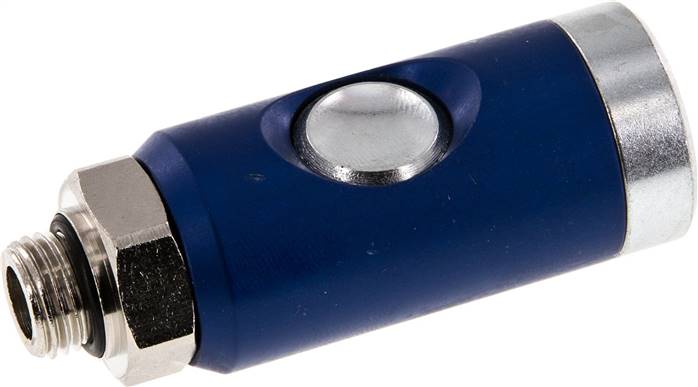

Sicherheits-Druckknopfkupplung (NW7,2), G 1/2" IG, Stahl verzinkt
Werkstoffe:Typ Stahl verzinkt: Körper: Stahl gehärtet und verzinkt / Aluminium / Messing vernickelt, Dichtung: NBR, Typ Edelstahl: Körper: 1.4404, Feder: 1.4319, Kugeln: 1.4028, Dichtung: FKM, Typ Kunststoff: Körper: Verbundwerkstoff (leitfähig) / Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis max. +70°C (Typ Kunststoff: -15°C bis max. +70°C)Betriebsdruck:0 - 12 barDurchfluss*:1500 l/minFunktion:Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt durch Druck auf den Entkupplungsknopf. Dann schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird. Der gefährliche Peitschenhiebeffekt wird somit zuverlässig verhindert. Typ Stahl verzinkt und 1.4404: Stecker wird durch ein zweites Drücken freigegeben, Typ Kunststoff: Stecker wird erst freigegeben, wenn der Restdruck auf der Steckerseite unter ca. 0,5 bar gefallen ist.Vorteile:•Kupplungskopf ist positionierbar - nach dem Einschrauben kann der Druckknopf an eine ergonomisch optimale Position gedreht werden, •Sicherheitsfunktion wird über den Restdruck auf der Steckerseite gesteuert (nur Typ Kunststoff), •antistatisch, erfüllt ATEX 2 Standard (keine potentielle Zündquelle) und ist daher in Lackierkabinen, Gasumgebungen oder Getreideumfüllungen einsetzbar (nur Typ Kunststoff), •Kunststoffkörper verhindert Verkratzen von Oberflächen (nur Typ Kunststoff), •silikonfrei gefertigt (nur Typ Kunststoff)*6 bar Eingangsdruck, 0,6 bar DruckdifferenzEmpfehlung:Kupplungsstecker aus gehärtetem Stahl verwenden!Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:BauformStahl verzinktGewinde innenG 1/2"tatsächliche Nennweite (mm)7,4Temperaturbereich (°C)-20 bis +70Gewicht150 g / Stk.
Sofort verfügbar
Schnellkupplung (ARO/ORION) 9 (3/8")mm Schlauch, Kugelverriegelung, NW 5,5
Werkstoffe:Typ Standard: Körper und Schiebehülse: Messing, Dichtungen: NBR, Typ Kugelverriegelung: Körper: Messing vernickelt, Schiebehülse: Stahl gehärtet, vernickelt, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min (Typ Kugelverriegelung: 1140 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Diese Schnellverschlusskupplungen mit ARO- / ORION-Profil NW 5,5 werden hauptsächlich in der Schweiz, Belgien, Niederlanden und Luxemburg eingesetzt. Trotz ähnlichem Aussehen der Kupplungsdose mit in Deutschland weit verbreiteten Kupplungsdosen der Nennweite 7,2, sind diese Kupplungen dazu nicht kompatibel!Vorteile der Kugelverriegelung:•leichtes Entkuppeln unter Druck, •robuste Verbindung zwischen Stecker und DoseKompatibel zu**:ARO (210), ORION (44510), Cejn (300), Rectus (14, 22), JWL (512, 522, 523, 572)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:AusführungKugelverriegelungSchlauch Ø innen (mm)9 (3/8)Gewicht100 g / Stk.
Sofort verfügbar
Schnellkupplung (ARO/ORION) 6 (1/4")mm Schlauch, Kugelverriegelung, NW 5,5
Werkstoffe:Typ Standard: Körper und Schiebehülse: Messing, Dichtungen: NBR, Typ Kugelverriegelung: Körper: Messing vernickelt, Schiebehülse: Stahl gehärtet, vernickelt, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min (Typ Kugelverriegelung: 1140 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Diese Schnellverschlusskupplungen mit ARO- / ORION-Profil NW 5,5 werden hauptsächlich in der Schweiz, Belgien, Niederlanden und Luxemburg eingesetzt. Trotz ähnlichem Aussehen der Kupplungsdose mit in Deutschland weit verbreiteten Kupplungsdosen der Nennweite 7,2, sind diese Kupplungen dazu nicht kompatibel!Vorteile der Kugelverriegelung:•leichtes Entkuppeln unter Druck, •robuste Verbindung zwischen Stecker und DoseKompatibel zu**:ARO (210), ORION (44510), Cejn (300), Rectus (14, 22), JWL (512, 522, 523, 572)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:AusführungKugelverriegelungSchlauch Ø innen (mm)6 (1/4)Gewicht100 g / Stk.
Sofort verfügbar

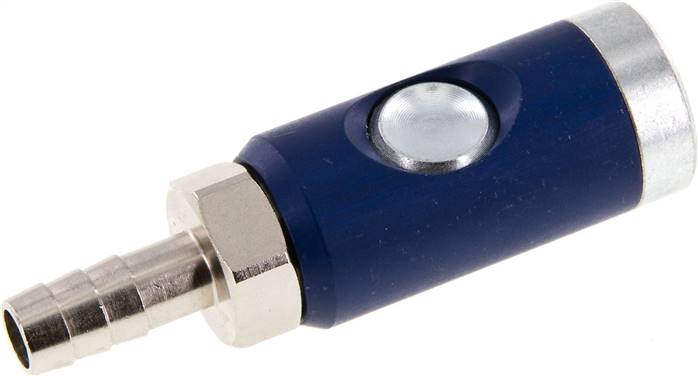

Sicherheits-Druckknopfkupplung (NW7,2), 9 (3/8")mm Schl., Stahl verzinkt
Werkstoffe:Typ Stahl verzinkt: Körper: Stahl gehärtet und verzinkt / Aluminium / Messing vernickelt, Dichtung: NBR, Typ Edelstahl: Körper: 1.4404, Feder: 1.4319, Kugeln: 1.4028, Dichtung: FKM, Typ Kunststoff: Körper: Verbundwerkstoff (leitfähig) / Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis max. +70°C (Typ Kunststoff: -15°C bis max. +70°C)Betriebsdruck:0 - 12 barDurchfluss*:1500 l/minFunktion:Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt durch Druck auf den Entkupplungsknopf. Dann schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird. Der gefährliche Peitschenhiebeffekt wird somit zuverlässig verhindert. Typ Stahl verzinkt und 1.4404: Stecker wird durch ein zweites Drücken freigegeben, Typ Kunststoff: Stecker wird erst freigegeben, wenn der Restdruck auf der Steckerseite unter ca. 0,5 bar gefallen ist.Vorteile:•Kupplungskopf ist positionierbar - nach dem Einschrauben kann der Druckknopf an eine ergonomisch optimale Position gedreht werden, •Sicherheitsfunktion wird über den Restdruck auf der Steckerseite gesteuert (nur Typ Kunststoff), •antistatisch, erfüllt ATEX 2 Standard (keine potentielle Zündquelle) und ist daher in Lackierkabinen, Gasumgebungen oder Getreideumfüllungen einsetzbar (nur Typ Kunststoff), •Kunststoffkörper verhindert Verkratzen von Oberflächen (nur Typ Kunststoff), •silikonfrei gefertigt (nur Typ Kunststoff)*6 bar Eingangsdruck, 0,6 bar DruckdifferenzEmpfehlung:Kupplungsstecker aus gehärtetem Stahl verwenden!Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:BauformStahl verzinktSchlauch Ø innen (mm)9 (3/8)tatsächliche Nennweite (mm)7,4Temperaturbereich (°C)-20 bis +70Gewicht130 g / Stk.
Sofort verfügbar
Sicherheits-Schnellkupplung (NW7,2) G 1/2"(IG), Eco
Sicherheitskupplung NW 7,4, Typ KE, Messing vern., G 1/2 IG, Betriebsdruck max. 12 bar, Mediums-/Umgebungstemp. -20°C bis 60°CEinhand-Sicherheitskupplungen mit zweifacher Verriegelung.Das Kuppeln erfolgt wie bei Standardkupplungen durch einfaches Eindrücken des Steckers in die Kupplung. Beim Entkuppeln wird die erste Verriegelung durch Zurückschieben der Verriegelungshülse freigegeben. Das Kupplungsventil schließt. Jetzt kann die komprimierte Luft aus dem Stecker und im Schlauch entweichen. Durch nochmalige Betätigung der Entriegelungshülse wird das zweite Verriegelungssystem freigegeben. Erst jetzt kann die Verbindung sicher gelöst werden.Das System erfüllt die Forderungen der ISO 4414 und ist BIA-konform.Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug. Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Fertigungsindustrie, Werkstätten, Automotive.Technische Daten:NW7,4AnschlussG 1/2 IGSW24 mmDurchflusswertmessungbei 6 bar und ?p = 0,5 barBetriebsdruckmax. 12 bar, statischer Betriebsdruck (ohne Pulsation)GehäuseMessing vernickeltDichtmaterialNBRMediumstemperatur min.-20 °CMediumstemperatur max.60 °CUmgebungstemperatur min.-20 °CUmgebungstemperatur max.60 °CDurchfluss1300 l/min (Luft)KugelEdelstahlFederEdelstahlVentilkörperMessing vernickeltVentilstiftEdelstahlSprengringEdelstahlEntriegelungshülseKunststoffVentilMessingLänge60.2 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 586. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 586 (siehe Downloads).
Sofort verfügbar

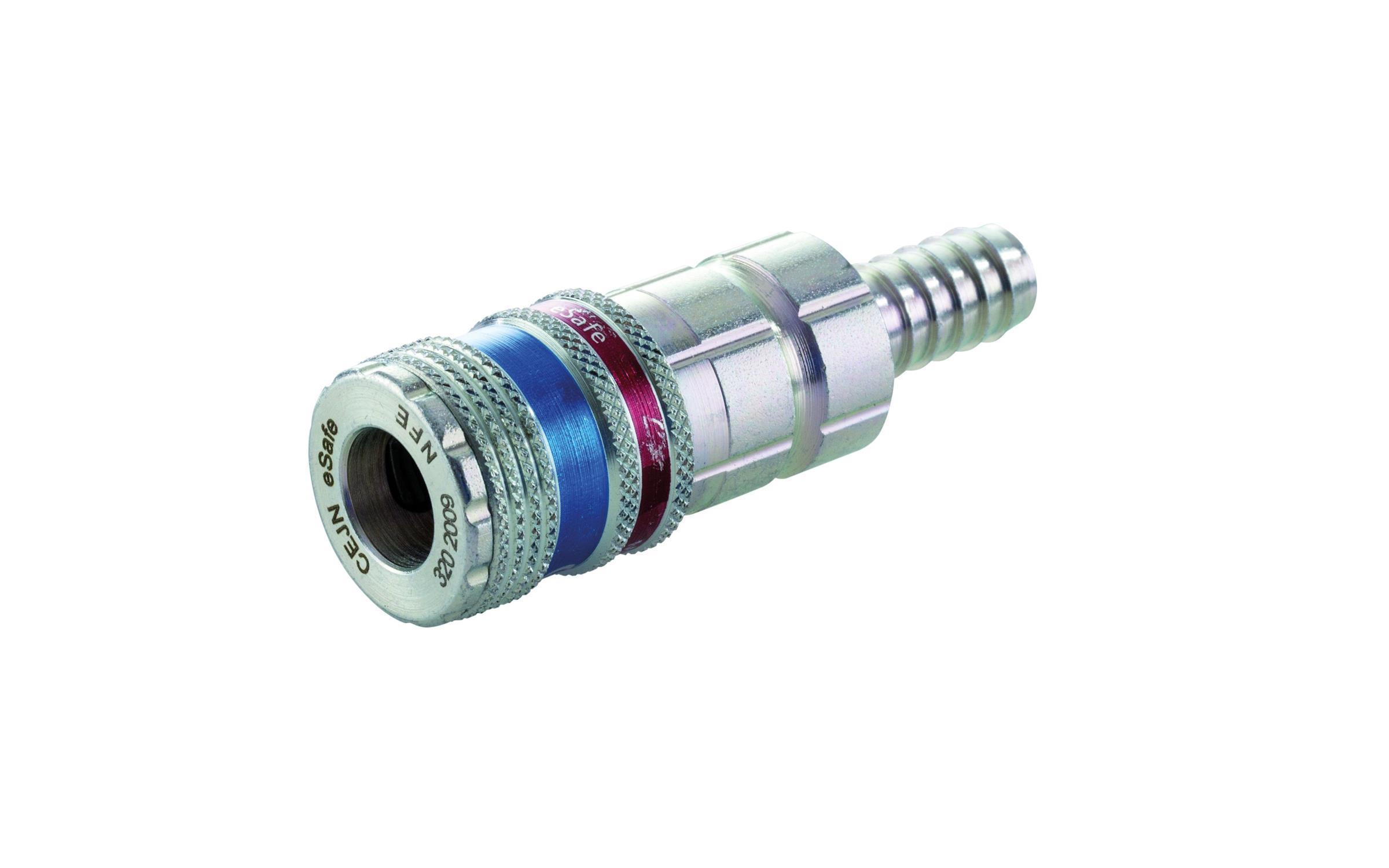

Sicherheits-Schnellkupplung (NW7,2) 13 (1/2")mm Schlauch, CEJN
Werkstoffe:Körper: Stahl verzinkt, Messing verzinkt, Dichtung: NBRTemperaturbereich:-20°C bis +80°CBetriebsdruck:0 - 16 barDurchfluss*:2250 l/min (Eingangsdruck 6 bar, max. Druckabfall 0,5 bar)Funktion:Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt durch Zurückschieben der Entriegelungshülse. Dann schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird. Die Kupplungsdose gibt den Stecker erst frei, wenn der Restdruck auf der Steckerseite einen Druck von ca. 0,3 bar unterschritten hat. Der gefährliche Peitschenhiebeffekt wird somit zuverlässig (abhängig von dem auf Steckerseite anliegendem Druck) verhindert.*6 bar Eingangsdruck, 0,5 bar DruckdifferenzEmpfehlung:Nur Kupplungsstecker aus gehärtetem Stahl verwenden!Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:Schlauch Ø innen (mm)13 (1/2)tatsächliche Nennweite (mm)7,6Gewicht95 g / Stk.
Sofort verfügbar
Sicherheits-Schnellkupplung (NW7,2) G 1/4"(IG), Eco
Sicherheitskupplung NW 7,4, Typ KE, Messing vern., G 1/4 IG, Betriebsdruck max. 12 bar, Mediums-/Umgebungstemp. -20°C bis 60°CEinhand-Sicherheitskupplungen mit zweifacher Verriegelung.Das Kuppeln erfolgt wie bei Standardkupplungen durch einfaches Eindrücken des Steckers in die Kupplung. Beim Entkuppeln wird die erste Verriegelung durch Zurückschieben der Verriegelungshülse freigegeben. Das Kupplungsventil schließt. Jetzt kann die komprimierte Luft aus dem Stecker und im Schlauch entweichen. Durch nochmalige Betätigung der Entriegelungshülse wird das zweite Verriegelungssystem freigegeben. Erst jetzt kann die Verbindung sicher gelöst werden.Das System erfüllt die Forderungen der ISO 4414 und ist BIA-konform.Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug. Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Fertigungsindustrie, Werkstätten, Automotive.Technische Daten:NW7,4AnschlussG 1/4 IGSW22 mmDurchflusswertmessungbei 6 bar und ?p = 0,5 barBetriebsdruckmax. 12 bar, statischer Betriebsdruck (ohne Pulsation)GehäuseMessing vernickeltDichtmaterialNBRMediumstemperatur min.-20 °CMediumstemperatur max.60 °CUmgebungstemperatur min.-20 °CUmgebungstemperatur max.60 °CDurchfluss1300 l/min (Luft)KugelEdelstahlFederEdelstahlVentilkörperMessing vernickeltVentilstiftEdelstahlSprengringEdelstahlEntriegelungshülseKunststoffVentilMessingLänge57.2 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 586. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 586 (siehe Downloads).
Sofort verfügbar
Druckknopf-Sicherheitskupplung NW 8, ISO 6150 C, ES, G 1/4 AG 408.12-ES
Druckknopf-Sicherheitskupplung NW 8, ISO 6150 C, Edelstahl, G 1/4 AG, Betriebsdruck max. 16 bar, Temp. -20 °C bis 200 °C
Hochwertige, robuste und langlebige, mit einer Hand bedienbare Schnellverschlusskupplung in Sicherheitsausführung.
Beim ersten Drücken erfolgt die Entlüftung der Kupplung, der Stecker bleibt in der Kupplung gesichert.
Nach dem zweiten Drücken wird der Stecker gelöst.
Somit wird der berüchtigte "Peitschenhiebeffekt" verhindert und das Risiko der Verletzung des Bedienpersonals praktisch ausgeschlossen.
Die Sicherheitsversion entspricht dem ISO-Standard DIN EN ISO 4414.
Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug.
Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.
Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Werkstätten, Automotive, Bergbau, Offshore.
Technische Daten:
NW
8
Betriebsdruck max.
16 bar
Anschluss
G 1/4 AG
SW
25 mm
Durchflusswertmessung
bei 6 bar und Δp = 1 bar
Steckerprofil
gemäß ISO 6150 C
Gehäuse
Edelstahl
Dichtmaterial
FKM
Durchfluss
2080 l/min (Luft)
Gewindestück
Stahl verzinkt
Ventil
Messing
Knopf
Edelstahl
Temperaturbereich min.
-20 °C
Temperaturbereich max.
200 °C
Feder
Edelstahl
Länge
72 mm
Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 582. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Dieses Produkt finden Sie im Katalog auf Seite 582 (siehe Downloads).
Sofort verfügbar
Sicherheits-Schnellkupplung (NW7,2) R 1/4"(AG), Standard
Werkstoffe:Körper: Messing vernickelt, Stahl vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:0 - 12 bar (Eco: bis max. 8* bar)Durchfluss***:1800 l/min (Eco: 1100 l/min)Funktion:Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt in 2 Schritten: Durch Zurückschieben der Entriegelungshülse schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird. Durch Ziehen der Entriegelungshülse wird der Stecker dann freigegeben. Der gefährliche Peitschenhiebeffekt wird somit verhindert.Vorteile:•keine Verletzungsgefahr beim Entriegeln der Kupplung, da der Stecker nicht ausschlägt, •einfache Bedienung (Entriegelung wie Standardkupplungen)*entspricht 35 bar statischem Betriebsdruck (ohne Pulsation), ***6 bar Eingangsdruck, 0,5 bar DruckdifferenzEmpfehlung:Kupplungsstecker aus gehärtetem Stahl verwenden!Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:Gewinde außenR 1/4"AusführungStandardtatsächliche Nennweite (mm)7,8Betriebsdruck (bar)0 - 12Gewicht140 g / Stk.
Sofort verfügbar
Schnellkupplung (ARO/ORION) 10mm Schlauch, Kugelverriegelung, NW 5,5
Werkstoffe:Typ Standard: Körper und Schiebehülse: Messing, Dichtungen: NBR, Typ Kugelverriegelung: Körper: Messing vernickelt, Schiebehülse: Stahl gehärtet, vernickelt, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min (Typ Kugelverriegelung: 1140 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Diese Schnellverschlusskupplungen mit ARO- / ORION-Profil NW 5,5 werden hauptsächlich in der Schweiz, Belgien, Niederlanden und Luxemburg eingesetzt. Trotz ähnlichem Aussehen der Kupplungsdose mit in Deutschland weit verbreiteten Kupplungsdosen der Nennweite 7,2, sind diese Kupplungen dazu nicht kompatibel!Vorteile der Kugelverriegelung:•leichtes Entkuppeln unter Druck, •robuste Verbindung zwischen Stecker und DoseKompatibel zu**:ARO (210), ORION (44510), Cejn (300), Rectus (14, 22), JWL (512, 522, 523, 572)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:AusführungKugelverriegelungSchlauch Ø innen (mm)10Gewicht100 g / Stk.
Sofort verfügbar
Schnellkupplung (ARO/ORION) 8 (5/16")mm Schlauch, Kugelverriegelung, NW 5,5
Werkstoffe:Typ Standard: Körper und Schiebehülse: Messing, Dichtungen: NBR, Typ Kugelverriegelung: Körper: Messing vernickelt, Schiebehülse: Stahl gehärtet, vernickelt, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min (Typ Kugelverriegelung: 1140 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Diese Schnellverschlusskupplungen mit ARO- / ORION-Profil NW 5,5 werden hauptsächlich in der Schweiz, Belgien, Niederlanden und Luxemburg eingesetzt. Trotz ähnlichem Aussehen der Kupplungsdose mit in Deutschland weit verbreiteten Kupplungsdosen der Nennweite 7,2, sind diese Kupplungen dazu nicht kompatibel!Vorteile der Kugelverriegelung:•leichtes Entkuppeln unter Druck, •robuste Verbindung zwischen Stecker und DoseKompatibel zu**:ARO (210), ORION (44510), Cejn (300), Rectus (14, 22), JWL (512, 522, 523, 572)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:AusführungKugelverriegelungSchlauch Ø innen (mm)8 (5/16)Gewicht100 g / Stk.
Sofort verfügbar
Schnellkupplung (ARO/ORION) G 3/8"(IG), Kugelverriegelung, NW 5,5
Werkstoffe:Typ Standard: Körper und Schiebehülse: Messing, Dichtungen: NBR, Typ Kugelverriegelung: Körper: Messing vernickelt, Schiebehülse: Stahl gehärtet, vernickelt, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min (Typ Kugelverriegelung: 1140 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Diese Schnellverschlusskupplungen mit ARO- / ORION-Profil NW 5,5 werden hauptsächlich in der Schweiz, Belgien, Niederlanden und Luxemburg eingesetzt. Trotz ähnlichem Aussehen der Kupplungsdose mit in Deutschland weit verbreiteten Kupplungsdosen der Nennweite 7,2, sind diese Kupplungen dazu nicht kompatibel!Vorteile der Kugelverriegelung:•leichtes Entkuppeln unter Druck, •robuste Verbindung zwischen Stecker und DoseKompatibel zu**:ARO (210), ORION (44510), Cejn (300), Rectus (14, 22), JWL (512, 522, 523, 572)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:AusführungKugelverriegelungGewinde innenG 3/8"Gewicht100 g / Stk.
Sofort verfügbar
Schnellkupplung (ARO/ORION) G 1/4"(IG), Kugelverriegelung, NW 5,5
Werkstoffe:Typ Standard: Körper und Schiebehülse: Messing, Dichtungen: NBR, Typ Kugelverriegelung: Körper: Messing vernickelt, Schiebehülse: Stahl gehärtet, vernickelt, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min (Typ Kugelverriegelung: 1140 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Diese Schnellverschlusskupplungen mit ARO- / ORION-Profil NW 5,5 werden hauptsächlich in der Schweiz, Belgien, Niederlanden und Luxemburg eingesetzt. Trotz ähnlichem Aussehen der Kupplungsdose mit in Deutschland weit verbreiteten Kupplungsdosen der Nennweite 7,2, sind diese Kupplungen dazu nicht kompatibel!Vorteile der Kugelverriegelung:•leichtes Entkuppeln unter Druck, •robuste Verbindung zwischen Stecker und DoseKompatibel zu**:ARO (210), ORION (44510), Cejn (300), Rectus (14, 22), JWL (512, 522, 523, 572)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:AusführungKugelverriegelungGewinde innenG 1/4"Gewicht105 g / Stk.
Sofort verfügbar

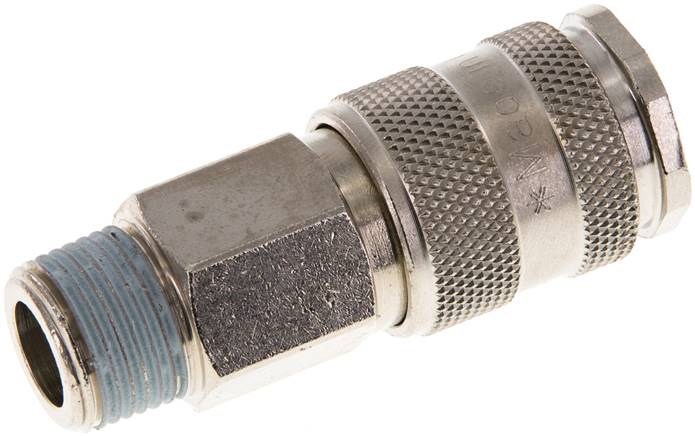

Schnellkupplung (ARO/ORION) R 3/8"(AG), Kugelverriegelung, NW 5,5
Werkstoffe:Typ Standard: Körper und Schiebehülse: Messing, Dichtungen: NBR, Typ Kugelverriegelung: Körper: Messing vernickelt, Schiebehülse: Stahl gehärtet, vernickelt, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min (Typ Kugelverriegelung: 1140 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Diese Schnellverschlusskupplungen mit ARO- / ORION-Profil NW 5,5 werden hauptsächlich in der Schweiz, Belgien, Niederlanden und Luxemburg eingesetzt. Trotz ähnlichem Aussehen der Kupplungsdose mit in Deutschland weit verbreiteten Kupplungsdosen der Nennweite 7,2, sind diese Kupplungen dazu nicht kompatibel!Vorteile der Kugelverriegelung:•leichtes Entkuppeln unter Druck, •robuste Verbindung zwischen Stecker und DoseKompatibel zu**:ARO (210), ORION (44510), Cejn (300), Rectus (14, 22), JWL (512, 522, 523, 572)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:AusführungKugelverriegelungGewinde außenR 3/8"Gewicht105 g / Stk.
Sofort verfügbar
Schnellkupplung (ARO/ORION) R 1/4"(AG), Kugelverriegelung, NW 5,5
Werkstoffe:Typ Standard: Körper und Schiebehülse: Messing, Dichtungen: NBR, Typ Kugelverriegelung: Körper: Messing vernickelt, Schiebehülse: Stahl gehärtet, vernickelt, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min (Typ Kugelverriegelung: 1140 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Diese Schnellverschlusskupplungen mit ARO- / ORION-Profil NW 5,5 werden hauptsächlich in der Schweiz, Belgien, Niederlanden und Luxemburg eingesetzt. Trotz ähnlichem Aussehen der Kupplungsdose mit in Deutschland weit verbreiteten Kupplungsdosen der Nennweite 7,2, sind diese Kupplungen dazu nicht kompatibel!Vorteile der Kugelverriegelung:•leichtes Entkuppeln unter Druck, •robuste Verbindung zwischen Stecker und DoseKompatibel zu**:ARO (210), ORION (44510), Cejn (300), Rectus (14, 22), JWL (512, 522, 523, 572)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:AusführungKugelverriegelungGewinde außenR 1/4"Gewicht100 g / Stk.
Sofort verfügbar

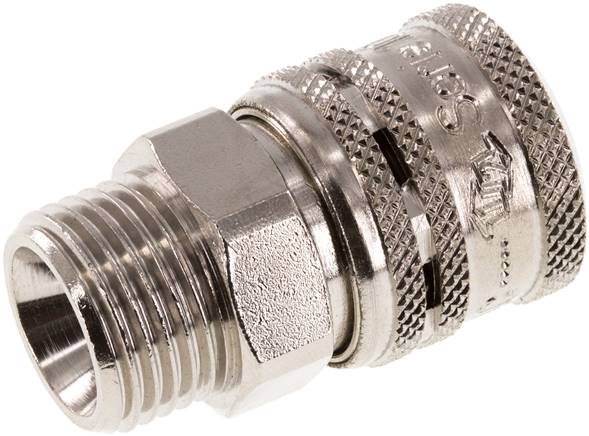

Sicherheits-Schnellkupplung (NW7,2) G 1/4"(AG), Eco
Werkstoffe:Körper: Messing vernickelt, Stahl vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:0 - 12 bar (Eco: bis max. 8* bar)Durchfluss***:1800 l/min (Eco: 1100 l/min)Funktion:Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt in 2 Schritten: Durch Zurückschieben der Entriegelungshülse schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird. Durch Ziehen der Entriegelungshülse wird der Stecker dann freigegeben. Der gefährliche Peitschenhiebeffekt wird somit verhindert.Vorteile:•keine Verletzungsgefahr beim Entriegeln der Kupplung, da der Stecker nicht ausschlägt, •einfache Bedienung (Entriegelung wie Standardkupplungen)*entspricht 35 bar statischem Betriebsdruck (ohne Pulsation), ***6 bar Eingangsdruck, 0,5 bar DruckdifferenzEmpfehlung:Kupplungsstecker aus gehärtetem Stahl verwenden!Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:Gewinde außenG 1/4"AusführungEcotatsächliche Nennweite (mm)7,2Betriebsdruck (bar)0 - 8Gewicht90 g / Stk.
Ihre Druckluft-Sicherheitskupplung
Sicherheitskupplungen sorgen für erhöhte Sicherheit der Mitarbeiter und deren Arbeitsumfeld, indem sie bei der Trennung von Druckluftleitungen dem gefürchteten Peitschenhiebeffekt vorbeugen. Durch das zweistufige Entkuppeln wird gewährleistet, dass zuerst die austretende Luft (die im Schlauch oder Rohr stehende Druckluft) abgeblasen wird. Erst wenn dies restlos geschehen ist, kann die letztendliche Trennung der Leitung gefahrlos durch die zweite Betätigung des Entriegelungsvorgangs vollzogen werden.
Information zur Sicherheitskupplung von Riegler
|
|
Die Vorteile einer Sicherheitskupplung auf einen Blick:
|
Weitere Informationen zu Sicherheitskupplungen und mehr finden Sie in unserem Druckluftarmaturen Blätterkatalog unter folgendem Link: Druckluft Sicherheitskupplungen.
Wenn Sie Fragen haben, dann rufen Sie uns an - wir nehmen uns gerne Zeit für Sie!
