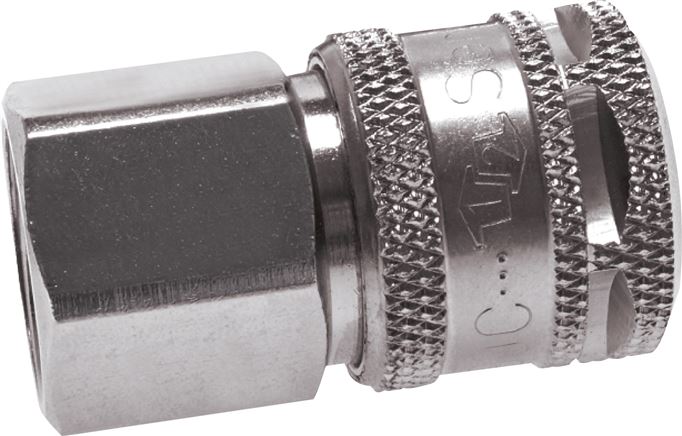

Sicherheits-Schnellkupplung (NW7,2) G 1/2"(IG), Eco
Sofort verfügbar
Preis Pro Stück
24,04 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
24,04 €*
26,20 €*
(Sie sparen 8.24% )
|
| 3 ab |
22,83 €*
26,20 €*
(Sie sparen 12.86% )
|
| 10 ab |
21,63 €*
26,20 €*
(Sie sparen 17.44% )
|
| 30 ab |
20,43 €*
26,20 €*
(Sie sparen 22.02% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571397043
Produktnummer:
DA154066
Gewicht:
0.11 kg
Versand:
Paket
Produktinformationen "Sicherheits-Schnellkupplung (NW7,2) G 1/2"(IG), Eco"
Sicherheitskupplung NW 7,4, Typ KE, Messing vern., G 1/2 IG, Betriebsdruck max. 12 bar, Mediums-/Umgebungstemp. -20°C bis 60°C
Einhand-Sicherheitskupplungen mit zweifacher Verriegelung.
Das Kuppeln erfolgt wie bei Standardkupplungen durch einfaches Eindrücken des Steckers in die Kupplung. Beim Entkuppeln wird die erste Verriegelung durch Zurückschieben der Verriegelungshülse freigegeben.
Das Kupplungsventil schließt. Jetzt kann die komprimierte Luft aus dem Stecker und im Schlauch entweichen.
Durch nochmalige Betätigung der Entriegelungshülse wird das zweite Verriegelungssystem freigegeben.
Erst jetzt kann die Verbindung sicher gelöst werden.
Das System erfüllt die Forderungen der ISO 4414 und ist BIA-konform.
Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug.
Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.
Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Fertigungsindustrie, Werkstätten, Automotive.
Technische Daten:
| NW | 7,4 |
| Anschluss | G 1/2 IG |
| SW | 24 mm |
| Durchflusswertmessung | bei 6 bar und ?p = 0,5 bar |
| Betriebsdruck | max. 12 bar, statischer Betriebsdruck (ohne Pulsation) |
| Gehäuse | Messing vernickelt |
| Dichtmaterial | NBR |
| Mediumstemperatur min. | -20 °C |
| Mediumstemperatur max. | 60 °C |
| Umgebungstemperatur min. | -20 °C |
| Umgebungstemperatur max. | 60 °C |
| Durchfluss | 1300 l/min (Luft) |
| Kugel | Edelstahl |
| Feder | Edelstahl |
| Ventilkörper | Messing vernickelt |
| Ventilstift | Edelstahl |
| Sprengring | Edelstahl |
| Entriegelungshülse | Kunststoff |
| Ventil | Messing |
| Länge | 60.2 mm |
Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 586. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Dieses Produkt finden Sie im Katalog auf Seite 586 (siehe Downloads).Anmelden
