SF4000 - Terminalbox mit Sprungmodul (4 Stat.)
Preis Pro Stück
139,60 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
139,60 €*
153,56 €*
(Sie sparen 9.09% )
|
| 3 ab |
132,62 €*
153,56 €*
(Sie sparen 13.64% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
Steuerspannung:
24 V=
Spannungstoleranz:
? 10 %
Leistungsaufnahme:
2,5 W / Station
Schutzart:
IP 40
Ausführung:
mit LED und Schutzbeschaltung
Vorteile:
•schneller und einfacher Anschluss, •kompakte Bauform, •universell einsetzbar durch Baukastensystem, •LED-Schaltzustandsanzeige und Schutzbeschaltung, •bis zu 22 Ventile über ein Multipol-Anschlusskabel ansteuerbar, •einfacher Ventiltausch
Beschreibung:
Die Ventilterminals sind modular aufgebaut. Bitte bestellen Sie: 1. Terminalbox entsprechend der Anzahl der anzusteuernden Magneten. 2. Reihenleiste entsprechend der Anzahl der anzusteuernden Magneten. 3. Ventile (5/2- oder 5/3-Wege Ventile) der entsprechenden Baureihe. 4. Für jedes Impulsventil oder 5/3-Wege Ventil eine Anschlussplatte für den 2. Magneten.
Montage:
1. Terminalbox mittels Schwalbenschwanzführung auf die Mehrfachanschlussplatte aufschieben. 2. Ventile aufstecken (Ventile mit zwei Spulen werden durch MSF...-JC an der zweiten Spule angeschlossen) und verschrauben. 3. Bei möglichen Vibrationen verwenden Sie bitte zusätzliche Befestigungsplatten Typ MCS...-CP um die Spulen fest mit der Terminalbox zu verbinden.
Funktion:
Bis zu 22 Stationen lassen sich über ein Multipol-Anschlusskabel ansteuern. Jede Station verfügt über eine LED-Zustandsanzeige und Schutzbeschaltung. Das Terminal kann beliebig mit 5/2- und 5/3-Wegeventilen mit DIN-Stecker der Baureihe SF4000 bestückt werden, wobei monostabile 5/2-Wege Ventile je eine Station, Impuls- und 5/3-Wege Ventile je zwei Stationen belegen.
Weitere Eigenschaften:
| Stationen (Stk) | 4 |
| Beschreibung | Terminalbox mit Sprungmodul |

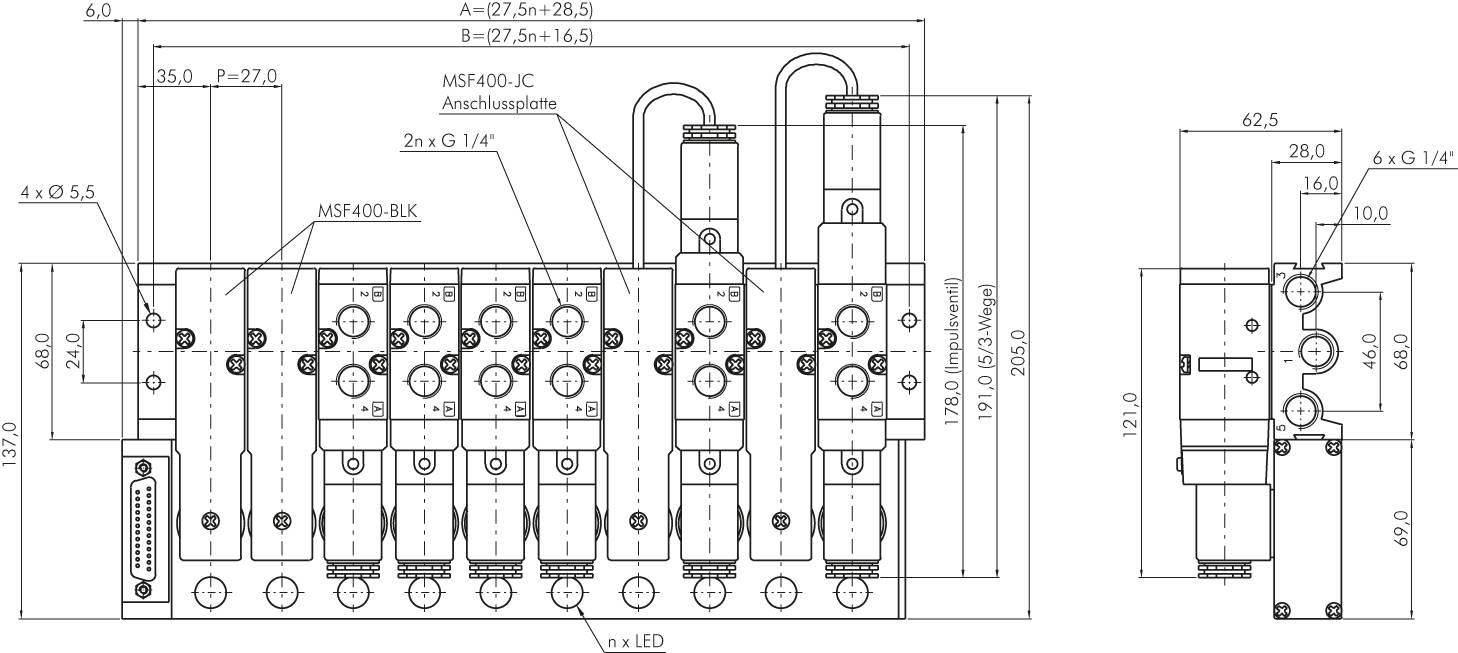

| A (mm) | 138,5 |
| B (mm) | 126,5 |
| Mehrfachanschlussplatte (Luft) | MF4500-4 |
| Gewicht | 340 g / Stk. |
