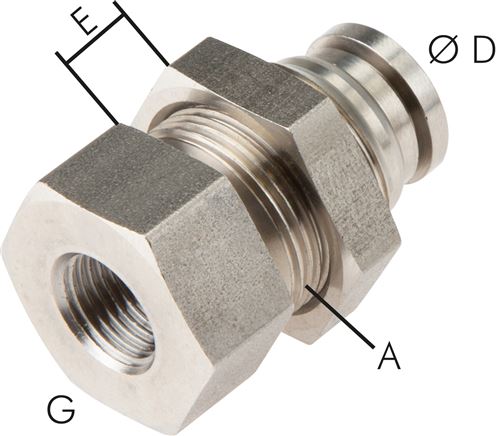

Schott-Steckanschluss mit IG. G 1/4"-8mm, IQS-ES LE
Sofort verfügbar
Preis Pro Stück
28,92 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
28,92 €*
35,70 €*
(Sie sparen 18.99% )
|
| 5 ab |
27,47 €*
35,70 €*
(Sie sparen 23.05% )
|
| 20 ab |
26,03 €*
35,70 €*
(Sie sparen 27.09% )
|
| 50 ab |
24,58 €*
35,70 €*
(Sie sparen 31.15% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571921996
Produktnummer:
DA145912
Gewicht:
0.048 kg
Produktinformationen "Schott-Steckanschluss mit IG. G 1/4"-8mm, IQS-ES LE"
Werkstoffe:
Typ Edelstahl: Körper und Lösering: 1.4401, Dichtungen: FKM, grün (FDA 21 CFR 177.2600), Haltekrallen: Edelstahl 1.4310, Schmierstoff: Silikonfett (NSF / ANSI 51 & 61)
Typ PVDF: Körper und Lösering: PVDF, Gewindeteil: Edelstahl 1.4401, Dichtungen: FKM, grün (FDA 21 CFR 177.2600), Haltkrallen: Edelstahl 1.4310, Schmierstoff: Silikonfett (NSF / ANSI 51 & 61)
Temperaturbereich:
Typ Edelstahl: -20°C bis +200°C
Typ PVDF: -20°C bis +120°C
Betriebsdruck:
Typ Edelstahl: -0,95 bis 20 bar
Typ PVDF: Ø 4 - 6 mm: -0,95 bis 20 bar (+20°C), -0,95 bis 10 bar (+100°C), -0,95 bis 3 bar (+120°C), Ø 8 mm: -0,95 bis 20 bar (+20°C), -0,95 bis 8 bar (+100°C), -0,95 bis 3 bar (+120°C), Ø 10 - 12 mm: -0,95 bis 12 bar (+20°C), -0,95 bis 6 bar (+100°C), -0,95 bis 3 bar (+120°C)
Medien:
geölte und ungeölte Druckluft, ungefährliche Gase und Flüssigkeiten
Vorteile:
•lieferbar mit konischem Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring, •Dichtungen und Schmierstoffe mit Zulassung nach FDA oder NSF/ANSI, •Typ PVDF: leichter und günstiger als Steckanschlüsse aus Edelstahl bei gleichzeitig hoher Chemikalienbeständigkeit, •Typ PVDF: transparenter Körper erlaubt Sicht auf das Medium im Inneren des Anschlusses
Weitere Eigenschaften:
| Werkstoff | Edelstahl |
| G | G 1/4" |
| D (mm) | 8 |
| A | M 17x1 |
| Emax (mm) | 8 |
| Gewicht | 48 g / Stk. |
