Schott-Steckanschluss 8mm, IQS-PP, Polypropylen mit Edelstahl-Gewinde
Sofort verfügbar
Preis Pro Stück
27,54 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
27,54 €*
43,89 €*
(Sie sparen 37.25% )
|
| 5 ab |
26,16 €*
43,89 €*
(Sie sparen 40.4% )
|
| 20 ab |
24,79 €*
43,89 €*
(Sie sparen 43.52% )
|
| 50 ab |
23,41 €*
43,89 €*
(Sie sparen 46.66% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571833183
Produktnummer:
DA145796
Gewicht:
0.04 kg
Loading
Produktinformationen "Schott-Steckanschluss 8mm, IQS-PP, Polypropylen mit Edelstahl-Gewinde"
Werkstoffe:
Körper und Lösering: Polypropylen, Gewindeteil: Polypropylen oder Edelstahl 1.4301, Patrone: Edelstahl 1.4301, Dichtungen: EPDM mit PTFE-Beschichtung (zylindrische Gewinde mit gekammertem EPDM O-Ring), Haltekrallen: Edelstahl 1.4310, verwendete Kunststoffe und Dichtungen besitzen eine FDA-Zulassung
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
-0,95 bis 9 bar (bis max. +20°C), 30°C: 6 bar, 40°C: 5 bar, 50°C: 4 bar, 60°C: 3,4 bar, 80°C: 3 bar. Keine Druckabschläge für Typen IQSG ... PP ES, IQSF ... PP ES & IQSS ... PP ES.
Medien:
ungeölte Druckluft, Wasser (auch demineralisiert), ungefährliche Gase und Flüssigkeiten (keine Mineralöle)
Hinweis:
Aufgrund der mechanischen Eigenschaften des Werkstoffs Polypropylen, sollten die Steckanschlüsse keinen erhöhten mechanischen Belastungen ausgesetzt werden. Eine Rücknahme von geöffneten Umverpackungen ist ausgeschlossen.
Vorteile:
•leichter und günstiger als Steckanschlüsse aus Edelstahl, •hydrolysebeständig, •im Reinraum (US FED 209D, class 10000 - ISO 14664-1 class 7) gereinigt, montiert und einzeln verpackt, •öl- und silikonfrei gefertigt, •Gewindestücke aus Polypropylen oder Edelstahl, •transparenter Körper erlaubt Sicht auf das Medium im Inneren des Anschlusses, •verwendete Kunststoffe und Dichtungen besitzen FDA-Zulassung
Weitere Eigenschaften:

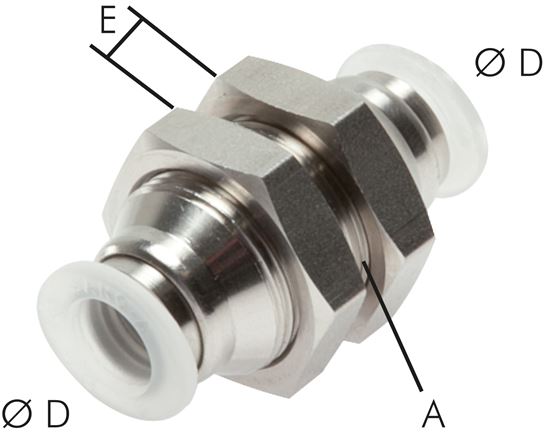

| Ausführung | Edelstahl |
| D (mm) | 8 |
| A | M 17x1 |
| Emax (mm) | 9 |
| Gewicht | 40 g / Stk. |
