Schott-Steckanschluss 1/4" (6,35 mm), IQS-Inch
Sofort verfügbar
Preis Pro Stück
4,04 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
4,04 €*
5,32 €*
(Sie sparen 24.06% )
|
| 5 ab |
3,84 €*
5,32 €*
(Sie sparen 27.82% )
|
| 20 ab |
3,64 €*
5,32 €*
(Sie sparen 31.58% )
|
| 50 ab |
3,44 €*
5,32 €*
(Sie sparen 35.34% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571384722
Produktnummer:
DA148108
Gewicht:
0.023 kg
Produktinformationen "Schott-Steckanschluss 1/4" (6,35 mm), IQS-Inch"
Werkstoffe:
Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)
Temperaturbereich:
0°C bis +60°C
Betriebsdruck:
-0,95 bis 10 bar
Medien:
geölte und ungeölte Druckluft, neutrale Gase sowie Wasser (darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)
*runder Lösering
Weitere Eigenschaften:

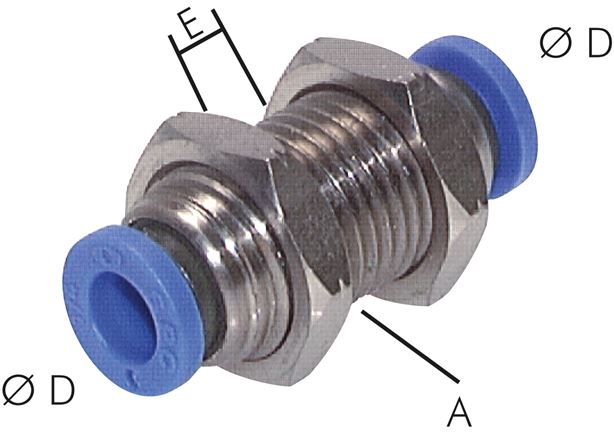

| D (mm) | 1/4 (6,35 mm) |
| A | UNF 9/16" |
| Emax (mm) | 12 |
| Gewicht | 23 g / Stk. |
