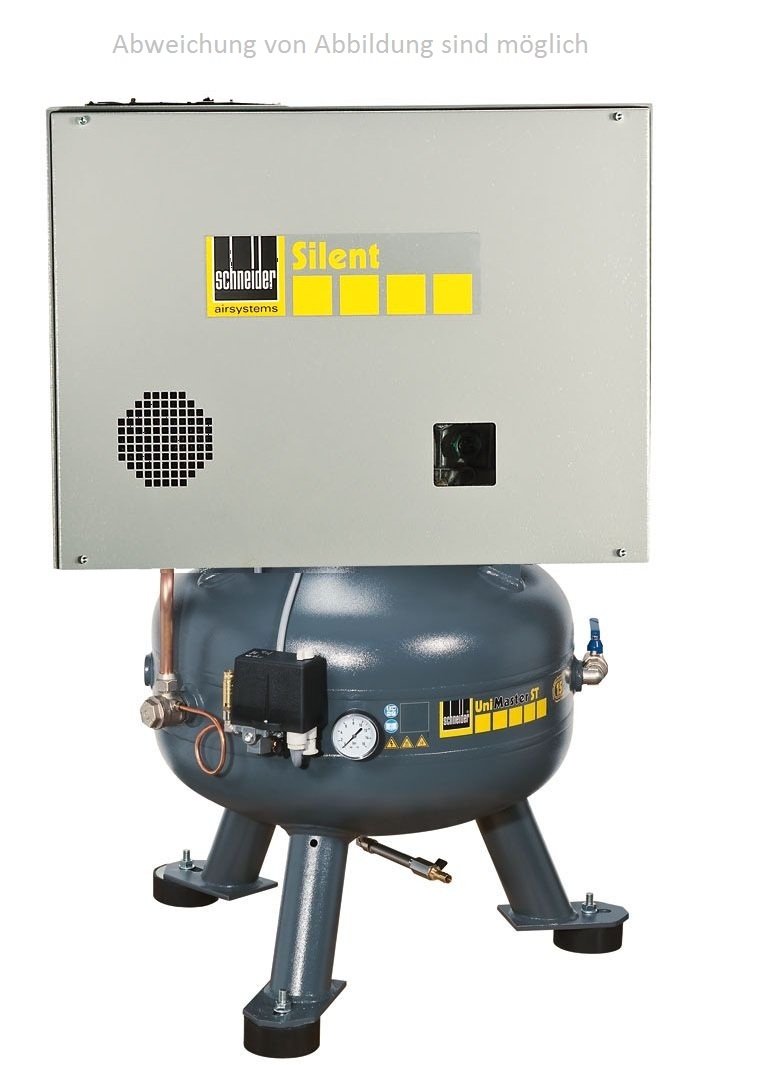

Schneider-Kompressor UNM STS 660-10-90 XS 1121580538

Optimale Luftqualität Die Schneider Druckuft-Kältetrockner SMART sorgen für eine ideale Aufbereitung der Druckluft, verlängern die Lebensdauer Ihrer Druckluftwerkzeuge und -maschinen und verringern den Wartungsaufwand Ihrer Druckluftanlage. Breites Portfolio Das genau auf kW-Klassen abgestimmte Portfolio bietet für alle Druckluft-Anlagen den optimalen Kältetrockner. Ob im kleinen Bereich ab 350 l/min oder für große Anlagen bis 10.000 l/min repräsentieren diese Schneider Kältetrockner den idealen Trockner. Betriebssicherheit Optimale und dauerhafte Arbeitsergebnisse durch zuverlässig auf 3°C Drucktaupunkt gekühlte Druckluft. Das resultierte aus einem taupunktstabilen Dauerbetrieb. Somit ist eine gleichbleibende Qualität der betrieblichen Anwendungen mit Druckluft dauerhaft gewährleistet. Nutzenargumente Schneider Kältetrockner DK 350 SMART - DK 1825 SMART Optionales Zubehör 1 - DK350 - DK1825 mit opt. Bypass Optionales Zubehör 2 - DK350 - DK1825 mit opt. Filtereinheit Idealer Schutz der DL-Leitung vor Korrosion Platzsparende Inst. Beste Betriebssicherheit von Produktionsanlagen Wärmetauscher - Hohe Effizienz durch Wärmetauscher aus Edelstahlplatten Produktbeschreibung: Einfache Steuerung Kälte-Drucklufttrockner mit 3°C Drucktaupunkt für anspruchsvolle Aufgaben im Dauereinsatz Serienmäßig mit hochwertigem elektronisch niveaugesteuertem Kondensatablass Platzsparende Installation durch kompakte Ausmaße (nicht für Wandmontage vorgesehen) Optionale Installation von Filterelementen, wie Vorfilter VF-DVP 10, Feinstfilter FF-DVP 10 Technische Daten: Volumenstrom bei Drucktaupunkt +3°C bei 7 bar 600 l/min Druckverlust 0,25 bar Gewicht 19 kg Abmessungen (BxTxH) 350x493x450 mm Luftabgang G 3/4"a Leistungsaufnahme 0,16 kW Kältemittel R513A Auslegungsdaten für Druckluft-Trockner & -Filter Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen. Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1): p1 [bar] 3 4 5 6 7 8 (f1) 0,75 0,85 0,90 0,95 1,00 1,04 9 10 11 12 14 16 1,07 1,10 1,12 1,14 1,18 1,20 Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2): t1 [°C] 30 35 40 45 50 (f2) 1,25 1,00 0,85 0,75 0,60 Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3): tc [°C] 25 30 35 40 45 (f3) 1,00 0,96 0,92 0,88 0,80 Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4) tdp [°C] 3 5 7 9 (f4) 1,00 1,2 1,35 1,45 Korrekturfaktoren für Druckluft-Filter Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren: p1 [bar] 1 2 3 4 5 6 (f) 0,138 0,53 0,65 0,76 0,84 0,92 7 8 9 10 12 16 1,00 1,07 1,13 1,19 1,31 2,31 Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner Betriebsdruck 35 °C 40 °C 45 °C 50°C 5 bar 0,75 0,64 0,61 0,59 6 bar 0,89 0,78 0,73 0,67 7 bar 1,00 0,91 0,82 0,79 8 bar 1,08 1,00 0,94 0,86 9 bar 1,26 1,08 1,03 0,99 10 bar 1,31 1,16 1,07 1,03 11 bar 1,36 1,24 1,10 1,07 12 bar 1,49 1,36 1,23 1,18 13 bar 1,62 1,47 1,35 1,29 14 bar 1,71 1,57 1,46 1,38 15 bar 1,79 1,67 1,57 1,46 16 bar 1,90 1,77 1,66 1,55

DF-Kondensat-Set bestehend aus:     1 Beko Kondensatableiter für die automatische Behälterentwässerung, Modell Bekomat 31     1 Anschlusskabel 230 V mit wasserdichtem Stecker     1 Beko Öl-Wasser-Trenner, Modell Öwamat 10     1 Ersatz-Aktivkohlefilter     1 Kondensatleitung bestehend aus 25 lfdm 9er Schlauch, Tüllen, Schlauchschellen...     4 Gummischwingelemente Beko Kondensatableiter für die automatische Behälterentwässerung, Modell Bekomat 31: Anschlussleistung Kompressor 2,5 m³/min Anschlussleistung Trockner 5 m³/min Anschlussleistung Filter 25 m³/min Spannung 230VAC / 50-60Hz Betriebsdruck 0,8 - 16 bar Temperatur +1 °C bis + 60 °C Anschlussgewinde 1 x G 1/2 Kondensatablauf DN 8-10 bzw. G 1/4i Abmessungen T x B x H 65 x 149 x 118 mm Gewicht ca. 0,8 kg Leistungsaufnahme max. 2 W Bei der Drucklufterzeugung fällt zwangsläufig Kondensat an. Das Kondensat enthält Öl, Schmutzpartikel und ist zudem aggressiv. Aufgrund dieser Eigenschaften verursacht Kondensat Betriebsstörungen und Korrosion im Druckluftsystem, wenn es nicht an allen Sammelstellen zuverlässig abgeleitet wird. Mit diesem Kondensatableiter erreichen Sie eine besonders zuverlässige, sichere Kondensatableitung ohne Druckluftverluste. Selbst bei stark schwankenden Kondensatanfall und hohen Schmutz- und Ölanteilen ist die zuverlässige und sicher Funktion gegeben. Funktionsweise: Das Kondensat gelangt durch den Kondensateintritt in den Sammelbehälter. Der Niveausensor erkennt das Vorhandensein von Kondensat und gibt bei einer vorgegebenen Pegelhöhe ein Signal an die Steuerelektronik. Die Steuerelektronik verarbeitet dieses Signal und gibt einen Impuls an das Magnetventil. Das Magnetventil öffnet die Vorsteuerleitung zu Druckausgleich mit der Auslaufleitung. Durch diesen Druckausgleich auf ein niedriges Niveau öffnet die Ventilmembran auf dem Ventilsitz und das Kondensat wird durch die Auslaufleitung abgeleitet. Nun sinkt der Pegel im Sammelbehälter. Das Zeitintervall bis zum Erreichen des unteren Pegelpunktes nutzt die Steuerelektronik um die optimale Ventilöffnungszeit zu ermitteln, so dass nur Kondensat und keine Druckluft abgeleitet wird. Beko Öl-Wasser-Trenner, Modell Öwamat 10: Max. Kompressorenleistung: 2,4 m³/min - 2.400 l/min Behälter Volumen: 10 Liter Füllvolumen: 4,3 Liter Kondensatzul auf (Schlauch): 2 x G1/2 Wasserablauf: G1/2 (Schlauch) Leergewicht: 3,5 kg Min./max. Temperatur: +5/+60 °C Max. Betriebsdruck am Zulauf: 16 bar Vorfilter: 2,5 Liter Hauptfilter: 2,6 Liter Der ÖWAMAT 10 für höchste Anforderungen in Nachhaltigkeit, Effizienz und Wirtschaftlichkeit für die dezentrale Öl-Wasser-Trennung direkt am Entstehungsort. Das aufbereitete Kondensat kann direkt als gereinigtes Wasser in die Kanalisation eingeleitet werden. Der ÖWAMAT verfügt über eine bauaufsichtliche Zulassung Z-83.5-9 des Deutschen Instituts für Bautechnik und benötigt keine wasserrechtliche Genehmigung. Die ÖWAMAT-Vorteile im Überblick: Anlagen gerechte Baugröße auch in bereits bestehenden Anlagen nachrüstbar Doppelte Standzeit der Filtereinheiten keine Energiekosten Bauartzulassung Jederzeit einfache Nachrüstung einer Heizung zum Frostschutz Ersatz-Aktivkohlefilter: OEKOSORB-Austauschfilter sind als Originalkomponenten exakt auf die Anwendung im ÖWAMAT abgestimmt und bewirken eine optimale Verteilung und Durchströmung des Kondensats im Filter. Das Material hält ungelöste Ölanteile und Schmutz sicher zurück und erzielt einen hohen Reinigungsgrad und eine lange Lebensdauer. Die OEKOSORB-Vorteile im Überblick: Perfekt auf die Anwendung im ÖWAMAT abgestimmt Lange Filterstandzeiten durch Verwendung bester Filtermaterialien Sicherheit durch optimale Adsorption gelöster Ölanteile Gesetzeskonforme Öl-Wasser-Trennung (WHG) Bitte beachten Sie! Nach dem Wasserhaushaltsgesetz WHG § 19 i "Sorgfaltspflicht des Betreibers" ist der Betreiber stets verpflichtet ein zusätzliches Original Filterset auf Vorrat zu halten. Dieses Austauschfilter-Set besteht aus: Vorfilter: 1 x 2 Liter Hauptfilter: 1 x 3 Liter

Einfache Installation über Anbausatz Kompakte Bauweise Weniger Instandsetzungsaufwand durch automatische Ableitung des anfallenden Kondensats Schonung des Behälters und Verlängerung dessen Lebensdauer durch permanente Ableitung des aggressiven Kondensats Weniger Luftverlust aufgrund elektronischer Niveauerfassung Für alle Anwendungen bis 16 barTIPP: Vermeiden Sie den Einsatz von Schwimmerableitern oder Ableitern mit zeitgesteuertem Ablass: Diese Ableiter sind wartungsintensiv und echte Energiefresser Technische Daten für Ansaugleistung 6.300 l/min Gewicht 0,90 kg Luftanschluss G1/2"i Abmessungen (BxTxH) 160x69x116 mm

Elastische Ausführung Bis 16 bar Druck Einsetzbar in Verbindung mit Kompressoren-Behältern Mit zwei Verschraubungen mit Außengewinde Technische Daten für Behälter 270, 300 l Länge 1300 mm

Elastische Ausführung Bis 16 bar Druck Einsetzbar in Verbindung mit Kompressoren-Behältern Mit zwei Verschraubungen mit Außengewinde Technische Daten für Behälter 270, 300 l Länge 800 mm

Beschreibung: Maximale Abscheidung von Schmutz und Kondensat durch Zentrifugalbeschleunigung der Druckluft Mit automatischem Kondensatablass Einbau zwischen Kompressor und Behälter Technische Daten: Volumenstrom 42 m³/h Volumenstrom 702 l/min Luftanschluss G1/4   Abmessungen A) 70 mm   B) 24 mm   C) 231 mm   D) 70 mm Gewicht 0,6 kg Standardmäßige Ausstattung mit automatischem Ablass ohne Adapter

Beschreibung: max. Partikelgröße 5 μm Öl-Aerosol-Konzentration 1 mg/m³ Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3 Technische Daten: Volumenstrom 10 m³/h Volumenstrom 168 l/min Luftanschluss G1/8   Abmessungen A) 50 mm   B) 17 mm   C) 157 mm   D) 60 mm Gewicht 0,25 kg Standardmäßige Ausstattung mit automatischem Ablass ohne Adapter   Luftreinheitsklasse nach ISO 8573-1:2010 4 / - / 3

Beschreibung: max. Partikelgröße 1 μm Öl-Aerosol-Konzentration 0,3 mg/m³ Luftreinheitsklasse am Auslass (Partikel/Öl) 3/3 Technische Daten: Volumenstrom 42 m³/h Volumenstrom 702 l/min Luftanschluss G1/4   Abmessungen A) 70 mm   B) 24 mm   C) 231 mm   D) 70 mm Gewicht 0,6 kg Standardmäßige Ausstattung mit automatischem Ablass ohne Adapter   Luftreinheitsklasse nach ISO 8573-1:2010 3 / - / 3

Beschreibung: max. Partikelgröße 0,01 μm Öl-Aerosol-Konzentration 0,01 mg/m³ Luftreinheitsklasse am Auslass (Partikel/Öl) 1/2 Technische Daten: Volumenstrom 42 m³/h Volumenstrom 702 l/min Luftanschluss G1/4   Abmessungen A) 70 mm   B) 24 mm   C) 231 mm   D) 70 mm Gewicht 0,6 kg Standardmäßige Ausstattung mit automatischem Ablass ohne Adapter   Luftreinheitsklasse nach ISO 8573-1:2010 1 / - / 2

Beschreibung: Öl-Aerosol-Konzentration 0,003 mg/m³  Luftreinheitsklasse am Auslass (Partikel/Öl) -/1   Technische Daten: Volumenstrom 42 m³/h Volumenstrom 702 l/min Luftanschluss G1/4   Abmessungen A) 70 mm   B) 24 mm   C) 231 mm   D) 70 mm Gewicht 0,6 kg Standardmäßige Ausstattung mit manuellem Ablass ohne Adapter   Luftreinheitsklasse nach ISO 8573-1:2010 - / - / 1

Beschreibung:zur Verbindung von 2 Filtern der angegebenen Filtergrößen

Beschreibung:zur Verbindung von 3 Filtern der angegebenen Filtergrößen

Beschreibung:zur Verbindung von 4 Filtern der angegebenen Filtergrößen

  mineralisch   Technische Daten Basis mineralisch Gebindegröße 1,0 Kompressortyp Kolben Anlaufverhalten bei Kälte + Temperaturbeständigkeit ++ Rückstandsbildung + Lebensdauer ++ Wasserabscheidung +

  mineralisch   Technische Daten Basis mineralisch Gebindegröße 3,0 Kompressortyp Kolben Anlaufverhalten bei Kälte + Temperaturbeständigkeit ++ Rückstandsbildung + Lebensdauer ++ Wasserabscheidung +

  Für Kondensatableiter Ecomat an Druckbehälter, Kältetrockner und Filter Anbausatz
