Schneider airsystems Aufbereitung
Schneider airsystems bietet Ihnen alles zur perfekten Druckluft-Aufbereitung: Filterdruckminderer, Druckregler, Ecomaten, Kondensatableiter-Sets, Anbausätze und vieles mehr.
Schneider Aufbereitung - Seite 2
Schneider Aufbereitung - Seite 3
Schneider Aufbereitung - Seite 4
Schneider Aufbereitung - Seite 5
Schneider Aufbereitung - Seite 6
Schneider Aufbereitung - Seite 7
Schneider Aufbereitung - Seite 8
Schneider Aufbereitung - Seite 9
Schneider Aufbereitung - Seite 10
Schneider Aufbereitung - Seite 11
Sofort verfügbar
15
%
Sofort verfügbar
Schneider Zubehör Feinstfilter - Filterelement für FG 144
Beschreibung:
max. Partikelgröße 1 µm
Öl-Aerosol-Konzentration 0,3 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 3/3
Technische Daten:
Volumenstrom
144
(m³/h)/bar
Volumenstrom
2.400
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
3 / - / 3
Sofort verfügbar
Schneider Zubehör Mikrofilter - Filterelement für FC 144
Beschreibung:
max. Partikelgröße 0,01 µm
Öl-Aerosol-Konzentration 0,01 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 1/2
Technische Daten:
Volumenstrom
144
(m³/h)/bar
Volumenstrom
2400
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
1 / - / 2
Sofort verfügbar
20
%
Schneider Mikrofilter FC 10
Beschreibung:
max. Partikelgröße 0,01 μm
Öl-Aerosol-Konzentration 0,01 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 1/2
Technische Daten:
Volumenstrom
10
m³/h
Volumenstrom
168
l/min
Luftanschluss
G1/8
Abmessungen
A) 50
mm
B) 17
mm
C) 157
mm
D) 60
mm
Gewicht
0,25
kg
Standardmäßige Ausstattung
mit automatischem Ablass ohne Adapter
Luftreinheitsklasse nach
ISO 8573-1:2010
- / - / 2
Sofort verfügbar
15
%
Schneider-Filter-Wasserabscheider FWA 1/4 W DGKD221002
Maximale Abscheidung von Schmutzpartikeln und Kondensat durch zentrifugale Beschleunigung der Druckluft
Zweistufig mechanisch wirkender Filter mit 20 µm
Als Reinigungsstufe vor dem Druckminderer
Geringer Druckabfall
Halbautomatische Entwässerung
Technische Daten
Anschlussgewinde
G 1/4"i
Maß A
42 mm
Maß B
142 mm
Maß D
42 mm
Maß E
32 mm
Kond.beh.Volumen
10 cm³
Maß C
42 mm
Sofort verfügbar
Schneider Zubehör Vorfilter - Filterelement für FP 297
Beschreibung:
max. Partikelgröße 5 µm
Öl-Aerosol-Konzentration 1 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3
Technische Daten:
Volumenstrom
297
(m³/h)/bar
Volumenstrom
4950
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
4 / - / 3
Sofort verfügbar
20
%
Schneider Feinstfilter FG 25
Beschreibung:
max. Partikelgröße 1 μm
Öl-Aerosol-Konzentration 0,3 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 3/3
Technische Daten:
Volumenstrom
25
m³/h
Volumenstrom
414
l/min
Luftanschluss
G1/4
Abmessungen
A) 50
mm
B) 17
mm
C) 157
mm
D) 60
mm
Gewicht
0,25
kg
Standardmäßige Ausstattung
mit automatischem Ablass ohne Adapter
Luftreinheitsklasse nach
ISO 8573-1:2010
3 / - / 3
Sofort verfügbar
20
%
Schneider Mikrofilter FC 25
Beschreibung:
max. Partikelgröße 0,01 μm
Öl-Aerosol-Konzentration 0,01 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 1/2
Technische Daten:
Volumenstrom
25
m³/h
Volumenstrom
414
l/min
Luftanschluss
G1/4
Abmessungen
A) 50
mm
B) 17
mm
C) 157
mm
D) 60
mm
Gewicht
0,25
kg
Standardmäßige Ausstattung
mit automatischem Ablass ohne Adapter
Luftreinheitsklasse nach
ISO 8573-1:2010
1 / - / 2
Sofort verfügbar
Schneider Zubehör Feinstfilter - Filterelement für FG 297
Beschreibung:
max. Partikelgröße 1 µm
Öl-Aerosol-Konzentration 0,3 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 3/3
Technische Daten:
Volumenstrom
297
(m³/h)/bar
Volumenstrom
4950
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
3 / - / 3
Sofort verfügbar
Schneider-Öl-Wasser-Separator OWS-ÖWAMAT 10 DGKH601001
Öl-Wasser-Separator Öwamat
Technische Daten
für Ansaugleistung
2400/1700 l/min
Gewicht
3,5 kg
Abmessungen (BxTxH)
290x222x528 mm
Sofort verfügbar
25
%
Doppelnippel DNL-G1 1/2i x G1 1/2i DGKE030059
Messing
Lösbar
Konische Abdichtung
Technische Daten
Inhalt
1
Luftanschluss
R 1" (lösbar)
Sofort verfügbar
Schneider Zubehör Mikrofilter - Filterelement für FC 297
Beschreibung:
max. Partikelgröße 0,01 µm
Öl-Aerosol-Konzentration 0,01 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 1/2
Technische Daten:
Volumenstrom
297
(m³/h)/bar
Volumenstrom
4950
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
1 / - / 2
Sofort verfügbar
20
%

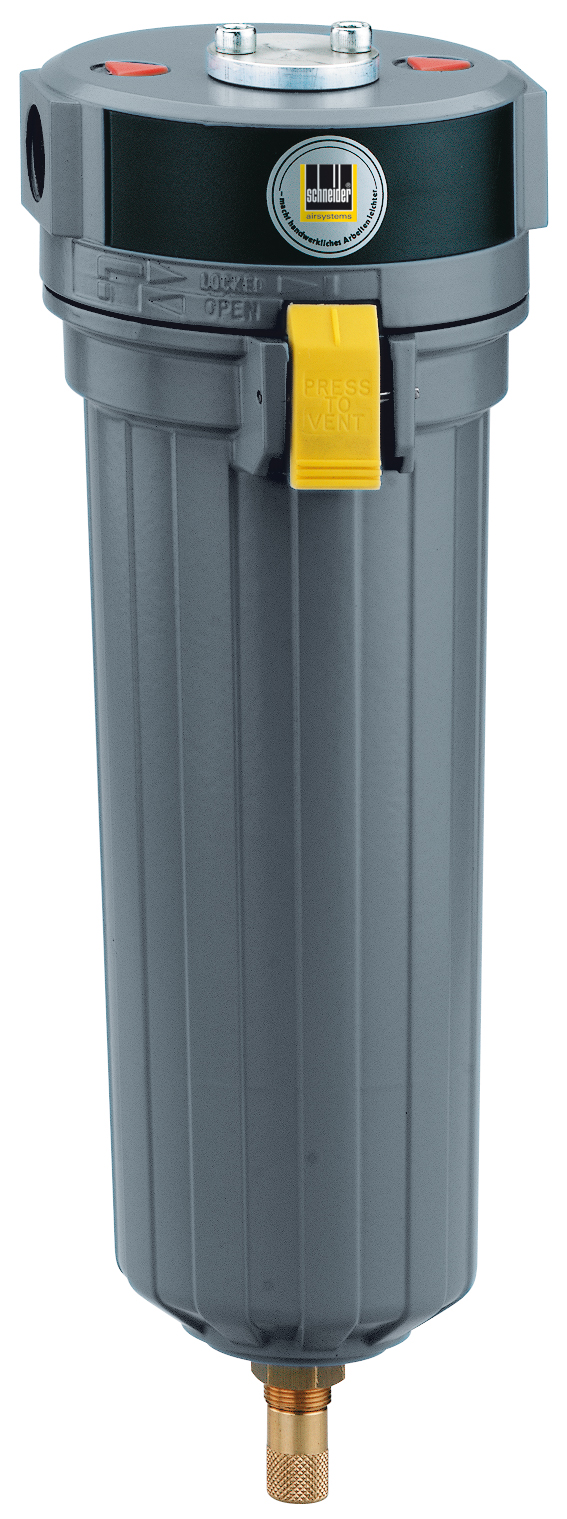

Schneider-Vorfilter VF-DVP 45 DGKD640704
Zur Abscheidung von Kondensat und festen Verunreinigungen mit Partikel bis 15 µm bei der Verwendung vor einem Drucklufttrockner. Druckluftqualität nach ISO 8573.1
Serienmäßig mit Filterelement VP und automatischem Kondensatableiter mit Schwimmerventil
Verwendung vor einem Drucklufttrockner
Partikelgröße Klasse 4: <15 µm
Partikeldichte Klasse 3: <5 mg/m³
Restölgehalt Klasse 4: <5 mg/m³
Technische Daten
Volumenstrom
5200 l/min
Luftanschluss
R 1"i
Gewicht
2,4 kg
Abmessungen
420x125 mm
Sofort verfügbar
Aktivkohlefilter AF-DAP 30 DGKD640723
Serienmäßig mit Filterelement AP
Zur Abscheidung von Öldämpfen, Geruchs- und Geschmacksstoffen
Druckluft-Qualität und Verwendung nur in Verbindung mit einem vorgeschaltetem Feinstfilter
Restölgehalt Klasse 1: 0,008 mg/m³
Technische Daten
Volumenstrom
3000 l/min
Luftanschluss
R 3/4"i
Gewicht
2,0 kg
Abmessungen
300x125 mm
Sofort verfügbar
20
%
Schneider-Öl-Wasser-Separator OWS-ÖWAMAT 11 DGKH601002
Öl-Wasser-Separator Öwamat
Technische Daten
für Ansaugleistung
4900/3400 l/min
Gewicht
5,8 kg
Abmessungen (BxTxH)
387x260x595 mm
Sofort verfügbar
25
%
Doppelnippel DNL-MS-R3/4a x R3/4a DGKE030056
Messing
Lösbar
Konische Abdichtung
Technische Daten
Inhalt
1
Luftanschluss
R 3/4"(lösbar)
Sofort verfügbar
25
%
Doppelnippel DNL-MS-R1/4a x R3/8a DGKE030053
Messing
Lösbar
Konische Abdichtung
Technische Daten
Inhalt
1
Sofort verfügbar
25
%
Doppelnippel DNL-MS-R1a x R1a DGKE030057
Messing
Lösbar
Konische Abdichtung
Technische Daten
Inhalt
1
Luftanschluss
R 1" (lösbar)
Sofort verfügbar
15
%
Winkelbefestig. WKB-WE 1/4 B200701 DGKB200701
Das passende Ersatzteil für Ihr Schneider-Produkt finden Sie im
Schneider Ersatzteilkatalog. Sobald Sie das richtige Ersatzteil gefunden
haben, können Sie es hier direkt online bestellen.
>> Hier geht es zum Schneider Ersatzteilkatalog
Unser Sortiment umfasst Ersatzteile für alle Schneider-Produktbereiche:Schneider KompressorenSchneider Druckluft-AufbereitungSchneider Druckluft-VerteilungSchneider Druckluft-WerkzeugeEigenschaften des Online-Katalogs:Vielfältige Suchfunktionen erleichtern das Auffinden gesuchter ErsatzteileDetailansichten mit Zoomfunktion ermöglichen eine optimale DarstellungStücklisten mit Einzelpositionen und Preisen für größtmögliche TransparenzAlle anderen Schneider Druckluft Ersatzteile nennen wir Ihnen gerne auf Anfrage.!! Bitte beachten Sie, dass wir zu jeder Ersatzteilanfrage zwingend den Geräte-Typ, das Baujahr und die Seriennummer benötigen. Ohne diese Angaben ist eine Bearbeitung leider nicht möglich!!
Hier gehts zum KontaktformularWir freuen uns auf Ihre Kontaktaufnahme.
Sofort verfügbar
25
%
Doppelnippel DNL-MS-R1/2a x R1/2a DGKE030055
Messing
Lösbar
Konische Abdichtung
Technische Daten
Inhalt
1
Luftanschluss
R 1/2" (lösbar)
Sofort verfügbar
25
%
Schneider-Kältetrockner DK 3000 SMART FC (E6) 4102005955
Optimale Luftqualität. Die Druckuft-Kältetrockner SMART sorgen für eine ideale Aufbereitung der Druckluft. Dies gewährleistet optimale Arbeitsergebnisse und minimiert die Kosten für Nacharbeiten. Zusätzlich verlängern sie die Lebensdauer Ihrer Druckluftwerkzeuge und -maschinen und verringern den Wartungsaufwand Ihrer Druckluftanlage.
Breites Portfolio. Das genau auf kW-Klassen abgestimmte Portfolio bietet für alle Druckluft-Anlagen den optimalen Kältetrockner. Ob im kleinen Bereich ab 350 l/min oder für große Anlagen bis 10.000 l/min bietet Schneider airsystems den idealen Trockner - und das mit ein und derselben Steuerungsoberfläche! Intuitiv und einfach!
Betriebssicherheit. Optimale und dauerhafte Arbeitsergebnisse durch zuverlässig auf 3°C Drucktaupunkt gekühlte Druckluft. Das resultierte aus einem taupunktstabilen Dauerbetrieb. Somit ist eine gleichbleibende Qualität der betrieblichen Anwendungen mit Druckluft dauerhaft gewährleistet.
Nutzenargumente DK 2350 SMART - DK 10000 SMART
Neuer Kältemittelverdichter - Höchsteffizienter Rotationskompressor (Ab DK 3600 SMART)
Kältemittel R410A - Exzellente Werte in der Wärmeübertragung (Ab DK 3600 SMART)
Einfache Bedienung - durch intuitive Steuerung
Platzsparende Installation - durch geringe Aufstellmaße
Idealer Schutz der DL-Leitung vor Korrosion - durch Wiedererwärmung der getrockneten Druckluft
Beste Betriebssicherheit von Produktionsanlagen - durch taupunktstabilen Dauerbetrieb
Wärmetauscher - Hohe Effizienz durch Wärmetauscher aus Aluminium inklusive Separator
Produktbeschreibung:
Einfache Steuerung –eine Steuerung für alle Schneider Kältetrockner
Kälte-Drucklufttrockner mit 3°C Drucktaupunkt für anspruchsvolle Aufgaben im Dauereinsatz
Serienmäßig mit hochwertigem elektronisch niveaugesteuertem Kondensatablass
Höchste Betriebssicherheit von Produktionsanlagen durch taupunktstabilen Dauerbetrieb
Platzsparende Installation durch kompakte Ausmaße (nicht für Wandmontage vorgesehen)
Technische Daten:
Volumenstrom bei Drucktaupunkt +3°C bei 7 bar
3000 l/min
Druckverlust
0,20 bar
Gewicht
44 kg
Abmessungen (BxTxH)
370x497x764 mm
Luftabgang
G 1"i
Leistungsaufnahme
0,72 kW
Auslegungsdaten für Druckluft-Trockner & -Filter
Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen.
Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1):
p1 [bar]
3
4
5
6
7
8
(f1)
0,75
0,85
0,90
0,95
1,00
1,04
9
10
11
12
14
16
1,07
1,10
1,12
1,14
1,18
1,20
Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2):
t1 [°C]
30
35
40
45
50
(f2)
1,25
1,00
0,85
0,75
0,60
Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3):
tc [°C]
25
30
35
40
45
(f3)
1,00
0,96
0,92
0,88
0,80
Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4)
tdp [°C]
3
5
7
9
(f4)
1,00
1,2
1,35
1,45
Korrekturfaktoren für Druckluft-Filter
Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren:
p1 [bar]
1
2
3
4
5
6
(f)
0,138
0,53
0,65
0,76
0,84
0,92
7
8
9
10
12
16
1,00
1,07
1,13
1,19
1,31
2,31
Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner
Betriebsdruck
35 °C
40 °C
45 °C
50°C
5 bar
0,75
0,64
0,61
0,59
6 bar
0,89
0,78
0,73
0,67
7 bar
1,00
0,91
0,82
0,79
8 bar
1,08
1,00
0,94
0,86
9 bar
1,26
1,08
1,03
0,99
10 bar
1,31
1,16
1,07
1,03
11 bar
1,36
1,24
1,10
1,07
12 bar
1,49
1,36
1,23
1,18
13 bar
1,62
1,47
1,35
1,29
14 bar
1,71
1,57
1,46
1,38
15 bar
1,79
1,67
1,57
1,46
16 bar
1,90
1,77
1,66
1,55
Sofort verfügbar
30
%
Schneider-Kältetrockner DK 2350 SMART FC (E5) 4102005954
Optimale Luftqualität. Die Druckuft-Kältetrockner SMART sorgen für eine ideale Aufbereitung der Druckluft. Dies gewährleistet optimale Arbeitsergebnisse und minimiert die Kosten für Nacharbeiten. Zusätzlich verlängern sie die Lebensdauer Ihrer Druckluftwerkzeuge und -maschinen und verringern den Wartungsaufwand Ihrer Druckluftanlage.
Breites Portfolio. Das genau auf kW-Klassen abgestimmte Portfolio bietet für alle Druckluft-Anlagen den optimalen Kältetrockner. Ob im kleinen Bereich ab 350 l/min oder für große Anlagen bis 10.000 l/min bietet Schneider airsystems den idealen Trockner - und das mit ein und derselben Steuerungsoberfläche! Intuitiv und einfach!
Betriebssicherheit. Optimale und dauerhafte Arbeitsergebnisse durch zuverlässig auf 3°C Drucktaupunkt gekühlte Druckluft. Das resultierte aus einem taupunktstabilen Dauerbetrieb. Somit ist eine gleichbleibende Qualität der betrieblichen Anwendungen mit Druckluft dauerhaft gewährleistet.
Nutzenargumente DK 2350 SMART - DK 10000 SMART
Neuer Kältemittelverdichter - Höchsteffizienter Rotationskompressor (Ab DK 3600 SMART)
Kältemittel R410A - Exzellente Werte in der Wärmeübertragung (Ab DK 3600 SMART)
Einfache Bedienung - durch intuitive Steuerung
Platzsparende Installation - durch geringe Aufstellmaße
Idealer Schutz der DL-Leitung vor Korrosion - durch Wiedererwärmung der getrockneten Druckluft
Beste Betriebssicherheit von Produktionsanlagen - durch taupunktstabilen Dauerbetrieb
Wärmetauscher - Hohe Effizienz durch Wärmetauscher aus Aluminium inklusive Separator
Produktbeschreibung:
Einfache Steuerung –eine Steuerung für alle Schneider Kältetrockner
Kälte-Drucklufttrockner mit 3°C Drucktaupunkt für anspruchsvolle Aufgaben im Dauereinsatz
Serienmäßig mit hochwertigem elektronisch niveaugesteuertem Kondensatablass
Höchste Betriebssicherheit von Produktionsanlagen durch taupunktstabilen Dauerbetrieb
Platzsparende Installation durch kompakte Ausmaße (nicht für Wandmontage vorgesehen)
Technische Daten:
Volumenstrom bei Drucktaupunkt +3°C bei 7 bar
2350 l/min
Druckverlust
0,14 bar
Gewicht
44 kg
Abmessungen (BxTxH)
370x497x764 mm
Luftabgang
G 1"i
Leistungsaufnahme
0,67 kW
Kältemittel
R513A
Auslegungsdaten für Druckluft-Trockner & -Filter
Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen.
Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1):
p1 [bar]
3
4
5
6
7
8
(f1)
0,75
0,85
0,90
0,95
1,00
1,04
9
10
11
12
14
16
1,07
1,10
1,12
1,14
1,18
1,20
Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2):
t1 [°C]
30
35
40
45
50
(f2)
1,25
1,00
0,85
0,75
0,60
Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3):
tc [°C]
25
30
35
40
45
(f3)
1,00
0,96
0,92
0,88
0,80
Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4)
tdp [°C]
3
5
7
9
(f4)
1,00
1,2
1,35
1,45
Korrekturfaktoren für Druckluft-Filter
Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren:
p1 [bar]
1
2
3
4
5
6
(f)
0,138
0,53
0,65
0,76
0,84
0,92
7
8
9
10
12
16
1,00
1,07
1,13
1,19
1,31
2,31
Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner
Betriebsdruck
35 °C
40 °C
45 °C
50°C
5 bar
0,75
0,64
0,61
0,59
6 bar
0,89
0,78
0,73
0,67
7 bar
1,00
0,91
0,82
0,79
8 bar
1,08
1,00
0,94
0,86
9 bar
1,26
1,08
1,03
0,99
10 bar
1,31
1,16
1,07
1,03
11 bar
1,36
1,24
1,10
1,07
12 bar
1,49
1,36
1,23
1,18
13 bar
1,62
1,47
1,35
1,29
14 bar
1,71
1,57
1,46
1,38
15 bar
1,79
1,67
1,57
1,46
16 bar
1,90
1,77
1,66
1,55
Sofort verfügbar
30
%
Schneider Kondensatableiter - KAL - Ecomat CDE 10 - Ersatz für Schneider Ecomat 3100 - 6,3 m³/min - 6.300 l/min
Einfache Installation über Anbausatz
Kompakte Bauweise
Weniger Instandsetzungsaufwand durch automatische Ableitung des anfallenden Kondensats
Schonung des Behälters und Verlängerung dessen Lebensdauer durch permanente Ableitung des aggressiven Kondensats
Weniger Luftverlust aufgrund elektronischer Niveauerfassung
Für alle Anwendungen bis 16 barTIPP: Vermeiden Sie den Einsatz von Schwimmerableitern oder Ableitern mit zeitgesteuertem Ablass: Diese Ableiter sind wartungsintensiv und echte Energiefresser
Technische Daten
für Ansaugleistung
6.300 l/min
Gewicht
0,90 kg
Luftanschluss
G1/2"i
Abmessungen (BxTxH)
160x69x116 mm
