Schneider airsystems Aufbereitung
Schneider airsystems bietet Ihnen alles zur perfekten Druckluft-Aufbereitung: Filterdruckminderer, Druckregler, Ecomaten, Kondensatableiter-Sets, Anbausätze und vieles mehr.
Schneider Aufbereitung - Seite 2
Schneider Aufbereitung - Seite 3
Schneider Aufbereitung - Seite 4
Schneider Aufbereitung - Seite 5
Schneider Aufbereitung - Seite 6
Schneider Aufbereitung - Seite 7
Schneider Aufbereitung - Seite 8
Schneider Aufbereitung - Seite 9
Schneider Aufbereitung - Seite 10
Schneider Aufbereitung - Seite 11
Sofort verfügbar
15
%

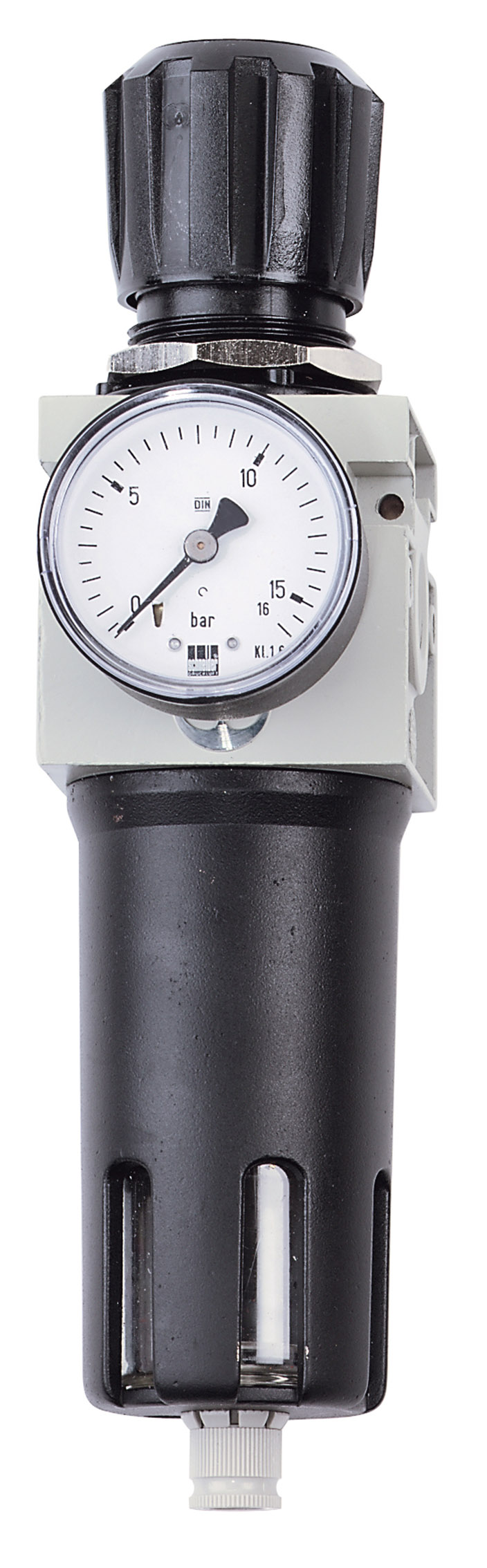

Schneider-Filterdruckminderer FDM 1/2 W DGKD425026
Vereint die technischen Vorteile des Druckminderers und des Filter-Wasserabscheiders in einer noch kompakteren Baugröße
Halbautomatische Entwässerung
Manometeranschluss G 1/8"i
Regelbereich 0-12 bar
Serienmäßig mit Manometer und Filterelement 20 µm
Zur Montage an Maschinen oder Wänden
Sofort verfügbar
25
%
Doppelnippel DNL-MS-R1/4a x R1/4a DGKE030052
Messing
Lösbar
Konische Abdichtung
Technische Daten
Inhalt
1
Sofort verfügbar
20
%
Sofort verfügbar
15
%

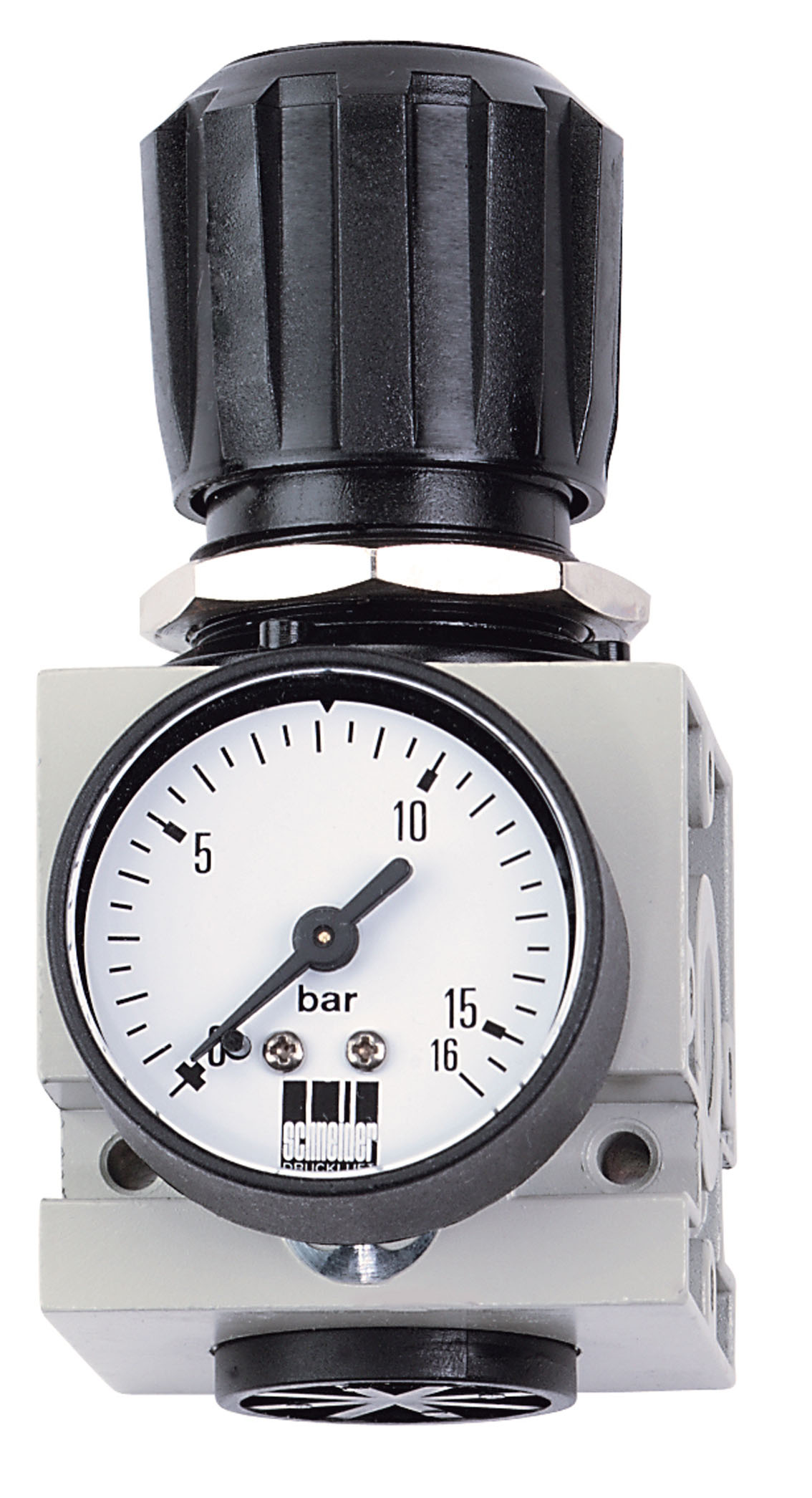

Schneider-Druckminderer DM 1/2 W DGKD402002
Entlüftungsfunktion für genaues und schnelles Regeln
Hohe Funktionssicherheit durch Druckregulierung mit Kolben
Hohe Druckstabilität des Sekundärdrucks (Einstelldruck) auch wenn sich der Eingangsdruck oder die Durchflussmenge ändert
Einstellknopf arretierbar
Montage unabhängig von Durchflussrichtung möglich, da beidseitig Anschlussmöglichkeit für Manometer
Regelbereich 0-12 bar
Serienmäßig mit Manometer
Zur Montage an Maschinen oder Wänden, integrierbar in Schalttafeln
Technische Daten
Anschlussgewinde
G 1/2"i
Maß A
60 mm
Maß B
130 mm
Maß D
60 mm
Maß E
46 mm
Anschluss Manometer
G 1/8"i
Maß C
60 mm
Sofort verfügbar
15
%
Schneider-Druckminderer DM 1/4 W DGKD202002
Hohe Druckstabilität des Sekundärdrucks (Einstelldruck) auch wenn sich der Eingangsdruck oder die Durchflussmenge ändert
Einstellknopf arretierbar
Montage unabhängig von Durchflussrichtung möglich, da beidseitig Anschlussmöglichkeit für Manometer
Regelbereich 0-12 bar
Serienmäßig mit Manometer
Zur Montage an Maschinen oder Wänden. Integrierbar in Schalttafeln
Entlüftungsfunktion für genaues und schnelles Regeln
Hohe Funktionssicherheit durch Druckregulierung mit Kolben
Technische Daten
Anschlussgewinde
G 1/4"i
Maß A
42 mm
Maß B
94 mm
Maß D
42 mm
Maß E
32 mm
Anschluss Manometer
G 1/8"i
Maß C
42 mm
Sofort verfügbar
15
%

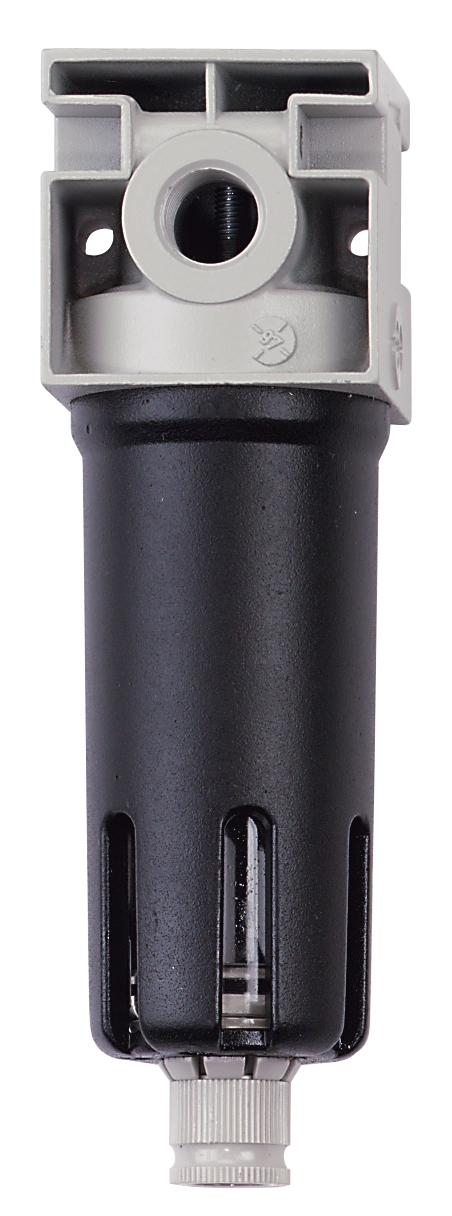

Schneider-Filter-Wasserabscheider FWA 1/2 W DGKD421002
Maximale Abscheidung von Schmutzpartikeln und Kondensat durch zentrifugale Beschleunigung der Druckluft
Zweistufig mechanisch wirkender Filter mit 20 µm
Als Reinigungsstufe vor dem Druckminderer
Geringer Druckabfall
Halbautomatische Entwässerung
Technische Daten
Anschlussgewinde
G 1/2"i
Maß A
60 mm
Maß B
180 mm
Maß D
60 mm
Maß E
46 mm
Kond.beh.Volumen
45 cm³
Maß C
60 mm
Sofort verfügbar
Filterdruckminderer Druckregler FDM 1/4 0-10 bar D225027 G225027 DGKD225027
Filterregler mit RollmembraneHoher Durchfluss bei geringen DruckverlustenExzellente KondensatabscheidungHalbautomatikablassRMSA: Kondensatentleerung mit manuellem und automatischem Ablass im drucklosen Zustand360° Sichtbehälter Filterdruckregler AnschlussG1/4Regelbereich0-10 barEingangsdruckmax. 13 barFilter50 µm Manometer AnschlussG1/8 rückseitigDurchmesser40 mmDruck0 - 10 bar/145 psiSkaleneinteilung0,5Klasse1,6Das passende Ersatzteil für Ihr Schneider-Produkt finden Sie im Schneider Ersatzteilkatalog. Sobald Sie das richtige Ersatzteil gefunden haben, können Sie es hier direkt online bestellen.
>> Hier geht´s zum Schneider Ersatzteilkatalog
Unser Sortiment umfasst Ersatzteile für alle Schneider-Produktbereiche:
Schneider Kompressoren
Schneider Druckluft-Aufbereitung
Schneider Druckluft-Verteilung
Schneider Druckluft-Werkzeuge
Eigenschaften des Online-Katalogs:
Vielfältige Suchfunktionen erleichtern das Auffinden gesuchter Ersatzteile
Detailansichten mit Zoomfunktion ermöglichen eine optimale Darstellung
Stücklisten mit Einzelpositionen und Preisen für größtmögliche Transparenz
Alle anderen Schneider Druckluft Ersatzteile nennen wir Ihnen gerne auf Anfrage.
!! Bitte beachten Sie, dass wir zu jeder Ersatzteilanfrage zwingend den Geräte-Typ, das Baujahr und die Seriennummer benötigen. Ohne diese Angaben ist eine Bearbeitung leider nicht möglich!Wir freuen uns auf Ihre Kontaktaufnahme.
Sofort verfügbar
30
%
Lagerabverkauf
Schneider-Kältetrockner DK 350 SMART 4102005949
Optimale Luftqualität. Die Druckuft-Kältetrockner SMART sorgen für eine ideale Aufbereitung der Druckluft. Dies gewährleistet optimale Arbeitsergebnisse und minimiert die Kosten für Nacharbeiten. Zusätzlich verlängern sie die Lebensdauer Ihrer Druckluftwerkzeuge und -maschinen und verringern den Wartungsaufwand Ihrer Druckluftanlage.
Breites Portfolio. Das genau auf kW-Klassen abgestimmte Portfolio bietet für alle Druckluft-Anlagen den optimalen Kältetrockner. Ob im kleinen Bereich ab 350 l/min oder für große Anlagen bis 10.000 l/min bietet Schneider airsystems den idealen Trockner - und das mit ein und derselben Steuerungsoberfläche! Intuitiv und einfach!
Betriebssicherheit. Optimale und dauerhafte Arbeitsergebnisse durch zuverlässig auf 3°C Drucktaupunkt gekühlte Druckluft. Das resultierte aus einem taupunktstabilen Dauerbetrieb. Somit ist eine gleichbleibende Qualität der betrieblichen Anwendungen mit Druckluft dauerhaft gewährleistet.
Nutzenargumente DK 350 SMART - DK 1825 SMART
Optionales Zubehör 1 - DK350 - DK1825 mit optionalem Bypass
Optionales Zubehör 2 - DK350 - DK1825 mit optionaler Filtereinheit
Idealer Schutz der DL-Leitung vor Korrosion - durch Wiedererwärmung der getrockneten Druckluft
Platzsparende Installation - durch geringe Aufstellmaße
Beste Betriebssicherheit von Produktionsanlagen - durch taupunktstabilen Dauerbetrieb
Wärmetauscher - Hohe Effizienz durch Wärmetauscher aus Edelstahlplatten
Produktbeschreibung:
Einfache Steuerung –eine Steuerung für alle Schneider Kältetrockner
Kälte-Drucklufttrockner mit 3°C Drucktaupunkt für anspruchsvolle Aufgaben im Dauereinsatz
Serienmäßig mit hochwertigem elektronisch niveaugesteuertem Kondensatablass
Höchste Betriebssicherheit von Produktionsanlagen durch taupunktstabilen Dauerbetrieb
Platzsparende Installation durch kompakte Ausmaße (nicht für Wandmontage vorgesehen)
Optionale Installation von Filterelementen
VorfilterVF-DVP 10
FeinstfilterFF-DVP 10
Technische Daten:
Volumenstrom bei Drucktaupunkt +3°C bei 7 bar
350 l/min
Druckverlust
0,15 bar
Gewicht
19 kg
Abmessungen (BxTxH)
350x493x450 mm
Luftabgang
G 3/4"a
Leistungsaufnahme
0,13 kW
Kältemittel
R513A
Auslegungsdaten für Druckluft-Trockner & -Filter
Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen.
Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1):
p1 [bar]
3
4
5
6
7
8
(f1)
0,75
0,85
0,90
0,95
1,00
1,04
9
10
11
12
14
16
1,07
1,10
1,12
1,14
1,18
1,20
Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2):
t1 [°C]
30
35
40
45
50
(f2)
1,25
1,00
0,85
0,75
0,60
Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3):
tc [°C]
25
30
35
40
45
(f3)
1,00
0,96
0,92
0,88
0,80
Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4)
tdp [°C]
3
5
7
9
(f4)
1,00
1,2
1,35
1,45
Korrekturfaktoren für Druckluft-Filter
Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren:
p1 [bar]
1
2
3
4
5
6
(f)
0,138
0,53
0,65
0,76
0,84
0,92
7
8
9
10
12
16
1,00
1,07
1,13
1,19
1,31
2,31
Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner
Betriebsdruck
35 °C
40 °C
45 °C
50°C
5 bar
0,75
0,64
0,61
0,59
6 bar
0,89
0,78
0,73
0,67
7 bar
1,00
0,91
0,82
0,79
8 bar
1,08
1,00
0,94
0,86
9 bar
1,26
1,08
1,03
0,99
10 bar
1,31
1,16
1,07
1,03
11 bar
1,36
1,24
1,10
1,07
12 bar
1,49
1,36
1,23
1,18
13 bar
1,62
1,47
1,35
1,29
14 bar
1,71
1,57
1,46
1,38
15 bar
1,79
1,67
1,57
1,46
16 bar
1,90
1,77
1,66
1,55
Sofort verfügbar
Schneider Zubehör Feinstfilter - Filterelement für FG 765
Beschreibung:
max. Partikelgröße 1 µm
Öl-Aerosol-Konzentration 0,3 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 3/3
Technische Daten:
Volumenstrom
765
(m³/h)/bar
Volumenstrom
12750
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
3 / - / 3
Sofort verfügbar
Schneider Zubehör Vorfilter - Filterelement für FP 765
Beschreibung:
max. Partikelgröße 5 µm
Öl-Aerosol-Konzentration 1 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3
Technische Daten:
Volumenstrom
765
(m³/h)/bar
Volumenstrom
12750
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
4 / - / 3
Sofort verfügbar
Schneider Zubehör Mikrofilter - Filterelement für FC 765
Beschreibung:
max. Partikelgröße 0,01 µm
Öl-Aerosol-Konzentration 0,01 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 1/2
Technische Daten:
Volumenstrom
765
(m³/h)/bar
Volumenstrom
12750
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
1 / - / 2
Sofort verfügbar
20
%
Schneider Mikrofilter FC 144
Beschreibung:
max. Partikelgröße 0,01 μm
Öl-Aerosol-Konzentration 0,01 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 1/2
Technische Daten:
Volumenstrom
144
m³/h
Volumenstrom
2400
l/min
Luftanschluss
G3/4
Abmessungen
A) 127
mm
B) 32
mm
C) 285
mm
D) 80
mm
Gewicht
1,7
kg
Standardmäßige Ausstattung
mit automatischem Ablass ohne Adapter
Luftreinheitsklasse nach
ISO 8573-1:2010
1 / - / 2
Sofort verfügbar
Schneider Zubehör Feinstfilter - Filterelement für FG 545
Beschreibung:
max. Partikelgröße 1 µm
Öl-Aerosol-Konzentration 0,3 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 3/3
Technische Daten:
Volumenstrom
545
(m³/h)/bar
Volumenstrom
9084
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
3 / - / 3
Sofort verfügbar
20
%
Schneider Feinstfilter FG 144
Beschreibung:
max. Partikelgröße 1 μm
Öl-Aerosol-Konzentration 0,3 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 3/3
Technische Daten:
Volumenstrom
144
m³/h
Volumenstrom
2400
l/min
Luftanschluss
G3/4
Abmessungen
A) 127
mm
B) 32
mm
C) 285
mm
D) 80
mm
Gewicht
1,7
kg
Standardmäßige Ausstattung
mit automatischem Ablass mit Adapter
Luftreinheitsklasse nach
ISO 8573-1:2010
3 / - / 3
Sofort verfügbar
20
%
Schneider Vorfilter FP 144
Beschreibung:
max. Partikelgröße 5 μm
Öl-Aerosol-Konzentration 1 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3
Technische Daten:
Volumenstrom
144
m³/h
Volumenstrom
2400
l/min
Luftanschluss
G3/4
Abmessungen
A) 127
mm
B) 32
mm
C) 285
mm
D) 80
mm
Gewicht
1,7
kg
Standardmäßige Ausstattung
mit automatischem Ablass ohne Adapter
Luftreinheitsklasse nach
ISO 8573-1:2010
4 / - / 3
Sofort verfügbar
Schneider Zubehör Vorfilter - Filterelement für FP 545
Beschreibung:
max. Partikelgröße 5 µm
Öl-Aerosol-Konzentration 1 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3
Technische Daten:
Volumenstrom
545
(m³/h)/bar
Volumenstrom
9084
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
4 / - / 3
Sofort verfügbar
Schneider Zubehör Aktivkohlefilter - Filterelement für FV 765
Beschreibung:
max. Partikelgröße 5 µm
Öl-Aerosol-Konzentration 1 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3
Technische Daten:
Volumenstrom
765
(m³/h)/bar
Volumenstrom
12750
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
4 / - / 3
Sofort verfügbar
20
%
Schneider Mikrofilter FC 178
Beschreibung:
max. Partikelgröße 0,01 μm
Öl-Aerosol-Konzentration 0,01 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 1/2
Technische Daten:
Volumenstrom
178
m³/h
Volumenstrom
2964
l/min
Luftanschluss
G1
Abmessungen
A) 127
mm
B) 32
mm
C) 285
mm
D) 80
mm
Gewicht
1,7
kg
Standardmäßige Ausstattung
mit automatischem Ablass ohne Adapter
Luftreinheitsklasse nach
ISO 8573-1:2010
1 / - / 2
Sofort verfügbar
20
%
Schneider Feinstfilter FG 178
Beschreibung:
max. Partikelgröße 1 µm
Öl-Aerosol-Konzentration 0,3 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 3/3
Technische Daten:
Volumenstrom
178
(m³/h)/bar
Volumenstrom
2.964
l/min
Luftanschluss
G1
Abmessungen A
127
mm
Abmessungen B
32
mm
Abmessungen C
285
mm
Abmessungen E
80
mm
Gewicht
1,7
kg
Standardmäßige Ausstattung
mit automatischem Ablass mit Adapter
Luftreinheitsklasse nach ISO 8573-1:2010
3 / - / 3
Sofort verfügbar
20
%
Schneider Vorfilter FP 178
Beschreibung:
max. Partikelgröße 5 μm
Öl-Aerosol-Konzentration 1 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3
Technische Daten:
Volumenstrom
178
m³/h
Volumenstrom
2964
l/min
Luftanschluss
G1
Abmessungen
A) 127
mm
B) 32
mm
C) 285
mm
D) 80
mm
Gewicht
1,7
kg
Standardmäßige Ausstattung
mit automatischem Ablass ohne Adapter
Luftreinheitsklasse nach
ISO 8573-1:2010
4 / - / 3
Sofort verfügbar
20
%
Schneider Feinstfilter FG 119
Beschreibung:
max. Partikelgröße 1 μm
Öl-Aerosol-Konzentration 0,3 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 3/3
Technische Daten:
Volumenstrom
119
m³/h
Volumenstrom
1986
l/min
Luftanschluss
G1/2
Abmessungen
A) 127
mm
B) 32
mm
C) 285
mm
D) 80
mm
Gewicht
1,7
kg
Standardmäßige Ausstattung
mit automatischem Ablass ohne Adapter
Luftreinheitsklasse nach
ISO 8573-1:2010
3 / - / 3
Sofort verfügbar
20
%
Schneider Vorfilter FP 119
Beschreibung:
max. Partikelgröße 5 μm
Öl-Aerosol-Konzentration 1 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3
Technische Daten:
Volumenstrom
119
m³/h
Volumenstrom
1986
l/min
Luftanschluss
G1/2
Abmessungen
A) 127
mm
B) 32
mm
C) 285
mm
D) 80
mm
Gewicht
1,7
kg
Standardmäßige Ausstattung
mit automatischem Ablass ohne Adapter
Luftreinheitsklasse nach
ISO 8573-1:2010
4 / - / 3
