RENNER Kältetrockner: Mit Markengeräten zur trockenen Druckluft

Renner-DruckluftkältetrocknerModell RKT-CQ 0360 mit zeitgesteuertem Magnetventil Technische Daten: Modell CQ 0360 AB Drucktaupunkt + 5° C Volumenstrom 360 m³/h Druck max. 14 bar Spannungsversorgung 1Ph / 230 V / 50Hz Stromverbrauch 0.81 kW Anschluss G 1 1/2 Medium Druckluft Mediumtemperatur max. 55 °C Umgebungstemperatur 25 °C Kältemittel R407C Schutzklasse IP20 Gewicht 61 kg Schalldruckpegel < 70 dB (A) Abmessungen (HxBxT) 870 x 480 x 660 mm Spannungsversorgung 1Ph / 230 V / 50 Hz   Funktionsprinzip Kälte-Drucklufttrockner für kleine bis mittlere VolumenströmeDie Druckluft wird zur Aufbereitung in den Kälte-Drucklufttrockner geführt und im Luft-Luft-Wärmeaustauscher vorgekühlt. Diese Vorkühlung erfolgt im Gegenstrom zur austretenden, abgekühlten Druckluft und arbeitet deshalb völlig ohne zusätzlichen Energiebedarf. Die weitere Abkühlung auf den Drucktaupunkt erfolgt im Kältemittel-Luft-Wärmeaustauscher, der durch einen Kältemittelkreislauf gekühlt wird. Während des gesamten Kühlvorgangs fällt Feuchtigkeit der Druckluft als Kondensat aus und wird automatisch abgeleitet. Die aufbereitete Druckluft wird vor ihrem Austritt im Luft-Luft-Wärmeübertrager durch die eintretende Druckluft wieder erwärmt. Die Kälteleistung wird durch einen Heißgasregler kontrolliert um das Einfrieren des Wärmeaustauschers im Teillastfall auszuschließen. Merkmale der  Trockner CQ 0020 AB - CQ 0850 AB Vorteile / Nutzen Aluminiumplattenwärmetauscher Keine Korrosion innerhalb des Wärmeübertragers durch den Kontakt mit feuchter Druckluft Hohe Überlastbarkeit bis zu einem Drucktaupunkt von ca.  +20 °C Im Falle von Überlastung schaltet der Trockner erst ab einem Drucktaupunkt von ca. +20 °C ab Zeitgesteuertes Magnetventil Sichere Kondensatableitung Alle Trockner sind mit einem stabilen Metallgehäuse ausgestattet Optimaler Schutz gegen Beschädigungen und gegen Schmutz Kompaktes Design und ein sehr geringes Gewicht Reduzierter Platzbedarf (geringer Lagerplatzbedarf, geringe Transportkosten und geringer Platzbedarf am  Aufstellungsort).   Optional mit niveaugesteurtem Kondensatableiter lieferbar! Korrigierte Kältetrocknerleistung bei abweichenden Betriebsbedingungen: Arbeits-druck Faktor/FP Drucktau-punkt Faktor/FDTP Umgebungs-temperatur Faktor/FTA Eintritts-temperatur Faktor/FTI 2 bar 0,60 3°C DTP 0,90 25°C 1,00 30°C 1,17 3 bar 0,70 5°C DTP 1,00 30°C 0,97 35°C 1,00 4 bar 0,80 7°C DTP 1,11 35°C 0,94 40°C 0,88 5 bar 0,88 10°C DTP 1,25 40°C 0,87 45°C 0,75 6 bar 0,94     45°C 0,78 50°C 0,58 7 bar 1,00         55°C 0,48 8 bar 1,04             9 bar 1,06             10 bar 1,09             11 bar 1,10             12 bar 1,12             13 bar 1,14             14 bar 1,15             15 bar 1,16             16 bar 1,17               Korrigierte Trocknerleistung = Eintrittsvolumenstrom : (FP x FDTP x FTA x FTI)   Elektrischer Anschluss: 230 V / 50 Hz / 1 Phase *Leistung gem. DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C (Leistung berechnet auf +5 °C) bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck.

Renner-DruckluftkältetrocknerModell RKT-CQ 0450 mit zeitgesteuertem Magnetventil Technische Daten: Modell CQ 0450 AB Drucktaupunkt + 5° C Volumenstrom 450 m³/h Druck max 14 bar Spannungsversorgung 1Ph / 230 V / 50Hz Stromverbrauch 0.76 kW Anschluss G 1 1/2 Medium Druckluft Mediumtemperatur max. 55 °C Umgebungstemperatur 25 °C Kältemittel R407C Schutzklasse IP20 Gewicht 68 kg Schalldruckpegel < 70 dB (A) Abmessungen (HxBxT) 870 x 480 x 660 mm Spannungsversorgung 1Ph / 230 V / 50 Hz   Funktionsprinzip Kälte-Drucklufttrockner für kleine bis mittlere VolumenströmeDie Druckluft wird zur Aufbereitung in den Kälte-Drucklufttrockner geführt und im Luft-Luft-Wärmeaustauscher vorgekühlt. Diese Vorkühlung erfolgt im Gegenstrom zur austretenden, abgekühlten Druckluft und arbeitet deshalb völlig ohne zusätzlichen Energiebedarf. Die weitere Abkühlung auf den Drucktaupunkt erfolgt im Kältemittel-Luft-Wärmeaustauscher, der durch einen Kältemittelkreislauf gekühlt wird. Während des gesamten Kühlvorgangs fällt Feuchtigkeit der Druckluft als Kondensat aus und wird automatisch abgeleitet. Die aufbereitete Druckluft wird vor ihrem Austritt im Luft-Luft-Wärmeübertrager durch die eintretende Druckluft wieder erwärmt. Die Kälteleistung wird durch einen Heißgasregler kontrolliert um das Einfrieren des Wärmeaustauschers im Teillastfall auszuschließen. Merkmale der  Trockner CQ 0020 AB - CQ 0850 AB Vorteile / Nutzen Aluminiumplattenwärmetauscher Keine Korrosion innerhalb des Wärmeübertragers durch den Kontakt mit feuchter Druckluft Hohe Überlastbarkeit bis zu einem Drucktaupunkt von ca.  +20 °C Im Falle von Überlastung schaltet der Trockner erst ab einem Drucktaupunkt von ca. +20 °C ab Zeitgesteuertes Magnetventil Sichere Kondensatableitung Alle Trockner sind mit einem stabilen Metallgehäuse ausgestattet Optimaler Schutz gegen Beschädigungen und gegen Schmutz Kompaktes Design und ein sehr geringes Gewicht Reduzierter Platzbedarf (geringer Lagerplatzbedarf, geringe Transportkosten und geringer Platzbedarf am  Aufstellungsort).   Optional mit niveaugesteurtem Kondensatableiter lieferbar! Korrigierte Kältetrocknerleistung bei abweichenden Betriebsbedingungen: Arbeits-druck Faktor/FP Drucktau-punkt Faktor/FDTP Umgebungs-temperatur Faktor/FTA Eintritts-temperatur Faktor/FTI 2 bar 0,60 3°C DTP 0,90 25°C 1,00 30°C 1,17 3 bar 0,70 5°C DTP 1,00 30°C 0,97 35°C 1,00 4 bar 0,80 7°C DTP 1,11 35°C 0,94 40°C 0,88 5 bar 0,88 10°C DTP 1,25 40°C 0,87 45°C 0,75 6 bar 0,94     45°C 0,78 50°C 0,58 7 bar 1,00         55°C 0,48 8 bar 1,04             9 bar 1,06             10 bar 1,09             11 bar 1,10             12 bar 1,12             13 bar 1,14             14 bar 1,15             15 bar 1,16             16 bar 1,17               Korrigierte Trocknerleistung = Eintrittsvolumenstrom : (FP x FDTP x FTA x FTI)   Elektrischer Anschluss: 230 V / 50 Hz / 1 Phase *Leistung gem. DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C (Leistung berechnet auf +5 °C) bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck.

Renner-DruckluftkältetrocknerModell RKT-CQ 0360mit niveaugesteuertem Kondensatableiter Technische Daten: Modell CQ 0360 AB Drucktaupunkt + 5° C Volumenstrom 360 m³/h Druck max. 14 bar Spannungsversorgung 1Ph / 230 V / 50Hz Stromverbrauch 0.81 kW Anschluss G 1 1/2 Medium Druckluft Mediumtemperatur max. 55 °C Umgebungstemperatur  25 °C Kältemittel R407C Schutzklasse IP20 Gewicht 61 kg Schalldruckpegel < 70 dB (A) Abmessungen (HxBxT) 870 x 480 x 660 mm Spannungsversorgung 1Ph / 230 V / 50 Hz   Funktionsprinzip Kälte-Drucklufttrockner für kleine bis mittlere VolumenströmeDie Druckluft wird zur Aufbereitung in den Kälte-Drucklufttrockner geführt und im Luft-Luft-Wärmeaustauscher vorgekühlt. Diese Vorkühlung erfolgt im Gegenstrom zur austretenden, abgekühlten Druckluft und arbeitet deshalb völlig ohne zusätzlichen Energiebedarf. Die weitere Abkühlung auf den Drucktaupunkt erfolgt im Kältemittel-Luft-Wärmeaustauscher, der durch einen Kältemittelkreislauf gekühlt wird. Während des gesamten Kühlvorgangs fällt Feuchtigkeit der Druckluft als Kondensat aus und wird automatisch abgeleitet. Die aufbereitete Druckluft wird vor ihrem Austritt im Luft-Luft-Wärmeübertrager durch die eintretende Druckluft wieder erwärmt. Die Kälteleistung wird durch einen Heißgasregler kontrolliert um das Einfrieren des Wärmeaustauschers im Teillastfall auszuschließen. Merkmale der  Trockner CQ 0020 AB - CQ 0850 AB Vorteile / Nutzen Aluminiumplattenwärmetauscher Keine Korrosion innerhalb des Wärmeübertragers durch den Kontakt mit feuchter Druckluft Hohe Überlastbarkeit bis zu einem Drucktaupunkt von ca.  +20 °C Im Falle von Überlastung schaltet der Trockner erst ab einem Drucktaupunkt von ca. +20 °C ab niveaugesteuertem Kondensatableiter Sichere Kondensatableitung Alle Trockner sind mit einem stabilen Metallgehäuse ausgestattet Optimaler Schutz gegen Beschädigungen und gegen Schmutz Kompaktes Design und ein sehr geringes Gewicht Reduzierter Platzbedarf (geringer Lagerplatzbedarf, geringe Transportkosten und geringer Platzbedarf am  Aufstellungsort). Korrigierte Kältetrocknerleistung bei abweichenden Betriebsbedingungen: Arbeits-druck Faktor/FP Drucktau-punkt Faktor/FDTP Umgebungs-temperatur Faktor/FTA Eintritts-temperatur Faktor/FTI 2 bar 0,60 3°C DTP 0,90 25°C 1,00 30°C 1,17 3 bar 0,70 5°C DTP 1,00 30°C 0,97 35°C 1,00 4 bar 0,80 7°C DTP 1,11 35°C 0,94 40°C 0,88 5 bar 0,88 10°C DTP 1,25 40°C 0,87 45°C 0,75 6 bar 0,94     45°C 0,78 50°C 0,58 7 bar 1,00         55°C 0,48 8 bar 1,04             9 bar 1,06             10 bar 1,09             11 bar 1,10             12 bar 1,12             13 bar 1,14             14 bar 1,15             15 bar 1,16             16 bar 1,17             Korrigierte Trocknerleistung = Eintrittsvolumenstrom : (FP x FDTP x FTA x FTI)   Elektrischer Anschluss: 230 V / 50 Hz / 1 Phase *Leistung gem. DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C (Leistung berechnet auf +5 °C) bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck.

Renner-DruckluftkältetrocknerModell CQ 0225 mit zeitgesteuertem Magnetventil Technische Daten: Modell CQ 0225 AB Drucktaupunkt + 5° C Volumenstrom 225 m³/h Druck max. 14 bar Spannungsversorgung 1Ph / 230 V / 50Hz Stromverbrauch 0.71 kW Anschluss G 1 1/4 Medium Druckluft Mediumtemperatur max. 55 °C Umgebungstemperatur 25 °C Kältemittel R407C Schutzklasse IP20 Gewicht 56 kg Schalldruckpegel < 70 dB (A) Abmessungen (HxBxT) 870 x 480 x 660 mm Spannungsversorgung 1Ph / 230 V / 50 Hz   Funktionsprinzip Kälte-Drucklufttrockner für kleine bis mittlere VolumenströmeDie Druckluft wird zur Aufbereitung in den Kälte-Drucklufttrockner geführt und im Luft-Luft-Wärmeaustauscher vorgekühlt. Diese Vorkühlung erfolgt im Gegenstrom zur austretenden, abgekühlten Druckluft und arbeitet deshalb völlig ohne zusätzlichen Energiebedarf. Die weitere Abkühlung auf den Drucktaupunkt erfolgt im Kältemittel-Luft-Wärmeaustauscher, der durch einen Kältemittelkreislauf gekühlt wird. Während des gesamten Kühlvorgangs fällt Feuchtigkeit der Druckluft als Kondensat aus und wird automatisch abgeleitet. Die aufbereitete Druckluft wird vor ihrem Austritt im Luft-Luft-Wärmeübertrager durch die eintretende Druckluft wieder erwärmt. Die Kälteleistung wird durch einen Heißgasregler kontrolliert um das Einfrieren des Wärmeaustauschers im Teillastfall auszuschließen. Merkmale der  Trockner CQ 0020 AB - CQ 0850 AB Vorteile / Nutzen Aluminiumplattenwärmetauscher Keine Korrosion innerhalb des Wärmeübertragers durch den Kontakt mit feuchter Druckluft Hohe Überlastbarkeit bis zu einem Drucktaupunkt von ca.  +20 °C Im Falle von Überlastung schaltet der Trockner erst ab einem Drucktaupunkt von ca. +20 °C ab Zeitgesteuertes Magnetventil Sichere Kondensatableitung Alle Trockner sind mit einem stabilen Metallgehäuse ausgestattet Optimaler Schutz gegen Beschädigungen und gegen Schmutz Kompaktes Design und ein sehr geringes Gewicht Reduzierter Platzbedarf (geringer Lagerplatzbedarf, geringe Transportkosten und geringer Platzbedarf am  Aufstellungsort   Optional mit niveaugesteurtem Kondensatableiter lieferbar! Korrigierte Kältetrocknerleistung bei abweichenden Betriebsbedingungen: Arbeits-druck Faktor/FP Drucktau-punkt Faktor/FDTP Umgebungs-temperatur Faktor/FTA Eintritts-temperatur Faktor/FTI 2 bar 0,60 3°C DTP 0,90 25°C 1,00 30°C 1,17 3 bar 0,70 5°C DTP 1,00 30°C 0,97 35°C 1,00 4 bar 0,80 7°C DTP 1,11 35°C 0,94 40°C 0,88 5 bar 0,88 10°C DTP 1,25 40°C 0,87 45°C 0,75 6 bar 0,94     45°C 0,78 50°C 0,58 7 bar 1,00         55°C 0,48 8 bar 1,04             9 bar 1,06             10 bar 1,09             11 bar 1,10             12 bar 1,12             13 bar 1,14             14 bar 1,15             15 bar 1,16             16 bar 1,17               Korrigierte Trocknerleistung = Eintrittsvolumenstrom : (FP x FDTP x FTA x FTI)   Elektrischer Anschluss: 230 V / 50 Hz / 1 Phase *Leistung gem. DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C (Leistung berechnet auf +5 °C) bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck.

Renner-DruckluftkältetrocknerModell CQ 0180 mit niveaugesteuertem Kondensatableiter Technische Daten: Modell CQ 0180 AB Drucktaupunkt + 5° C Volumenstrom 180 m³/h Druck max. 14 bar Spannungsversorgung 1Ph / 230 V / 50Hz Stromverbrauch 0.53 kW Anschluss G 1 1/4 Medium Druckluft Mediumtemperatur max. 55 °C Umgebungstemperatur 25 °C Kältemittel R134a Schutzklasse IP20 Gewicht 55 kg Schalldruckpegel < 70 dB (A) Abmessungen (HxBxT) 870 x 480 x 660 mm Spannungsversorgung 1Ph / 230 V / 50 Hz   Funktionsprinzip Kälte-Drucklufttrockner für kleine bis mittlere VolumenströmeDie Druckluft wird zur Aufbereitung in den Kälte-Drucklufttrockner geführt und im Luft-Luft-Wärmeaustauscher vorgekühlt. Diese Vorkühlung erfolgt im Gegenstrom zur austretenden, abgekühlten Druckluft und arbeitet deshalb völlig ohne zusätzlichen Energiebedarf. Die weitere Abkühlung auf den Drucktaupunkt erfolgt im Kältemittel-Luft-Wärmeaustauscher, der durch einen Kältemittelkreislauf gekühlt wird. Während des gesamten Kühlvorgangs fällt Feuchtigkeit der Druckluft als Kondensat aus und wird automatisch abgeleitet. Die aufbereitete Druckluft wird vor ihrem Austritt im Luft-Luft-Wärmeübertrager durch die eintretende Druckluft wieder erwärmt. Die Kälteleistung wird durch einen Heißgasregler kontrolliert um das Einfrieren des Wärmeaustauschers im Teillastfall auszuschließen. Merkmale der  Trockner CQ 0020 AB - CQ 0850 AB Vorteile / Nutzen Aluminiumplattenwärmetauscher Keine Korrosion innerhalb des Wärmeübertragers durch den Kontakt mit feuchter Druckluft Hohe Überlastbarkeit bis zu einem Drucktaupunkt von ca.  +20 °C Im Falle von Überlastung schaltet der Trockner erst ab einem Drucktaupunkt von ca. +20 °C ab niveaugesteuertem Kondensatableiter Sichere Kondensatableitung Alle Trockner sind mit einem stabilen Metallgehäuse ausgestattet Optimaler Schutz gegen Beschädigungen und gegen Schmutz Kompaktes Design und ein sehr geringes Gewicht Reduzierter Platzbedarf (geringer Lagerplatzbedarf, geringe Transportkosten und geringer Platzbedarf am  Aufstellungsort).   Korrigierte Kältetrocknerleistung bei abweichenden Betriebsbedingungen: Arbeits-druck Faktor/FP Drucktau-punkt Faktor/FDTP Umgebungs-temperatur Faktor/FTA Eintritts-temperatur Faktor/FTI 2 bar 0,60 3°C DTP 0,90 25°C 1,00 30°C 1,17 3 bar 0,70 5°C DTP 1,00 30°C 0,97 35°C 1,00 4 bar 0,80 7°C DTP 1,11 35°C 0,94 40°C 0,88 5 bar 0,88 10°C DTP 1,25 40°C 0,87 45°C 0,75 6 bar 0,94     45°C 0,78 50°C 0,58 7 bar 1,00         55°C 0,48 8 bar 1,04             9 bar 1,06             10 bar 1,09             11 bar 1,10             12 bar 1,12             13 bar 1,14             14 bar 1,15             15 bar 1,16             16 bar 1,17             Korrigierte Trocknerleistung = Eintrittsvolumenstrom : (FP x FDTP x FTA x FTI)   Elektrischer Anschluss: 230 V / 50 Hz / 1 Phase *Leistung gem. DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C (Leistung berechnet auf +5 °C) bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck.

Renner-DruckluftkältetrocknerModell CQ 0225 mit niveaugesteuertem Kondensatableiter Technische Daten: Modell CQ 0225 AB Drucktaupunkt + 5° C Volumenstrom 225 m³/h Druck max. 14 bar Spannungsversorgung 1Ph / 230 V / 50Hz Stromverbrauch 0.71 kW Anschluss G 1 1/4 Medium Druckluft Mediumtemperatur max. 55 °C Umgebungstemperatur 25 °C Kältemittel R407C Schutzklasse IP20 Gewicht 56 kg Schalldruckpegel < 70 dB (A) Abmessungen (HxBxT) 870 x 480 x 660 mm Spannungsversorgung 1Ph / 230 V / 50 Hz   Funktionsprinzip Kälte-Drucklufttrockner für kleine bis mittlere VolumenströmeDie Druckluft wird zur Aufbereitung in den Kälte-Drucklufttrockner geführt und im Luft-Luft-Wärmeaustauscher vorgekühlt. Diese Vorkühlung erfolgt im Gegenstrom zur austretenden, abgekühlten Druckluft und arbeitet deshalb völlig ohne zusätzlichen Energiebedarf. Die weitere Abkühlung auf den Drucktaupunkt erfolgt im Kältemittel-Luft-Wärmeaustauscher, der durch einen Kältemittelkreislauf gekühlt wird. Während des gesamten Kühlvorgangs fällt Feuchtigkeit der Druckluft als Kondensat aus und wird automatisch abgeleitet. Die aufbereitete Druckluft wird vor ihrem Austritt im Luft-Luft-Wärmeübertrager durch die eintretende Druckluft wieder erwärmt. Die Kälteleistung wird durch einen Heißgasregler kontrolliert um das Einfrieren des Wärmeaustauschers im Teillastfall auszuschließen. Merkmale der  Trockner CQ 0020 AB - CQ 0850 AB Vorteile / Nutzen Aluminiumplattenwärmetauscher Keine Korrosion innerhalb des Wärmeübertragers durch den Kontakt mit feuchter Druckluft Hohe Überlastbarkeit bis zu einem Drucktaupunkt von ca.  +20 °C Im Falle von Überlastung schaltet der Trockner erst ab einem Drucktaupunkt von ca. +20 °C ab niveaugesteuertem Kondensatableiter Sichere Kondensatableitung Alle Trockner sind mit einem stabilen Metallgehäuse ausgestattet Optimaler Schutz gegen Beschädigungen und gegen Schmutz Kompaktes Design und ein sehr geringes Gewicht Reduzierter Platzbedarf (geringer Lagerplatzbedarf, geringe Transportkosten und geringer Platzbedarf am  Aufstellungsort). Korrigierte Kältetrocknerleistung bei abweichenden Betriebsbedingungen: Arbeits-druck Faktor/FP Drucktau-punkt Faktor/FDTP Umgebungs-temperatur Faktor/FTA Eintritts-temperatur Faktor/FTI 2 bar 0,60 3°C DTP 0,90 25°C 1,00 30°C 1,17 3 bar 0,70 5°C DTP 1,00 30°C 0,97 35°C 1,00 4 bar 0,80 7°C DTP 1,11 35°C 0,94 40°C 0,88 5 bar 0,88 10°C DTP 1,25 40°C 0,87 45°C 0,75 6 bar 0,94     45°C 0,78 50°C 0,58 7 bar 1,00         55°C 0,48 8 bar 1,04             9 bar 1,06             10 bar 1,09             11 bar 1,10             12 bar 1,12             13 bar 1,14             14 bar 1,15             15 bar 1,16             16 bar 1,17             Korrigierte Trocknerleistung = Eintrittsvolumenstrom : (FP x FDTP x FTA x FTI)   Elektrischer Anschluss: 230 V / 50 Hz / 1 Phase *Leistung gem. DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C (Leistung berechnet auf +5 °C) bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck.

Renner-DruckluftkältetrocknerModell CQ 0300 mit niveaugesteuertem Kondensatableiter Technische Daten: Modell CQ 0300 AB Drucktaupunkt + 5° C Volumenstrom 300 m³/h Druck max. 14 bar Spannungsversorgung 1Ph / 230 V / 50Hz Stromverbrauch 0.80 kW Anschluss G 1 1/4 Medium Druckluft Mediumtemperatur max. 55 °C Umgebungstemperatur 25 °C Kältemittel R407C Schutzklasse IP20 Gewicht 57 kg Schalldruckpegel < 70 dB (A) Abmessungen (HxBxT) 870 x 480 x 660 mm Spannungsversorgung 1Ph / 230 V / 50 Hz   Funktionsprinzip Kälte-Drucklufttrockner für kleine bis mittlere VolumenströmeDie Druckluft wird zur Aufbereitung in den Kälte-Drucklufttrockner geführt und im Luft-Luft-Wärmeaustauscher vorgekühlt. Diese Vorkühlung erfolgt im Gegenstrom zur austretenden, abgekühlten Druckluft und arbeitet deshalb völlig ohne zusätzlichen Energiebedarf. Die weitere Abkühlung auf den Drucktaupunkt erfolgt im Kältemittel-Luft-Wärmeaustauscher, der durch einen Kältemittelkreislauf gekühlt wird. Während des gesamten Kühlvorgangs fällt Feuchtigkeit der Druckluft als Kondensat aus und wird automatisch abgeleitet. Die aufbereitete Druckluft wird vor ihrem Austritt im Luft-Luft-Wärmeübertrager durch die eintretende Druckluft wieder erwärmt. Die Kälteleistung wird durch einen Heißgasregler kontrolliert um das Einfrieren des Wärmeaustauschers im Teillastfall auszuschließen. Merkmale der  Trockner CQ 0020 AB - CQ 0850 AB Vorteile / Nutzen Aluminiumplattenwärmetauscher Keine Korrosion innerhalb des Wärmeübertragers durch den Kontakt mit feuchter Druckluft Hohe Überlastbarkeit bis zu einem Drucktaupunkt von ca.  +20 °C Im Falle von Überlastung schaltet der Trockner erst ab einem Drucktaupunkt von ca. +20 °C ab niveaugesteuertem Kondensatableiter Sichere Kondensatableitung Alle Trockner sind mit einem stabilen Metallgehäuse ausgestattet Optimaler Schutz gegen Beschädigungen und gegen Schmutz Kompaktes Design und ein sehr geringes Gewicht Reduzierter Platzbedarf (geringer Lagerplatzbedarf, geringe Transportkosten und geringer Platzbedarf am  Aufstellungsort). Korrigierte Kältetrocknerleistung bei abweichenden Betriebsbedingungen: Arbeits-druck Faktor/FP Drucktau-punkt Faktor/FDTP Umgebungs-temperatur Faktor/FTA Eintritts-temperatur Faktor/FTI 2 bar 0,60 3°C DTP 0,90 25°C 1,00 30°C 1,17 3 bar 0,70 5°C DTP 1,00 30°C 0,97 35°C 1,00 4 bar 0,80 7°C DTP 1,11 35°C 0,94 40°C 0,88 5 bar 0,88 10°C DTP 1,25 40°C 0,87 45°C 0,75 6 bar 0,94     45°C 0,78 50°C 0,58 7 bar 1,00         55°C 0,48 8 bar 1,04             9 bar 1,06             10 bar 1,09             11 bar 1,10             12 bar 1,12             13 bar 1,14             14 bar 1,15             15 bar 1,16             16 bar 1,17             Korrigierte Trocknerleistung = Eintrittsvolumenstrom : (FP x FDTP x FTA x FTI)   Elektrischer Anschluss: 230 V / 50 Hz / 1 Phase *Leistung gem. DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C (Leistung berechnet auf +5 °C) bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck.

Renner-DruckluftkältetrocknerModell CQ 0300 mit zeitgesteuertem Magnetventil Technische Daten: Modell CQ 0300 AB Drucktaupunkt + 5° C Volumenstrom 300 m³/h Druck max. 14 bar Spannungsversorgung 1Ph / 230 V / 50Hz Stromverbrauch 0.80 kW Anschluss G 1 1/4 Medium Druckluft Mediumtemperatur max. 55 °C Umgebungstemperatur 25 °C Kältemittel R407C Schutzklasse IP20 Gewicht 57 kg Schalldruckpegel < 70 dB (A) Abmessungen (HxBxT) 870 x 480 x 660 mm Spannungsversorgung 1Ph / 230 V / 50 Hz   Funktionsprinzip Kälte-Drucklufttrockner für kleine bis mittlere VolumenströmeDie Druckluft wird zur Aufbereitung in den Kälte-Drucklufttrockner geführt und im Luft-Luft-Wärmeaustauscher vorgekühlt. Diese Vorkühlung erfolgt im Gegenstrom zur austretenden, abgekühlten Druckluft und arbeitet deshalb völlig ohne zusätzlichen Energiebedarf. Die weitere Abkühlung auf den Drucktaupunkt erfolgt im Kältemittel-Luft-Wärmeaustauscher, der durch einen Kältemittelkreislauf gekühlt wird. Während des gesamten Kühlvorgangs fällt Feuchtigkeit der Druckluft als Kondensat aus und wird automatisch abgeleitet. Die aufbereitete Druckluft wird vor ihrem Austritt im Luft-Luft-Wärmeübertrager durch die eintretende Druckluft wieder erwärmt. Die Kälteleistung wird durch einen Heißgasregler kontrolliert um das Einfrieren des Wärmeaustauschers im Teillastfall auszuschließen. Merkmale der  Trockner CQ 0020 AB - CQ 0850 AB Vorteile / Nutzen Aluminiumplattenwärmetauscher Keine Korrosion innerhalb des Wärmeübertragers durch den Kontakt mit feuchter Druckluft Hohe Überlastbarkeit bis zu einem Drucktaupunkt von ca.  +20 °C Im Falle von Überlastung schaltet der Trockner erst ab einem Drucktaupunkt von ca. +20 °C ab Zeitgesteuertes Magnetventil Sichere Kondensatableitung Alle Trockner sind mit einem stabilen Metallgehäuse ausgestattet Optimaler Schutz gegen Beschädigungen und gegen Schmutz Kompaktes Design und ein sehr geringes Gewicht Reduzierter Platzbedarf (geringer Lagerplatzbedarf, geringe Transportkosten und geringer Platzbedarf am  Aufstellungsort). Optional mit niveaugesteurtem Kondensatableiter lieferbar! *Leistung gem. DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck.

Renner-DruckluftkältetrocknerModell RKT-CQ 0450 mit niveaugesteuertem Kondensatableiter Technische Daten: Modell CQ 0450 AB Drucktaupunkt + 5° C Volumenstrom 450 m³/h Druck max 14 bar Spannungsversorgung 1Ph / 230 V / 50Hz Stromverbrauch 0.76 kW Anschluss G 1 1/2 Medium Druckluft Mediumtemperatur max. 55 °C Umgebungstemperatur 25 °C Kältemittel R407C Schutzklasse IP20 Gewicht 68 kg Schalldruckpegel < 70 dB (A) Abmessungen (HxBxT) 870 x 480 x 660 mm Spannungsversorgung 1Ph / 230 V / 50 Hz   Funktionsprinzip Kälte-Drucklufttrockner für kleine bis mittlere VolumenströmeDie Druckluft wird zur Aufbereitung in den Kälte-Drucklufttrockner geführt und im Luft-Luft-Wärmeaustauscher vorgekühlt. Diese Vorkühlung erfolgt im Gegenstrom zur austretenden, abgekühlten Druckluft und arbeitet deshalb völlig ohne zusätzlichen Energiebedarf. Die weitere Abkühlung auf den Drucktaupunkt erfolgt im Kältemittel-Luft-Wärmeaustauscher, der durch einen Kältemittelkreislauf gekühlt wird. Während des gesamten Kühlvorgangs fällt Feuchtigkeit der Druckluft als Kondensat aus und wird automatisch abgeleitet. Die aufbereitete Druckluft wird vor ihrem Austritt im Luft-Luft-Wärmeübertrager durch die eintretende Druckluft wieder erwärmt. Die Kälteleistung wird durch einen Heißgasregler kontrolliert um das Einfrieren des Wärmeaustauschers im Teillastfall auszuschließen. Merkmale der  Trockner CQ 0020 AB - CQ 0850 AB Vorteile / Nutzen Aluminiumplattenwärmetauscher Keine Korrosion innerhalb des Wärmeübertragers durch den Kontakt mit feuchter Druckluft Hohe Überlastbarkeit bis zu einem Drucktaupunkt von ca.  +20 °C Im Falle von Überlastung schaltet der Trockner erst ab einem Drucktaupunkt von ca. +20 °C ab niveaugesteuertem Kondensatableiter Sichere Kondensatableitung Alle Trockner sind mit einem stabilen Metallgehäuse ausgestattet Optimaler Schutz gegen Beschädigungen und gegen Schmutz Kompaktes Design und ein sehr geringes Gewicht Reduzierter Platzbedarf (geringer Lagerplatzbedarf, geringe Transportkosten und geringer Platzbedarf am  Aufstellungsort). Korrigierte Kältetrocknerleistung bei abweichenden Betriebsbedingungen: Arbeits-druck Faktor/FP Drucktau-punkt Faktor/FDTP Umgebungs-temperatur Faktor/FTA Eintritts-temperatur Faktor/FTI 2 bar 0,60 3°C DTP 0,90 25°C 1,00 30°C 1,17 3 bar 0,70 5°C DTP 1,00 30°C 0,97 35°C 1,00 4 bar 0,80 7°C DTP 1,11 35°C 0,94 40°C 0,88 5 bar 0,88 10°C DTP 1,25 40°C 0,87 45°C 0,75 6 bar 0,94     45°C 0,78 50°C 0,58 7 bar 1,00         55°C 0,48 8 bar 1,04             9 bar 1,06             10 bar 1,09             11 bar 1,10             12 bar 1,12             13 bar 1,14             14 bar 1,15             15 bar 1,16             16 bar 1,17             Korrigierte Trocknerleistung = Eintrittsvolumenstrom : (FP x FDTP x FTA x FTI)   Elektrischer Anschluss: 230 V / 50 Hz / 1 Phase *Leistung gem. DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C (Leistung berechnet auf +5 °C) bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck.

Renner-DruckluftkältetrocknerModell CQ 0180 mit zeitgesteuertem Magnetventil Technische Daten: Modell CQ 0180 AB Drucktaupunkt + 5° C Volumenstrom 180 m³/h Druck max. 14 bar Spannungsversorgung 1Ph / 230 V / 50Hz Stromverbrauch 0.53 kW Anschluss G 1 1/4 Medium Druckluft Mediumtemperatur max. 55 °C Umgebungstemperatur 25 °C Kältemittel R134a Schutzklasse IP20 Gewicht 55 kg Schalldruckpegel < 70 dB (A) Abmessungen (HxBxT) 870 x 480 x 660 mm Spannungsversorgung 1Ph / 230 V / 50 Hz   Funktionsprinzip Kälte-Drucklufttrockner für kleine bis mittlere VolumenströmeDie Druckluft wird zur Aufbereitung in den Kälte-Drucklufttrockner geführt und im Luft-Luft-Wärmeaustauscher vorgekühlt. Diese Vorkühlung erfolgt im Gegenstrom zur austretenden, abgekühlten Druckluft und arbeitet deshalb völlig ohne zusätzlichen Energiebedarf. Die weitere Abkühlung auf den Drucktaupunkt erfolgt im Kältemittel-Luft-Wärmeaustauscher, der durch einen Kältemittelkreislauf gekühlt wird. Während des gesamten Kühlvorgangs fällt Feuchtigkeit der Druckluft als Kondensat aus und wird automatisch abgeleitet. Die aufbereitete Druckluft wird vor ihrem Austritt im Luft-Luft-Wärmeübertrager durch die eintretende Druckluft wieder erwärmt. Die Kälteleistung wird durch einen Heißgasregler kontrolliert um das Einfrieren des Wärmeaustauschers im Teillastfall auszuschließen. Merkmale der  Trockner CQ 0020 AB - CQ 0850 AB Vorteile / Nutzen Aluminiumplattenwärmetauscher Keine Korrosion innerhalb des Wärmeübertragers durch den Kontakt mit feuchter Druckluft Hohe Überlastbarkeit bis zu einem Drucktaupunkt von ca.  +20 °C Im Falle von Überlastung schaltet der Trockner erst ab einem Drucktaupunkt von ca. +20 °C ab Zeitgesteuertes Magnetventil Sichere Kondensatableitung Alle Trockner sind mit einem stabilen Metallgehäuse ausgestattet Optimaler Schutz gegen Beschädigungen und gegen Schmutz Kompaktes Design und ein sehr geringes Gewicht Reduzierter Platzbedarf (geringer Lagerplatzbedarf, geringe Transportkosten und geringer Platzbedarf am  Aufstellungsort). Optional mit niveaugesteurtem Kondensatableiter lieferbar! Korrigierte Kältetrocknerleistung bei abweichenden Betriebsbedingungen: Arbeits-druck Faktor/FP Drucktau-punkt Faktor/FDTP Umgebungs-temperatur Faktor/FTA Eintritts-temperatur Faktor/FTI 2 bar 0,60 3°C DTP 0,90 25°C 1,00 30°C 1,17 3 bar 0,70 5°C DTP 1,00 30°C 0,97 35°C 1,00 4 bar 0,80 7°C DTP 1,11 35°C 0,94 40°C 0,88 5 bar 0,88 10°C DTP 1,25 40°C 0,87 45°C 0,75 6 bar 0,94     45°C 0,78 50°C 0,58 7 bar 1,00         55°C 0,48 8 bar 1,04             9 bar 1,06             10 bar 1,09             11 bar 1,10             12 bar 1,12             13 bar 1,14             14 bar 1,15             15 bar 1,16             16 bar 1,17               Korrigierte Trocknerleistung = Eintrittsvolumenstrom : (FP x FDTP x FTA x FTI)   Elektrischer Anschluss: 230 V / 50 Hz / 1 Phase *Leistung gem. DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C (Leistung berechnet auf +5 °C) bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck.

Renner-DruckluftkältetrocknerModell CQ 0150 mit niveaugesteuertem Kondensatableiter Technische Daten: Modell CQ 0150 AB Drucktaupunkt + 5° C Volumenstrom 150 m³/h Druck max. 14 bar Spannungsversorgung 1Ph / 230 V / 50 - 60Hz Stromverbrauch 0.4 kW Anschluss G 1 Medium Druckluft Mediumtemperatur max. 55 °C Umgebungstemperatur 25 °C Kältemittel R134a Schutzklasse IP20 Gewicht 33 kg Schalldruckpegel < 70 dB (A) Abmessungen (HxBxT) 645 x 360 x 410 mm Spannungsversorgung 1Ph / 230 V / 50 Hz   Funktionsprinzip Kälte-Drucklufttrockner für kleine bis mittlere VolumenströmeDie Druckluft wird zur Aufbereitung in den Kälte-Drucklufttrockner geführt und im Luft-Luft-Wärmeaustauscher vorgekühlt. Diese Vorkühlung erfolgt im Gegenstrom zur austretenden, abgekühlten Druckluft und arbeitet deshalb völlig ohne zusätzlichen Energiebedarf. Die weitere Abkühlung auf den Drucktaupunkt erfolgt im Kältemittel-Luft-Wärmeaustauscher, der durch einen Kältemittelkreislauf gekühlt wird. Während des gesamten Kühlvorgangs fällt Feuchtigkeit der Druckluft als Kondensat aus und wird automatisch abgeleitet. Die aufbereitete Druckluft wird vor ihrem Austritt im Luft-Luft-Wärmeübertrager durch die eintretende Druckluft wieder erwärmt. Die Kälteleistung wird durch einen Heißgasregler kontrolliert um das Einfrieren des Wärmeaustauschers im Teillastfall auszuschließen. Merkmale der  Trockner CQ 0020 AB - CQ 0850 AB Vorteile / Nutzen Aluminiumplattenwärmetauscher Keine Korrosion innerhalb des Wärmeübertragers durch den Kontakt mit feuchter Druckluft Hohe Überlastbarkeit bis zu einem Drucktaupunkt von ca.  +20 °C Im Falle von Überlastung schaltet der Trockner erst ab einem Drucktaupunkt von ca. +20 °C ab niveaugesteuertem Kondensatableiter Sichere Kondensatableitung Alle Trockner sind mit einem stabilen Metallgehäuse ausgestattet Optimaler Schutz gegen Beschädigungen und gegen Schmutz Kompaktes Design und ein sehr geringes Gewicht Reduzierter Platzbedarf (geringer Lagerplatzbedarf, geringe Transportkosten und geringer Platzbedarf am  Aufstellungsort). Korrigierte Kältetrocknerleistung bei abweichenden Betriebsbedingungen: Arbeits-druck Faktor/FP Drucktau-punkt Faktor/FDTP Umgebungs-temperatur Faktor/FTA Eintritts-temperatur Faktor/FTI 2 bar 0,60 3°C DTP 0,90 25°C 1,00 30°C 1,17 3 bar 0,70 5°C DTP 1,00 30°C 0,97 35°C 1,00 4 bar 0,80 7°C DTP 1,11 35°C 0,94 40°C 0,88 5 bar 0,88 10°C DTP 1,25 40°C 0,87 45°C 0,75 6 bar 0,94     45°C 0,78 50°C 0,58 7 bar 1,00         55°C 0,48 8 bar 1,04             9 bar 1,06             10 bar 1,09             11 bar 1,10             12 bar 1,12             13 bar 1,14             14 bar 1,15             15 bar 1,16             16 bar 1,17             Korrigierte Trocknerleistung = Eintrittsvolumenstrom : (FP x FDTP x FTA x FTI)   Elektrischer Anschluss: 230 V / 50 Hz / 1 Phase *Leistung gem. DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C (Leistung berechnet auf +5 °C) bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck.

Renner-DruckluftkältetrocknerModell CQ 0150 mit zeitgesteuertem Magnetventil Technische Daten: Modell CQ 0150 AB Drucktaupunkt + 5° C Volumenstrom 150 m³/h Druck max. 14 bar Spannungsversorgung 1Ph / 230 V / 50 - 60Hz Stromverbrauch 0.4 kW Anschluss G 1 Medium Druckluft Mediumtemperatur max. 55 °C Umgebungstemperatur 25 °C Kältemittel R134a Schutzklasse IP20 Gewicht 33 kg Schalldruckpegel < 70 dB (A) Abmessungen (HxBxT) 645 x 360 x 410 mm Spannungsversorgung 1Ph / 230 V / 50 Hz   Funktionsprinzip Kälte-Drucklufttrockner für kleine bis mittlere VolumenströmeDie Druckluft wird zur Aufbereitung in den Kälte-Drucklufttrockner geführt und im Luft-Luft-Wärmeaustauscher vorgekühlt. Diese Vorkühlung erfolgt im Gegenstrom zur austretenden, abgekühlten Druckluft und arbeitet deshalb völlig ohne zusätzlichen Energiebedarf. Die weitere Abkühlung auf den Drucktaupunkt erfolgt im Kältemittel-Luft-Wärmeaustauscher, der durch einen Kältemittelkreislauf gekühlt wird. Während des gesamten Kühlvorgangs fällt Feuchtigkeit der Druckluft als Kondensat aus und wird automatisch abgeleitet. Die aufbereitete Druckluft wird vor ihrem Austritt im Luft-Luft-Wärmeübertrager durch die eintretende Druckluft wieder erwärmt. Die Kälteleistung wird durch einen Heißgasregler kontrolliert um das Einfrieren des Wärmeaustauschers im Teillastfall auszuschließen. Merkmale der  Trockner CQ 0020 AB - CQ 0850 AB Vorteile / Nutzen Aluminiumplattenwärmetauscher Keine Korrosion innerhalb des Wärmeübertragers durch den Kontakt mit feuchter Druckluft Hohe Überlastbarkeit bis zu einem Drucktaupunkt von ca.  +20 °C Im Falle von Überlastung schaltet der Trockner erst ab einem Drucktaupunkt von ca. +20 °C ab Zeitgesteuertes Magnetventil Sichere Kondensatableitung Alle Trockner sind mit einem stabilen Metallgehäuse ausgestattet Optimaler Schutz gegen Beschädigungen und gegen Schmutz Kompaktes Design und ein sehr geringes Gewicht Reduzierter Platzbedarf (geringer Lagerplatzbedarf, geringe Transportkosten und geringer Platzbedarf am  Aufstellungsort). Optional mit niveaugesteurtem Kondensatableiter lieferbar! Korrigierte Kältetrocknerleistung bei abweichenden Betriebsbedingungen: Arbeits-druck Faktor/FP Drucktau-punkt Faktor/FDTP Umgebungs-temperatur Faktor/FTA Eintritts-temperatur Faktor/FTI 2 bar 0,60 3°C DTP 0,90 25°C 1,00 30°C 1,17 3 bar 0,70 5°C DTP 1,00 30°C 0,97 35°C 1,00 4 bar 0,80 7°C DTP 1,11 35°C 0,94 40°C 0,88 5 bar 0,88 10°C DTP 1,25 40°C 0,87 45°C 0,75 6 bar 0,94     45°C 0,78 50°C 0,58 7 bar 1,00         55°C 0,48 8 bar 1,04             9 bar 1,06             10 bar 1,09             11 bar 1,10             12 bar 1,12             13 bar 1,14             14 bar 1,15             15 bar 1,16             16 bar 1,17               Korrigierte Trocknerleistung = Eintrittsvolumenstrom : (FP x FDTP x FTA x FTI)   Elektrischer Anschluss: 230 V / 50 Hz / 1 Phase *Leistung gem. DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C (Leistung berechnet auf +5 °C) bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck.

Renner-DruckluftkältetrocknerModell CQ 0035 mit niveaugesteuertem Kondensatableiter Technische Daten: Modell CQ 0035 AB Drucktaupunkt + 5° C Volumenstrom 35 m³/h Druck max. 14 bar Spannungsversorgung 1Ph / 230 V / 50 - 60Hz Stromverbrauch 0.18 kW bei 50Hz / 0.23 bei 60Hz Anschluss G 1/2 Medium Druckluft Mediumtemperatur max. 55 °C Umgebungstemperatur 25 °C Kältemittel R134a Schutzklasse IP20 Gewicht 26 kg Schalldruckpegel < 70 dB (A) Abmessungen (HxBxT) 645 x 360 x 410 mm Spannungsversorgung 1Ph / 230 V / 50 Hz   Funktionsprinzip Kälte-Drucklufttrockner für kleine bis mittlere VolumenströmeDie Druckluft wird zur Aufbereitung in den Kälte-Drucklufttrockner geführt und im Luft-Luft-Wärmeaustauscher vorgekühlt. Diese Vorkühlung erfolgt im Gegenstrom zur austretenden, abgekühlten Druckluft und arbeitet deshalb völlig ohne zusätzlichen Energiebedarf. Die weitere Abkühlung auf den Drucktaupunkt erfolgt im Kältemittel-Luft-Wärmeaustauscher, der durch einen Kältemittelkreislauf gekühlt wird. Während des gesamten Kühlvorgangs fällt Feuchtigkeit der Druckluft als Kondensat aus und wird automatisch abgeleitet. Die aufbereitete Druckluft wird vor ihrem Austritt im Luft-Luft-Wärmeübertrager durch die eintretende Druckluft wieder erwärmt. Die Kälteleistung wird durch einen Heißgasregler kontrolliert um das Einfrieren des Wärmeaustauschers im Teillastfall auszuschließen. Merkmale der  Trockner CQ 0020 AB - CQ 0850 AB Vorteile / Nutzen Aluminiumplattenwärmetauscher Keine Korrosion innerhalb des Wärmeübertragers durch den Kontakt mit feuchter Druckluft Hohe Überlastbarkeit bis zu einem Drucktaupunkt von ca.  +20 °C Im Falle von Überlastung schaltet der Trockner erst ab einem Drucktaupunkt von ca. +20 °C ab niveaugesteuertem Kondensatableiter Sichere Kondensatableitung Alle Trockner sind mit einem stabilen Metallgehäuse ausgestattet Optimaler Schutz gegen Beschädigungen und gegen Schmutz Kompaktes Design und ein sehr geringes Gewicht Reduzierter Platzbedarf (geringer Lagerplatzbedarf, geringe Transportkosten und geringer Platzbedarf am  Aufstellungsort).   Korrigierte Kältetrocknerleistung bei abweichenden Betriebsbedingungen: Arbeits-druck Faktor/FP Drucktau-punkt Faktor/FDTP Umgebungs-temperatur Faktor/FTA Eintritts-temperatur Faktor/FTI 2 bar 0,60 3°C DTP 0,90 25°C 1,00 30°C 1,17 3 bar 0,70 5°C DTP 1,00 30°C 0,97 35°C 1,00 4 bar 0,80 7°C DTP 1,11 35°C 0,94 40°C 0,88 5 bar 0,88 10°C DTP 1,25 40°C 0,87 45°C 0,75 6 bar 0,94     45°C 0,78 50°C 0,58 7 bar 1,00         55°C 0,48 8 bar 1,04             9 bar 1,06             10 bar 1,09             11 bar 1,10             12 bar 1,12             13 bar 1,14             14 bar 1,15             15 bar 1,16             16 bar 1,17             Korrigierte Trocknerleistung = Eintrittsvolumenstrom : (FP x FDTP x FTA x FTI)   Elektrischer Anschluss: 230 V / 50 Hz / 1 Phase *Leistung gem. DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C (Leistung berechnet auf +5 °C) bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck.

Renner-DruckluftkältetrocknerModell CQ 0105 mit zeitgesteuertem Magnetventil Technische Daten: Modell CQ 0105 AB Drucktaupunkt + 5° C Volumenstrom 105 m³/h Druck max. 14 bar Spannungsversorgung 1Ph / 230 V / 50 - 60Hz Stromverbrauch 0.31 kW bei 50Hz / 0.40 bei 60Hz Anschluss G 1/2 Medium Druckluft Mediumtemperatur max. 55 °C Umgebungstemperatur 25 °C Kältemittel R134a Schutzklasse IP20 Gewicht 31 kg Schalldruckpegel < 70 dB (A) Abmessungen (HxBxT) 645 x 360 x 410 mm Spannungsversorgung 1Ph / 230 V / 50 Hz   Funktionsprinzip Kälte-Drucklufttrockner für kleine bis mittlere VolumenströmeDie Druckluft wird zur Aufbereitung in den Kälte-Drucklufttrockner geführt und im Luft-Luft-Wärmeaustauscher vorgekühlt. Diese Vorkühlung erfolgt im Gegenstrom zur austretenden, abgekühlten Druckluft und arbeitet deshalb völlig ohne zusätzlichen Energiebedarf. Die weitere Abkühlung auf den Drucktaupunkt erfolgt im Kältemittel-Luft-Wärmeaustauscher, der durch einen Kältemittelkreislauf gekühlt wird. Während des gesamten Kühlvorgangs fällt Feuchtigkeit der Druckluft als Kondensat aus und wird automatisch abgeleitet. Die aufbereitete Druckluft wird vor ihrem Austritt im Luft-Luft-Wärmeübertrager durch die eintretende Druckluft wieder erwärmt. Die Kälteleistung wird durch einen Heißgasregler kontrolliert um das Einfrieren des Wärmeaustauschers im Teillastfall auszuschließen. Merkmale der  Trockner CQ 0020 AB - CQ 0850 AB Vorteile / Nutzen Aluminiumplattenwärmetauscher Keine Korrosion innerhalb des Wärmeübertragers durch den Kontakt mit feuchter Druckluft Hohe Überlastbarkeit bis zu einem Drucktaupunkt von ca.  +20 °C Im Falle von Überlastung schaltet der Trockner erst ab einem Drucktaupunkt von ca. +20 °C ab Zeitgesteuertes Magnetventil Sichere Kondensatableitung Alle Trockner sind mit einem stabilen Metallgehäuse ausgestattet Optimaler Schutz gegen Beschädigungen und gegen Schmutz Kompaktes Design und ein sehr geringes Gewicht Reduzierter Platzbedarf (geringer Lagerplatzbedarf, geringe Transportkosten und geringer Platzbedarf am  Aufstellungsort). Optional mit niveaugesteurtem Kondensatableiter lieferbar! Korrigierte Kältetrocknerleistung bei abweichenden Betriebsbedingungen:   Arbeits-druck Faktor/FP Drucktau-punkt Faktor/FDTP Umgebungs-temperatur Faktor/FTA Eintritts-temperatur Faktor/FTI 2 bar 0,60 3°C DTP 0,90 25°C 1,00 30°C 1,17 3 bar 0,70 5°C DTP 1,00 30°C 0,97 35°C 1,00 4 bar 0,80 7°C DTP 1,11 35°C 0,94 40°C 0,88 5 bar 0,88 10°C DTP 1,25 40°C 0,87 45°C 0,75 6 bar 0,94     45°C 0,78 50°C 0,58 7 bar 1,00         55°C 0,48 8 bar 1,04             9 bar 1,06             10 bar 1,09             11 bar 1,10             12 bar 1,12             13 bar 1,14             14 bar 1,15             15 bar 1,16             16 bar 1,17               Korrigierte Trocknerleistung = Eintrittsvolumenstrom : (FP x FDTP x FTA x FTI)   Elektrischer Anschluss: 230 V / 50 Hz / 1 Phase *Leistung gem. DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C (Leistung berechnet auf +5 °C) bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck.

Renner-DruckluftkältetrocknerModell RKT-CQ 0550mit zeitgesteuertem Magnetventil Technische Daten: Modell CQ 0550 AB Drucktaupunkt + 5° C Volumenstrom 550 m³/h Druck max. 14 bar Spannungsversorgung 1Ph / 230 V / 50Hz Stromverbrauch 0.79 kW Anschluss G 2 Medium Druckluft Mediumtemperatur max. 55 °C Umgebungstemperatur 25 °C Kältemittel R407C Schutzklasse IP20 Gewicht 116 kg Schalldruckpegel < 70 dB (A) Abmessungen (HxBxT) 1055 x 645 x 920 mm Spannungsversorgung 1Ph / 230 V / 50 Hz   Funktionsprinzip Kälte-Drucklufttrockner für kleine bis mittlere VolumenströmeDie Druckluft wird zur Aufbereitung in den Kälte-Drucklufttrockner geführt und im Luft-Luft-Wärmeaustauscher vorgekühlt. Diese Vorkühlung erfolgt im Gegenstrom zur austretenden, abgekühlten Druckluft und arbeitet deshalb völlig ohne zusätzlichen Energiebedarf. Die weitere Abkühlung auf den Drucktaupunkt erfolgt im Kältemittel-Luft-Wärmeaustauscher, der durch einen Kältemittelkreislauf gekühlt wird. Während des gesamten Kühlvorgangs fällt Feuchtigkeit der Druckluft als Kondensat aus und wird automatisch abgeleitet. Die aufbereitete Druckluft wird vor ihrem Austritt im Luft-Luft-Wärmeübertrager durch die eintretende Druckluft wieder erwärmt. Die Kälteleistung wird durch einen Heißgasregler kontrolliert um das Einfrieren des Wärmeaustauschers im Teillastfall auszuschließen. Merkmale der  Trockner CQ 0020 AB - CQ 0850 AB Vorteile / Nutzen Aluminiumplattenwärmetauscher Keine Korrosion innerhalb des Wärmeübertragers durch den Kontakt mit feuchter Druckluft Hohe Überlastbarkeit bis zu einem Drucktaupunkt von ca.  +20 °C Im Falle von Überlastung schaltet der Trockner erst ab einem Drucktaupunkt von ca. +20 °C ab Zeitgesteuertes Magnetventil Sichere Kondensatableitung Alle Trockner sind mit einem stabilen Metallgehäuse ausgestattet Optimaler Schutz gegen Beschädigungen und gegen Schmutz Kompaktes Design und ein sehr geringes Gewicht Reduzierter Platzbedarf (geringer Lagerplatzbedarf, geringe Transportkosten und geringer Platzbedarf am  Aufstellungsort). Optional mit niveaugesteurtem Kondensatableiter lieferbar! Korrigierte Kältetrocknerleistung bei abweichenden Betriebsbedingungen: Arbeits-druck Faktor/FP Drucktau-punkt Faktor/FDTP Umgebungs-temperatur Faktor/FTA Eintritts-temperatur Faktor/FTI 2 bar 0,60 3°C DTP 0,90 25°C 1,00 30°C 1,17 3 bar 0,70 5°C DTP 1,00 30°C 0,97 35°C 1,00 4 bar 0,80 7°C DTP 1,11 35°C 0,94 40°C 0,88 5 bar 0,88 10°C DTP 1,25 40°C 0,87 45°C 0,75 6 bar 0,94     45°C 0,78 50°C 0,58 7 bar 1,00         55°C 0,48 8 bar 1,04             9 bar 1,06             10 bar 1,09             11 bar 1,10             12 bar 1,12             13 bar 1,14             14 bar 1,15             15 bar 1,16             16 bar 1,17               Korrigierte Trocknerleistung = Eintrittsvolumenstrom : (FP x FDTP x FTA x FTI)   Elektrischer Anschluss: 230 V / 50 Hz / 1 Phase *Leistung gem. DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C (Leistung berechnet auf +5 °C) bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck.

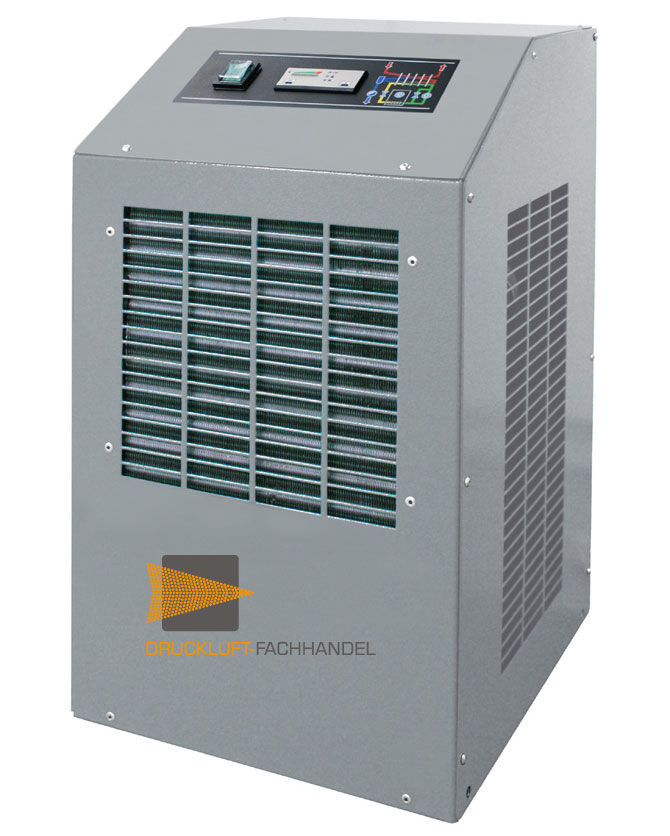

Renner-DruckluftkältetrocknerModell CQ 0020 mit niveaugesteuertem Kondensatableiter Technische Daten: Modell CQ 0020 AB Drucktaupunkt + 5° C Volumenstrom 20 m³/h Druck max. 14 bar Spannungsversorgung 1Ph / 230 V / 50 - 60Hz Stromverbrauch 0.18 kW bei 50Hz / 0.23 bei 60Hz Anschluss G 3/8 Medium Druckluft Mediumtemperatur max. 55 °C Umgebungstemperatur 25 °C Kältemittel R134a Schutzklasse IP20 Gewicht 24 kg Schalldruckpegel < 70 dB (A) Abmessungen (HxBxT) 645 x 360 x 410 mm Spannungsversorgung 1Ph / 230 V / 50 Hz   Funktionsprinzip Kälte-Drucklufttrockner für kleine bis mittlere VolumenströmeDie Druckluft wird zur Aufbereitung in den Kälte-Drucklufttrockner geführt und im Luft-Luft-Wärmeaustauscher vorgekühlt. Diese Vorkühlung erfolgt im Gegenstrom zur austretenden, abgekühlten Druckluft und arbeitet deshalb völlig ohne zusätzlichen Energiebedarf. Die weitere Abkühlung auf den Drucktaupunkt erfolgt im Kältemittel-Luft-Wärmeaustauscher, der durch einen Kältemittelkreislauf gekühlt wird. Während des gesamten Kühlvorgangs fällt Feuchtigkeit der Druckluft als Kondensat aus und wird automatisch abgeleitet. Die aufbereitete Druckluft wird vor ihrem Austritt im Luft-Luft-Wärmeübertrager durch die eintretende Druckluft wieder erwärmt. Die Kälteleistung wird durch einen Heißgasregler kontrolliert um das Einfrieren des Wärmeaustauschers im Teillastfall auszuschließen. Merkmale der  Trockner CQ 0020 AB - CQ 0850 AB Vorteile / Nutzen Aluminiumplattenwärmetauscher Keine Korrosion innerhalb des Wärmeübertragers durch den Kontakt mit feuchter Druckluft Hohe Überlastbarkeit bis zu einem Drucktaupunkt von ca.  +20 °C Im Falle von Überlastung schaltet der Trockner erst ab einem Drucktaupunkt von ca. +20 °C ab niveaugesteuertem Kondensatableiter Sichere Kondensatableitung Alle Trockner sind mit einem stabilen Metallgehäuse ausgestattet Optimaler Schutz gegen Beschädigungen und gegen Schmutz Kompaktes Design und ein sehr geringes Gewicht Reduzierter Platzbedarf (geringer Lagerplatzbedarf, geringe Transportkosten und geringer Platzbedarf am  Aufstellungsort).   Korrigierte Kältetrocknerleistung bei abweichenden Betriebsbedingungen: Arbeits-druck Faktor/FP Drucktau-punkt Faktor/FDTP Umgebungs-temperatur Faktor/FTA Eintritts-temperatur Faktor/FTI 2 bar 0,60 3°C DTP 0,90 25°C 1,00 30°C 1,17 3 bar 0,70 5°C DTP 1,00 30°C 0,97 35°C 1,00 4 bar 0,80 7°C DTP 1,11 35°C 0,94 40°C 0,88 5 bar 0,88 10°C DTP 1,25 40°C 0,87 45°C 0,75 6 bar 0,94     45°C 0,78 50°C 0,58 7 bar 1,00         55°C 0,48 8 bar 1,04             9 bar 1,06             10 bar 1,09             11 bar 1,10             12 bar 1,12             13 bar 1,14             14 bar 1,15             15 bar 1,16             16 bar 1,17             Korrigierte Trocknerleistung = Eintrittsvolumenstrom : (FP x FDTP x FTA x FTI)   Elektrischer Anschluss: 230 V / 50 Hz / 1 Phase *Leistung gem. DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C (Leistung berechnet auf +5 °C) bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck.

Renner-DruckluftkältetrocknerModell CQ 0085 mit niveaugesteuertem Kondensatableiter Technische Daten: Modell CQ 0085 AB Drucktaupunkt + 5° C Volumenstrom 85 m³/h Druck max. 14 bar Spannungsversorgung 1Ph / 230 V / 50 - 60Hz Stromverbrauch 0.29 kW bei 50Hz / 0.39 bei 60Hz Anschluss G 1/2 Medium Druckluft Mediumtemperatur max. 55 °C Umgebungstemperatur 25 °C Kältemittel R134a Schutzklasse IP20 Gewicht 31 kg Schalldruckpegel < 70 dB (A) Abmessungen (HxBxT) 645 x 360 x 410 mm Spannungsversorgung 1Ph / 230 V / 50 Hz   Funktionsprinzip Kälte-Drucklufttrockner für kleine bis mittlere VolumenströmeDie Druckluft wird zur Aufbereitung in den Kälte-Drucklufttrockner geführt und im Luft-Luft-Wärmeaustauscher vorgekühlt. Diese Vorkühlung erfolgt im Gegenstrom zur austretenden, abgekühlten Druckluft und arbeitet deshalb völlig ohne zusätzlichen Energiebedarf. Die weitere Abkühlung auf den Drucktaupunkt erfolgt im Kältemittel-Luft-Wärmeaustauscher, der durch einen Kältemittelkreislauf gekühlt wird. Während des gesamten Kühlvorgangs fällt Feuchtigkeit der Druckluft als Kondensat aus und wird automatisch abgeleitet. Die aufbereitete Druckluft wird vor ihrem Austritt im Luft-Luft-Wärmeübertrager durch die eintretende Druckluft wieder erwärmt. Die Kälteleistung wird durch einen Heißgasregler kontrolliert um das Einfrieren des Wärmeaustauschers im Teillastfall auszuschließen. Merkmale der  Trockner CQ 0020 AB - CQ 0850 AB Vorteile / Nutzen Aluminiumplattenwärmetauscher Keine Korrosion innerhalb des Wärmeübertragers durch den Kontakt mit feuchter Druckluft Hohe Überlastbarkeit bis zu einem Drucktaupunkt von ca.  +20 °C Im Falle von Überlastung schaltet der Trockner erst ab einem Drucktaupunkt von ca. +20 °C ab niveaugesteuertem Kondensatableiter Sichere Kondensatableitung Alle Trockner sind mit einem stabilen Metallgehäuse ausgestattet Optimaler Schutz gegen Beschädigungen und gegen Schmutz Kompaktes Design und ein sehr geringes Gewicht Reduzierter Platzbedarf (geringer Lagerplatzbedarf, geringe Transportkosten und geringer Platzbedarf am  Aufstellungsort).   Korrigierte Kältetrocknerleistung bei abweichenden Betriebsbedingungen: Arbeits-druck Faktor/FP Drucktau-punkt Faktor/FDTP Umgebungs-temperatur Faktor/FTA Eintritts-temperatur Faktor/FTI 2 bar 0,60 3°C DTP 0,90 25°C 1,00 30°C 1,17 3 bar 0,70 5°C DTP 1,00 30°C 0,97 35°C 1,00 4 bar 0,80 7°C DTP 1,11 35°C 0,94 40°C 0,88 5 bar 0,88 10°C DTP 1,25 40°C 0,87 45°C 0,75 6 bar 0,94     45°C 0,78 50°C 0,58 7 bar 1,00         55°C 0,48 8 bar 1,04             9 bar 1,06             10 bar 1,09             11 bar 1,10             12 bar 1,12             13 bar 1,14             14 bar 1,15             15 bar 1,16             16 bar 1,17             Korrigierte Trocknerleistung = Eintrittsvolumenstrom : (FP x FDTP x FTA x FTI)   Elektrischer Anschluss: 230 V / 50 Hz / 1 Phase *Leistung gem. DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C (Leistung berechnet auf +5 °C) bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck.

Renner-DruckluftkältetrocknerModell RKT-CQ 0650 mit zeitgesteuertem Magnetventil Technische Daten: Modell CQ 0650 AB Drucktaupunkt + 5° C Volumenstrom 650 m³/h Druck max. 14 bar Spannungsversorgung 1Ph / 230 V / 50Hz Stromverbrauch 0.88 kW Anschluss G 2 Medium Druckluft Mediumtemperatur max. 55 °C Umgebungstemperatur 25 °C Kältemittel R407C Schutzklasse IP20 Gewicht 118 kg Schalldruckpegel < 70 dB (A) Abmessungen (HxBxT) 1055 x 645 x 920 mm Spannungsversorgung 1Ph / 230 V / 50 Hz   Funktionsprinzip Kälte-Drucklufttrockner für kleine bis mittlere VolumenströmeDie Druckluft wird zur Aufbereitung in den Kälte-Drucklufttrockner geführt und im Luft-Luft-Wärmeaustauscher vorgekühlt. Diese Vorkühlung erfolgt im Gegenstrom zur austretenden, abgekühlten Druckluft und arbeitet deshalb völlig ohne zusätzlichen Energiebedarf. Die weitere Abkühlung auf den Drucktaupunkt erfolgt im Kältemittel-Luft-Wärmeaustauscher, der durch einen Kältemittelkreislauf gekühlt wird. Während des gesamten Kühlvorgangs fällt Feuchtigkeit der Druckluft als Kondensat aus und wird automatisch abgeleitet. Die aufbereitete Druckluft wird vor ihrem Austritt im Luft-Luft-Wärmeübertrager durch die eintretende Druckluft wieder erwärmt. Die Kälteleistung wird durch einen Heißgasregler kontrolliert um das Einfrieren des Wärmeaustauschers im Teillastfall auszuschließen. Merkmale der  Trockner CQ 0020 AB - CQ 0850 AB Vorteile / Nutzen Aluminiumplattenwärmetauscher Keine Korrosion innerhalb des Wärmeübertragers durch den Kontakt mit feuchter Druckluft Hohe Überlastbarkeit bis zu einem Drucktaupunkt von ca.  +20 °C Im Falle von Überlastung schaltet der Trockner erst ab einem Drucktaupunkt von ca. +20 °C ab Zeitgesteuertes Magnetventil Sichere Kondensatableitung Alle Trockner sind mit einem stabilen Metallgehäuse ausgestattet Optimaler Schutz gegen Beschädigungen und gegen Schmutz Kompaktes Design und ein sehr geringes Gewicht Reduzierter Platzbedarf (geringer Lagerplatzbedarf, geringe Transportkosten und geringer Platzbedarf am  Aufstellungsort). Optional mit niveaugesteurtem Kondensatableiter lieferbar! Korrigierte Kältetrocknerleistung bei abweichenden Betriebsbedingungen: Arbeits-druck Faktor/FP Drucktau-punkt Faktor/FDTP Umgebungs-temperatur Faktor/FTA Eintritts-temperatur Faktor/FTI 2 bar 0,60 3°C DTP 0,90 25°C 1,00 30°C 1,17 3 bar 0,70 5°C DTP 1,00 30°C 0,97 35°C 1,00 4 bar 0,80 7°C DTP 1,11 35°C 0,94 40°C 0,88 5 bar 0,88 10°C DTP 1,25 40°C 0,87 45°C 0,75 6 bar 0,94     45°C 0,78 50°C 0,58 7 bar 1,00         55°C 0,48 8 bar 1,04             9 bar 1,06             10 bar 1,09             11 bar 1,10             12 bar 1,12             13 bar 1,14             14 bar 1,15             15 bar 1,16             16 bar 1,17               Korrigierte Trocknerleistung = Eintrittsvolumenstrom : (FP x FDTP x FTA x FTI)   Elektrischer Anschluss: 230 V / 50 Hz / 1 Phase *Leistung gem. DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C (Leistung berechnet auf +5 °C) bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck.

Renner-DruckluftkältetrocknerModell CQ 0105 mit niveaugesteuertem Kondensatableiter Technische Daten: Modell CQ 0105 AB Drucktaupunkt + 5° C Volumenstrom 105 m³/h Druck max. 14 bar Spannungsversorgung 1Ph / 230 V / 50 - 60Hz Stromverbrauch 0.31 kW bei 50Hz / 0.40 bei 60Hz Anschluss G 1/2 Medium Druckluft Mediumtemperatur max. 55 °C Umgebungstemperatur 25 °C Kältemittel R134a Schutzklasse IP20 Gewicht 31 kg Schalldruckpegel < 70 dB (A) Abmessungen (HxBxT) 645 x 360 x 410 mm Spannungsversorgung 1Ph / 230 V / 50 Hz   Funktionsprinzip Kälte-Drucklufttrockner für kleine bis mittlere VolumenströmeDie Druckluft wird zur Aufbereitung in den Kälte-Drucklufttrockner geführt und im Luft-Luft-Wärmeaustauscher vorgekühlt. Diese Vorkühlung erfolgt im Gegenstrom zur austretenden, abgekühlten Druckluft und arbeitet deshalb völlig ohne zusätzlichen Energiebedarf. Die weitere Abkühlung auf den Drucktaupunkt erfolgt im Kältemittel-Luft-Wärmeaustauscher, der durch einen Kältemittelkreislauf gekühlt wird. Während des gesamten Kühlvorgangs fällt Feuchtigkeit der Druckluft als Kondensat aus und wird automatisch abgeleitet. Die aufbereitete Druckluft wird vor ihrem Austritt im Luft-Luft-Wärmeübertrager durch die eintretende Druckluft wieder erwärmt. Die Kälteleistung wird durch einen Heißgasregler kontrolliert um das Einfrieren des Wärmeaustauschers im Teillastfall auszuschließen. Merkmale der  Trockner CQ 0020 AB - CQ 0850 AB Vorteile / Nutzen Aluminiumplattenwärmetauscher Keine Korrosion innerhalb des Wärmeübertragers durch den Kontakt mit feuchter Druckluft Hohe Überlastbarkeit bis zu einem Drucktaupunkt von ca.  +20 °C Im Falle von Überlastung schaltet der Trockner erst ab einem Drucktaupunkt von ca. +20 °C ab niveaugesteuertem Kondensatableiter Sichere Kondensatableitung Alle Trockner sind mit einem stabilen Metallgehäuse ausgestattet Optimaler Schutz gegen Beschädigungen und gegen Schmutz Kompaktes Design und ein sehr geringes Gewicht Reduzierter Platzbedarf (geringer Lagerplatzbedarf, geringe Transportkosten und geringer Platzbedarf am  Aufstellungsort).   Korrigierte Kältetrocknerleistung bei abweichenden Betriebsbedingungen: Arbeits-druck Faktor/FP Drucktau-punkt Faktor/FDTP Umgebungs-temperatur Faktor/FTA Eintritts-temperatur Faktor/FTI 2 bar 0,60 3°C DTP 0,90 25°C 1,00 30°C 1,17 3 bar 0,70 5°C DTP 1,00 30°C 0,97 35°C 1,00 4 bar 0,80 7°C DTP 1,11 35°C 0,94 40°C 0,88 5 bar 0,88 10°C DTP 1,25 40°C 0,87 45°C 0,75 6 bar 0,94     45°C 0,78 50°C 0,58 7 bar 1,00         55°C 0,48 8 bar 1,04             9 bar 1,06             10 bar 1,09             11 bar 1,10             12 bar 1,12             13 bar 1,14             14 bar 1,15             15 bar 1,16             16 bar 1,17             Korrigierte Trocknerleistung = Eintrittsvolumenstrom : (FP x FDTP x FTA x FTI)   Elektrischer Anschluss: 230 V / 50 Hz / 1 Phase *Leistung gem. DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C (Leistung berechnet auf +5 °C) bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck.

Renner-DruckluftkältetrocknerModell RKT-CQ 0550 mit niveaugesteuertem Kondensatableiter   Technische Daten: Modell CQ 0550 AB Drucktaupunkt + 5° C Volumenstrom 550 m³/h Druck max 14 bar Spannungsversorgung 1Ph / 230 V / 50Hz Stromverbrauch 0.79 kW Anschluss G 2 Medium Druckluft Mediumtemperatur max. 55 °C Umgebungstemperatur 25 °C Kältemittel R407C Schutzklasse IP20 Gewicht 116 kg Schalldruckpegel < 70 dB (A) Abmessungen (HxBxT) 1055 x 645 x 920 mm Spannungsversorgung 1Ph / 230 V / 50 Hz   Funktionsprinzip Kälte-Drucklufttrockner für kleine bis mittlere VolumenströmeDie Druckluft wird zur Aufbereitung in den Kälte-Drucklufttrockner geführt und im Luft-Luft-Wärmeaustauscher vorgekühlt. Diese Vorkühlung erfolgt im Gegenstrom zur austretenden, abgekühlten Druckluft und arbeitet deshalb völlig ohne zusätzlichen Energiebedarf. Die weitere Abkühlung auf den Drucktaupunkt erfolgt im Kältemittel-Luft-Wärmeaustauscher, der durch einen Kältemittelkreislauf gekühlt wird. Während des gesamten Kühlvorgangs fällt Feuchtigkeit der Druckluft als Kondensat aus und wird automatisch abgeleitet. Die aufbereitete Druckluft wird vor ihrem Austritt im Luft-Luft-Wärmeübertrager durch die eintretende Druckluft wieder erwärmt. Die Kälteleistung wird durch einen Heißgasregler kontrolliert um das Einfrieren des Wärmeaustauschers im Teillastfall auszuschließen. Merkmale der  Trockner CQ 0020 AB - CQ 0850 AB Vorteile / Nutzen Aluminiumplattenwärmetauscher Keine Korrosion innerhalb des Wärmeübertragers durch den Kontakt mit feuchter Druckluft Hohe Überlastbarkeit bis zu einem Drucktaupunkt von ca.  +20 °C Im Falle von Überlastung schaltet der Trockner erst ab einem Drucktaupunkt von ca. +20 °C ab niveaugesteuertem Kondensatableiter Sichere Kondensatableitung Alle Trockner sind mit einem stabilen Metallgehäuse ausgestattet Optimaler Schutz gegen Beschädigungen und gegen Schmutz Kompaktes Design und ein sehr geringes Gewicht Reduzierter Platzbedarf (geringer Lagerplatzbedarf, geringe Transportkosten und geringer Platzbedarf am  Aufstellungsort). Korrigierte Kältetrocknerleistung bei abweichenden Betriebsbedingungen: Arbeits-druck Faktor/FP Drucktau-punkt Faktor/FDTP Umgebungs-temperatur Faktor/FTA Eintritts-temperatur Faktor/FTI 2 bar 0,60 3°C DTP 0,90 25°C 1,00 30°C 1,17 3 bar 0,70 5°C DTP 1,00 30°C 0,97 35°C 1,00 4 bar 0,80 7°C DTP 1,11 35°C 0,94 40°C 0,88 5 bar 0,88 10°C DTP 1,25 40°C 0,87 45°C 0,75 6 bar 0,94     45°C 0,78 50°C 0,58 7 bar 1,00         55°C 0,48 8 bar 1,04             9 bar 1,06             10 bar 1,09             11 bar 1,10             12 bar 1,12             13 bar 1,14             14 bar 1,15             15 bar 1,16             16 bar 1,17             Korrigierte Trocknerleistung = Eintrittsvolumenstrom : (FP x FDTP x FTA x FTI)   Elektrischer Anschluss: 230 V / 50 Hz / 1 Phase *Leistung gem. DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C (Leistung berechnet auf +5 °C) bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck.

Renner-DruckluftkältetrocknerModell RKT-CQ 0750 mit zeitgesteuertem Magnetventil Technische Daten: Modell CQ 0750 AB Drucktaupunkt + 5° C Volumenstrom 750 m³/h Druck max. 14 bar Spannungsversorgung 1Ph / 230 V / 50Hz Stromverbrauch 1.35 kW Anschluss G 2 Medium Druckluft Mediumtemperatur max. 55 °C Umgebungstemperatur 25 °C Kältemittel R407C Schutzklasse IP20 Gewicht 121 kg Schalldruckpegel < 70 dB (A) Abmessungen (HxBxT) 1055 x 645 x 920 mm Spannungsversorgung 1Ph / 230 V / 50 Hz   Funktionsprinzip Kälte-Drucklufttrockner für kleine bis mittlere VolumenströmeDie Druckluft wird zur Aufbereitung in den Kälte-Drucklufttrockner geführt und im Luft-Luft-Wärmeaustauscher vorgekühlt. Diese Vorkühlung erfolgt im Gegenstrom zur austretenden, abgekühlten Druckluft und arbeitet deshalb völlig ohne zusätzlichen Energiebedarf. Die weitere Abkühlung auf den Drucktaupunkt erfolgt im Kältemittel-Luft-Wärmeaustauscher, der durch einen Kältemittelkreislauf gekühlt wird. Während des gesamten Kühlvorgangs fällt Feuchtigkeit der Druckluft als Kondensat aus und wird automatisch abgeleitet. Die aufbereitete Druckluft wird vor ihrem Austritt im Luft-Luft-Wärmeübertrager durch die eintretende Druckluft wieder erwärmt. Die Kälteleistung wird durch einen Heißgasregler kontrolliert um das Einfrieren des Wärmeaustauschers im Teillastfall auszuschließen. Merkmale der  Trockner CQ 0020 AB - CQ 0850 AB Vorteile / Nutzen Aluminiumplattenwärmetauscher Keine Korrosion innerhalb des Wärmeübertragers durch den Kontakt mit feuchter Druckluft Hohe Überlastbarkeit bis zu einem Drucktaupunkt von ca.  +20 °C Im Falle von Überlastung schaltet der Trockner erst ab einem Drucktaupunkt von ca. +20 °C ab Zeitgesteuertes Magnetventil Sichere Kondensatableitung Alle Trockner sind mit einem stabilen Metallgehäuse ausgestattet Optimaler Schutz gegen Beschädigungen und gegen Schmutz Kompaktes Design und ein sehr geringes Gewicht Reduzierter Platzbedarf (geringer Lagerplatzbedarf, geringe Transportkosten und geringer Platzbedarf am  Aufstellungsort). Optional mit niveaugesteurtem Kondensatableiter lieferbar! Korrigierte Kältetrocknerleistung bei abweichenden Betriebsbedingungen: Arbeits-druck Faktor/FP Drucktau-punkt Faktor/FDTP Umgebungs-temperatur Faktor/FTA Eintritts-temperatur Faktor/FTI 2 bar 0,60 3°C DTP 0,90 25°C 1,00 30°C 1,17 3 bar 0,70 5°C DTP 1,00 30°C 0,97 35°C 1,00 4 bar 0,80 7°C DTP 1,11 35°C 0,94 40°C 0,88 5 bar 0,88 10°C DTP 1,25 40°C 0,87 45°C 0,75 6 bar 0,94     45°C 0,78 50°C 0,58 7 bar 1,00         55°C 0,48 8 bar 1,04             9 bar 1,06             10 bar 1,09             11 bar 1,10             12 bar 1,12             13 bar 1,14             14 bar 1,15             15 bar 1,16             16 bar 1,17               Korrigierte Trocknerleistung = Eintrittsvolumenstrom : (FP x FDTP x FTA x FTI)   Elektrischer Anschluss: 230 V / 50 Hz / 1 Phase *Leistung gem. DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C (Leistung berechnet auf +5 °C) bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck.

Renner-DruckluftkältetrocknerModell CQ 0020 mit zeitgesteuertem Magnetventil Technische Daten: Modell CQ 0020 AB Drucktaupunkt + 5° C Volumenstrom 20 m³/h Druck max. 14 bar Spannungsversorgung 1Ph / 230 V / 50 - 60Hz Stromverbrauch 0.18 kW bei 50Hz / 0.23 bei 60Hz Anschluss G 3/8 Medium Druckluft Mediumtemperatur max. 55 °C Umgebungstemperatur 25 °C Kältemittel R134a Schutzklasse IP20 Gewicht 24 kg Schalldruckpegel < 70 dB (A) Abmessungen (HxBxT) 645 x 360 x 410 mm Spannungsversorgung 1Ph / 230 V / 50 Hz   Funktionsprinzip Kälte-Drucklufttrockner für kleine bis mittlere VolumenströmeDie Druckluft wird zur Aufbereitung in den Kälte-Drucklufttrockner geführt und im Luft-Luft-Wärmeaustauscher vorgekühlt. Diese Vorkühlung erfolgt im Gegenstrom zur austretenden, abgekühlten Druckluft und arbeitet deshalb völlig ohne zusätzlichen Energiebedarf. Die weitere Abkühlung auf den Drucktaupunkt erfolgt im Kältemittel-Luft-Wärmeaustauscher, der durch einen Kältemittelkreislauf gekühlt wird. Während des gesamten Kühlvorgangs fällt Feuchtigkeit der Druckluft als Kondensat aus und wird automatisch abgeleitet. Die aufbereitete Druckluft wird vor ihrem Austritt im Luft-Luft-Wärmeübertrager durch die eintretende Druckluft wieder erwärmt. Die Kälteleistung wird durch einen Heißgasregler kontrolliert um das Einfrieren des Wärmeaustauschers im Teillastfall auszuschließen. Merkmale der  Trockner CQ 0020 AB - CQ 0850 AB Vorteile / Nutzen Aluminiumplattenwärmetauscher Keine Korrosion innerhalb des Wärmeübertragers durch den Kontakt mit feuchter Druckluft Hohe Überlastbarkeit bis zu einem Drucktaupunkt von ca.  +20 °C Im Falle von Überlastung schaltet der Trockner erst ab einem Drucktaupunkt von ca. +20 °C ab Zeitgesteuertes Magnetventil Sichere Kondensatableitung Alle Trockner sind mit einem stabilen Metallgehäuse ausgestattet Optimaler Schutz gegen Beschädigungen und gegen Schmutz Kompaktes Design und ein sehr geringes Gewicht Reduzierter Platzbedarf (geringer Lagerplatzbedarf, geringe Transportkosten und geringer Platzbedarf am  Aufstellungsort).   Optional mit niveaugesteurtem Kondensatableiter lieferbar! Korrigierte Kältetrocknerleistung bei abweichenden Betriebsbedingungen: Arbeits-druck Faktor/FP Drucktau-punkt Faktor/FDTP Umgebungs-temperatur Faktor/FTA Eintritts-temperatur Faktor/FTI 2 bar 0,60 3°C DTP 0,90 25°C 1,00 30°C 1,17 3 bar 0,70 5°C DTP 1,00 30°C 0,97 35°C 1,00 4 bar 0,80 7°C DTP 1,11 35°C 0,94 40°C 0,88 5 bar 0,88 10°C DTP 1,25 40°C 0,87 45°C 0,75 6 bar 0,94     45°C 0,78 50°C 0,58 7 bar 1,00         55°C 0,48 8 bar 1,04             9 bar 1,06             10 bar 1,09             11 bar 1,10             12 bar 1,12             13 bar 1,14             14 bar 1,15             15 bar 1,16             16 bar 1,17             Korrigierte Trocknerleistung = Eintrittsvolumenstrom : (FP x FDTP x FTA x FTI) Elektrischer Anschluss: 230 V / 50 Hz / 1 Phase*Leistung gem. DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 5°C bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck.

Renner-DruckluftkältetrocknerModell CQ 0050 mit niveaugesteuertem Kondensatableiter Technische Daten: Modell CQ 0050 AB Drucktaupunkt + 5° C Volumenstrom 50 m³/h Druck max. 14 bar Spannungsversorgung 1Ph / 230 V / 50 - 60Hz Stromverbrauch 0.19 kW bei 50Hz / 0.27 bei 60Hz Anschluss G 1/2 Medium Druckluft Mediumtemperatur max. 55 °C Umgebungstemperatur 25 °C Kältemittel R134a Schutzklasse IP20 Gewicht 27 kg Schalldruckpegel < 70 dB (A) Abmessungen (HxBxT) 645 x 360 x 410 mm Spannungsversorgung 1Ph / 230 V / 50 Hz   Funktionsprinzip Kälte-Drucklufttrockner für kleine bis mittlere VolumenströmeDie Druckluft wird zur Aufbereitung in den Kälte-Drucklufttrockner geführt und im Luft-Luft-Wärmeaustauscher vorgekühlt. Diese Vorkühlung erfolgt im Gegenstrom zur austretenden, abgekühlten Druckluft und arbeitet deshalb völlig ohne zusätzlichen Energiebedarf. Die weitere Abkühlung auf den Drucktaupunkt erfolgt im Kältemittel-Luft-Wärmeaustauscher, der durch einen Kältemittelkreislauf gekühlt wird. Während des gesamten Kühlvorgangs fällt Feuchtigkeit der Druckluft als Kondensat aus und wird automatisch abgeleitet. Die aufbereitete Druckluft wird vor ihrem Austritt im Luft-Luft-Wärmeübertrager durch die eintretende Druckluft wieder erwärmt. Die Kälteleistung wird durch einen Heißgasregler kontrolliert um das Einfrieren des Wärmeaustauschers im Teillastfall auszuschließen. Merkmale der  Trockner CQ 0020 AB - CQ 0850 AB Vorteile / Nutzen Aluminiumplattenwärmetauscher Keine Korrosion innerhalb des Wärmeübertragers durch den Kontakt mit feuchter Druckluft Hohe Überlastbarkeit bis zu einem Drucktaupunkt von ca.  +20 °C Im Falle von Überlastung schaltet der Trockner erst ab einem Drucktaupunkt von ca. +20 °C ab niveaugesteuertem Kondensatableiter Sichere Kondensatableitung Alle Trockner sind mit einem stabilen Metallgehäuse ausgestattet Optimaler Schutz gegen Beschädigungen und gegen Schmutz Kompaktes Design und ein sehr geringes Gewicht Reduzierter Platzbedarf (geringer Lagerplatzbedarf, geringe Transportkosten und geringer Platzbedarf am  Aufstellungsort). Korrigierte Kältetrocknerleistung bei abweichenden Betriebsbedingungen: Arbeits-druck Faktor/FP Drucktau-punkt Faktor/FDTP Umgebungs-temperatur Faktor/FTA Eintritts-temperatur Faktor/FTI 2 bar 0,60 3°C DTP 0,90 25°C 1,00 30°C 1,17 3 bar 0,70 5°C DTP 1,00 30°C 0,97 35°C 1,00 4 bar 0,80 7°C DTP 1,11 35°C 0,94 40°C 0,88 5 bar 0,88 10°C DTP 1,25 40°C 0,87 45°C 0,75 6 bar 0,94     45°C 0,78 50°C 0,58 7 bar 1,00         55°C 0,48 8 bar 1,04             9 bar 1,06             10 bar 1,09             11 bar 1,10             12 bar 1,12             13 bar 1,14             14 bar 1,15             15 bar 1,16             16 bar 1,17             Korrigierte Trocknerleistung = Eintrittsvolumenstrom : (FP x FDTP x FTA x FTI)   Elektrischer Anschluss: 230 V / 50 Hz / 1 Phase *Leistung gem. DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C (Leistung berechnet auf +5 °C) bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck.
