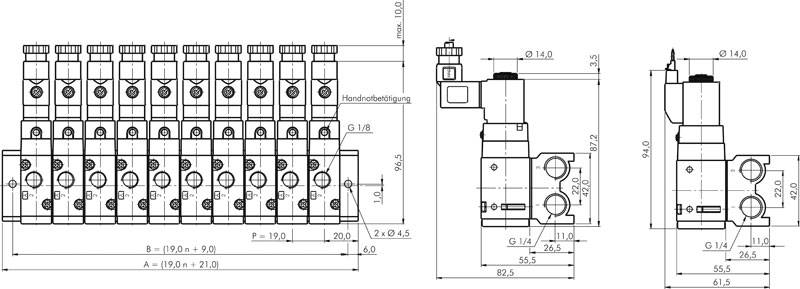

Reihenleiste (8-fach) für SF2000 (3/2-Wege)
Sofort verfügbar
Preis Pro Stück
55,21 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
55,21 €*
60,72 €*
(Sie sparen 9.07% )
|
| 3 ab |
52,45 €*
60,72 €*
(Sie sparen 13.62% )
|
| 10 ab |
49,69 €*
60,72 €*
(Sie sparen 18.17% )
|
| 30 ab |
46,93 €*
60,72 €*
(Sie sparen 22.71% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571488659
Produktnummer:
DA143100
Gewicht:
0.35 kg
Produktinformationen "Reihenleiste (8-fach) für SF2000 (3/2-Wege)"
Werkstoffe:
Körper: Aluminium, Dichtungen: NBR
Lieferumfang:
Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)
Anschlussgewinde:
4 x G 1/4"
Weitere Eigenschaften:
| Stationen (Stk) | 8 |
| Beschreibung | Anschlussplatte (PR) |
| Gewicht | 350 g / Stk. |
