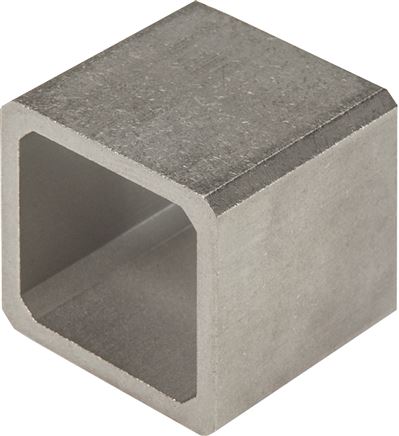

Reduzierung Antriebsvierkant VK27 x VK22
Sofort verfügbar
Preis Pro Stück
9,16 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
9,16 €*
14,23 €*
(Sie sparen 35.63% )
|
| 3 ab |
8,70 €*
14,23 €*
(Sie sparen 38.86% )
|
| 10 ab |
8,24 €*
14,23 €*
(Sie sparen 42.09% )
|
| 30 ab |
7,78 €*
14,23 €*
(Sie sparen 45.33% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571544959
Produktnummer:
DA129396
Gewicht:
0.043 kg
Produktinformationen "Reduzierung Antriebsvierkant VK27 x VK22"
Werkstoffe:
Sintermetall, korrosionsgeschützt
Anwendung:
Zur Reduzierung der Innenvierkante von pneumatischen oder elektrischen Antrieben bzw. zur Vergrößerung der Außenvierkante von Armaturen. Vierkant gemäß ISO 5211 - DIN 3337 - NAMUR mit abgerundeten Ecken und kleinem Toleranzbereich
Weitere Eigenschaften:

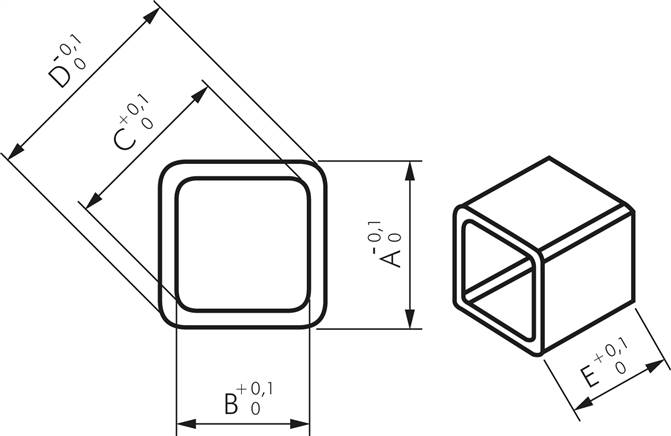

| A (mm) | 27 |
| B (mm) | 22 |
| C (mm) | 28,5 |
| D (mm) | 36,0 |
| E (mm) | 27 |
| Gewicht | 43 g / Stk. |
