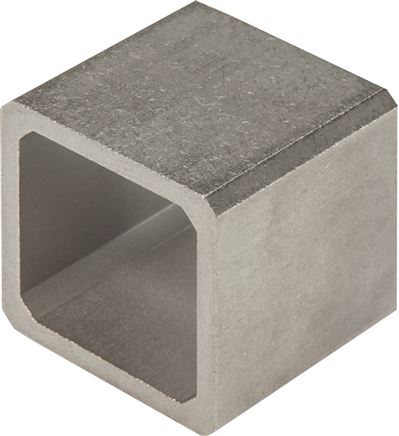

Reduzierung Antriebsvierkant VK17 x VK14
Sofort verfügbar
Preis Pro Stück
5,56 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
5,56 €*
9,09 €*
(Sie sparen 38.83% )
|
| 3 ab |
5,28 €*
9,09 €*
(Sie sparen 41.91% )
|
| 10 ab |
5,00 €*
9,09 €*
(Sie sparen 44.99% )
|
| 30 ab |
4,72 €*
9,09 €*
(Sie sparen 48.07% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571544935
Produktnummer:
DA129394
Gewicht:
0.009 kg
Produktinformationen "Reduzierung Antriebsvierkant VK17 x VK14"
Werkstoffe:
Sintermetall, korrosionsgeschützt
Anwendung:
Zur Reduzierung der Innenvierkante von pneumatischen oder elektrischen Antrieben bzw. zur Vergrößerung der Außenvierkante von Armaturen. Vierkant gemäß ISO 5211 - DIN 3337 - NAMUR mit abgerundeten Ecken und kleinem Toleranzbereich

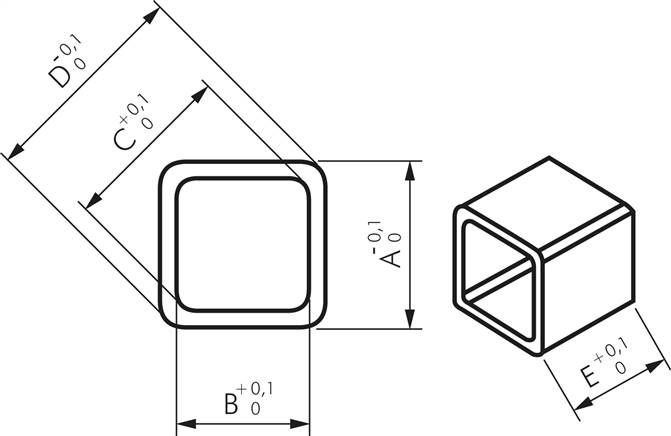

Weitere Eigenschaften:
| A (mm) | 17 |
| B (mm) | 14 |
| C (mm) | 18,3 |
| D (mm) | 22,0 |
| E (mm) | 17 |
| Gewicht | 9.3 g / Stk. |
