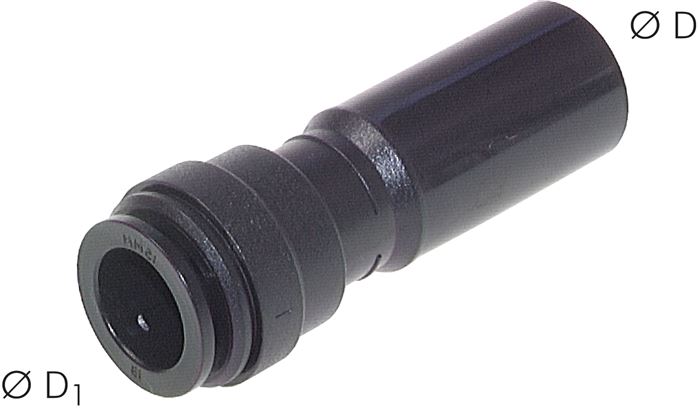

Reduzierung 22mm Stecknippel x 15mm Schlauch, IQS-Big
Sofort verfügbar
Preis Pro Stück
5,42 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
5,42 €*
8,64 €*
(Sie sparen 37.27% )
|
| 5 ab |
5,15 €*
8,64 €*
(Sie sparen 40.39% )
|
| 20 ab |
4,88 €*
8,64 €*
(Sie sparen 43.52% )
|
| 50 ab |
4,61 €*
8,64 €*
(Sie sparen 46.64% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571374563
Produktnummer:
DA146624
Gewicht:
0.017 kg
Produktinformationen "Reduzierung 22mm Stecknippel x 15mm Schlauch, IQS-Big"
Werkstoffe:
Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBR
Temperaturbereich:
-20°C bis +70°C
Betriebsdruck:
-0,95 bis 10 bar (70°C: max. 7 bar)
Medien:
geölte und ungeölte Druckluft, neutrale Gase, Kaltwasser
Vorteile:
•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 (gilt nicht für IQSG 1215, IQSG 3422, IQSG 1028 sowie Ø 32)
Weitere Eigenschaften:
| D (mm) | 22 |
| D1 (mm) | 15 |
| Gewicht | 17 g / Stk. |
