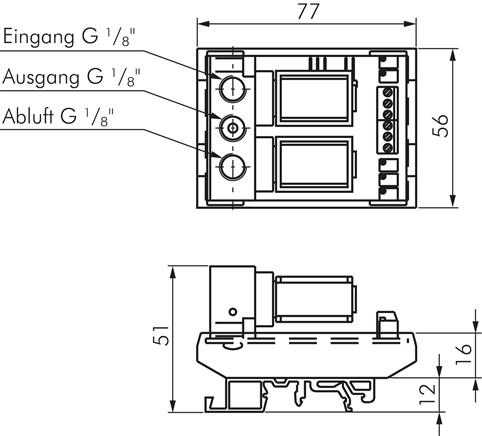

Proportionaldruckregler G 1/8",0 - 10 bar,0 - 10 V, für DIN-Schiene
Versandkostenfrei
Produktinformationen "Proportionaldruckregler G 1/8",0 - 10 bar,0 - 10 V, für DIN-Schiene"
Ausführung:
Der Proportionaldruckregler regelt den Druck auf der Sekundärseite proportional zu einem elektrischen Eingangssignal (0 - 10 V oder 4 - 20 mA).
Tipp:
Für größere Durchflusswerte, erhöhte Temperaturen, aggressive Umgebungen und Ähnliches, kann der Proportionaldruckregler auch als Pilotregler für einen ferngesteuerten Druckregler (Booster) Typ DRi (für Standardanwendungen) oder FDRi 03 (für Präzisionsregelungen und große Entlüftungsleistungen) verwendet werden.
Medien:
feingefilterte Druckluft (3 ?m) & neutrale Gase, ungeölt
Temperaturbereich:
-10°C bis +60°C
Spannungsversorgung:
15 bis 24 V (DC) V
Stromaufnahme:
max. 325 mA (DIN-Schienen-Montage: max. 250 mA)
Schutzart:
IP 65 (DIN-Schienen-Montage: IP 00)
Elektrischer Anschluss:
M 12-Stecker (A-codiert, 4-polig) (DIN-Schienen-Montage: Schraubklemmen)
Linearität:
? 0,2 % vom Endwert
Wiederholgenauigkeit:
? 0,2 % vom Endwert
Hysterese:
1 % vom Endwert
Genauigkeit:
? 0,5 % vom Endwert
Ausgangssignal (Monitor):
0 - 10 V
Weitere Eigenschaften:
| Eingangssignal | 0 - 10 V |
| Bauform | für DIN-Schiene |
| Gewinde | G 1/8" |
| Druckregelbereich (bar) | 0 - 10 |
| Durchfluss (L/min) | 35 |
| Entlüftung (L/min) | 35 |
| Eingangsdruck (mindestens Einstelldruck) (bar) | 0 - 13,8 |
| Gewicht | 260 g / Stk. |
