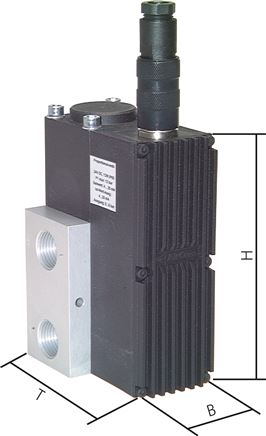

Proportionaldruckregler G 1/4", 0 - 1 bar, 0-10V
Versandkostenfrei
Produktinformationen "Proportionaldruckregler G 1/4", 0 - 1 bar, 0-10V"
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Temperaturbereich:
-10°C bis +50°C
Eingangssignal:
0 - 10 V
Stromaufnahme:
1 mA bei 10 V Eingangssignal
Linearität:
< 1%
Hysterese:
< 1%
Ansprechempfindlichkeit:
< 0,1 %
Regelzeit:
< 1 Sek.
Einbaulage:
senkrecht ? 15°
Hinweis:
Die Ventile erwärmen sich bei anliegendem Signal und fehlendem Versorgungsdruck unzulässig stark! Es wird daher zur Drucküberwachung der Einsatz eines Druckschalters empfohlen. Der Eingangsdruck sollte mindestens 10% über dem maximal benötigtem Ausgangsdruck liegen.
Optional:
Eingangssignal 4 bis 20 mA -E20, Ausgangssignal 0 bis 10 V -A10
Weitere Eigenschaften:
| Eingangssignal | 0 - 10 V |
| Gewinde | G 1/4" |
| Druckregelbereich (bar) | 0 - 1 |
| Versorgungsdruck max. (bar) | 2 |
| Durchfluss (L/min) | 820 |
| Kv-Wert (m3/h) | 0,6 |
| DN (mm) | 6 |
| H (mm) | 114 |
| B (mm) | 52 |
| T (mm) | 74 |
| Gewicht | 1,3 kg / Stk. |
