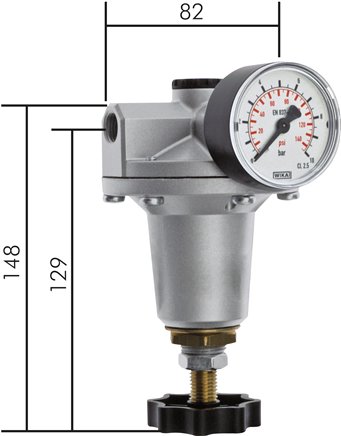

Präzisionsdruckregler G 1/4", 0,2 - 6 bar Standard 3
Sofort verfügbar
Preis Pro Stück
86,24 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
86,24 €*
109,24 €*
(Sie sparen 21.05% )
|
| 3 ab |
81,93 €*
109,24 €*
(Sie sparen 25% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571269005
Produktnummer:
DA139795
Gewicht:
0.85 kg
Produktinformationen "Präzisionsdruckregler G 1/4", 0,2 - 6 bar Standard 3"
Anwendung:
Präzisionsdruckregler werden eingesetzt, wo bei kleinen Durchflussmengen größte Konstanz des Sekundärdruckes erforderlich ist. Die gute Regel- und Durchflusscharakteristik wird dadurch erreicht, dass das Verhältnis der Membrane zur Ventilsitzfläche sehr groß ist. Der Regler ist gegenüber Eingangsdruckschwankungen weitgehendst unabhängig, hat keinen Eigenluftverbrauch und kann mit "normal" gefilterter Druckluft verwendet werden.
Ausführung:
Druckregler rücksteuerbar (mit Sekundärentlüftung)
Werkstoffe:
Körper: Zink Druckguss Z410, Membrane und Dichtungen: FKM
Temperaturbereich:
-10°C bis +60°C
Eingangsdruck:
max. 16 bar
Manometeranschluss:
G 1/4"
Schalttafelgewinde:
M 20x1,5
Medien:
Druckluft, neutrale Gase
Lieferumfang:
Druckregler einschließlich 50 mm Manometer

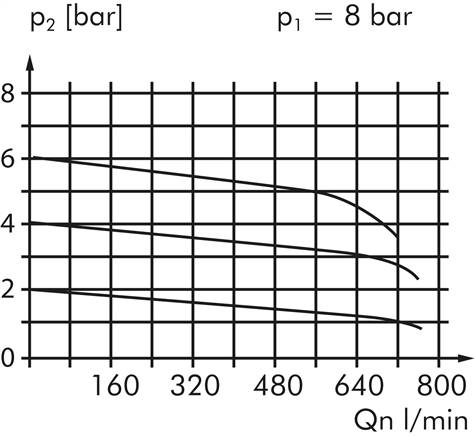

Durchfluss:
550 l/min, Sekundärentlüftung: 100 l/min
Eigenluftverbrauch:
keiner (Präzisionsdruckregler mit Feedback-Anschluss: geringer Eigenluftverbrauch)
Regelgenauigkeit:
? 7,5 mbar
Vorteile:
•automatische Entlüftung bei Überdruck auf der Sekundärseite, •feine Regelung des Druckes unabhängig von Vordruck, •kein Eigenluftverbrauch, •robuste Bauform, keine Feinfilterung der Druckluft notwendig
*Sonderregler für Ansteuerung von Volumenbooster (Feedback-Leitung von Sekundärseite des Volumenboosters wird für die Regelung herangezogen), geringer Eigenluftverbrauch
Weitere Eigenschaften:
| Ausführung | Präzisionsdruckregler |
| Gewinde | G 1/4" |
| Druckregelbereich (bar) | 0,2 - 6 |
| Manometeranzeige (bar) | 0 - 10 |
| Befestigungswinkel | BW 30 |
| Gewicht | 850 g / Stk. |
