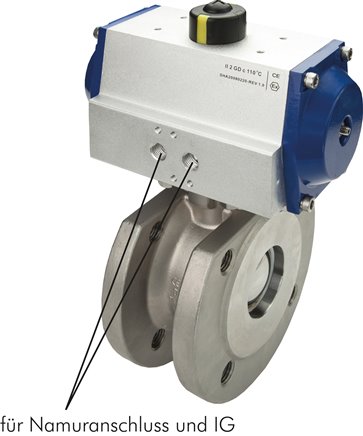

Pneum. Kompaktflanschkugelh., DN50-PN40 (DIN/EN), Feder-schließend, Edelstahl
Versandkostenfrei
Sofort verfügbar
Preis Pro Stück
1.216,90 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
1.216,90 €*
1.382,51 €*
(Sie sparen 11.98% )
|
| 3 ab |
1.156,05 €*
1.382,51 €*
(Sie sparen 16.38% )
|
| 10 ab |
1.095,21 €*
1.382,51 €*
(Sie sparen 20.78% )
|
| 30 ab |
1.034,36 €*
1.382,51 €*
(Sie sparen 25.18% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571427160
Produktnummer:
DA129039
Gewicht:
9 kg
Produktinformationen "Pneum. Kompaktflanschkugelh., DN50-PN40 (DIN/EN), Feder-schließend, Edelstahl"
Kugelhahn:
Werkstoffe:
Gehäuse: 1.4408, Kugel: 1,4408, Dichtung: PTFE
Temperaturbereich:
-20°C bis +180°C
Einsatzbereich:
Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive Medien
Schwenkantrieb:
Bauweise:
ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)
Werkstoffe:
Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBR
Steuerdruck:
6 - 10 bar (geringere Drücke auf Anfrage)
Temperaturbereich:
-20°C bis +80°C
Optional:
FKM-Dichtung (-20°C bis max. +120°C) -V
Achtung:
Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!
Weitere Eigenschaften:
| Ausführung | Feder-schließend |
| Flanschanschluss | DN50-PN40 (DIN/EN) |
| DN (mm) | 50 |
| Einbaulänge Kugelhahn (mm) | 80 |
| Betriebsdruck (bar) | -0,9 bis 40 |
| Ersatzantriebe | PDE 012 |
| Gewicht | 9 kg / Stk. |
