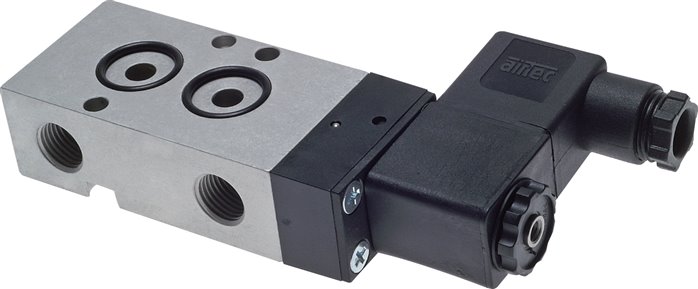

NAMUR-Magnetventil, 3/2-Wege (Luftfederrückstellung), G 1/4", 24 V=
Sofort verfügbar
100,66 € inkl. MwSt.
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571442262
Produktnummer:
DA142843
Gewicht:
0.29 kg
Produktinformationen "NAMUR-Magnetventil, 3/2-Wege (Luftfederrückstellung), G 1/4", 24 V="
Werkstoffe:
Körper: Aluminium eloxiert und Kunststoff, Innenteile: Aluminium, Stahl rostfrei und Messing, Dichtung: NBR
Temperaturbereich:
-10°C bis +70°C
Betriebsdruck:
3 - 10 bar (Impulsventil: 2 - 10 bar)
Steuerspannungen:
Standard: 24 V=, 230 V AC, auf Wunsch: andere Spannungen
Leistungsaufnahme:
Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)
Schutzart:
IP 65
Magnetspule:
N (Steckergröße 1)

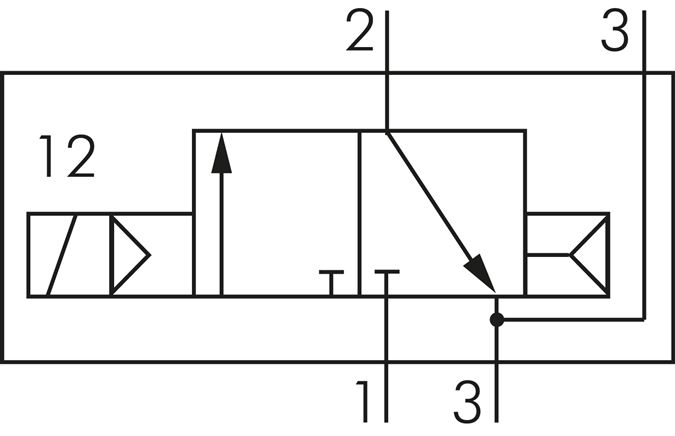

Funktion:
3/2-Wege Ausführung entlüftet in den Federraum des Antriebes, daher ist eine Abluftdrosselung nicht möglich. Bei 5/2-Wege Ausführung ist eine Abluftdrosselung (Geschwindigkeitsregulierung) mit Hilfe von 2 Stk. Drosselschalldämpfern DS 14 möglich. Bitte Drosselschalldämpfer gesondert bestellen.
*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 W
Information:
Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!
Weitere Eigenschaften:
| Steuerspannung | 24 V= |
| Funktion | 3/2-Wege (Federrückstellung) |
| Gewinde | G 1/4" |
| Rückstellung durch | Luftfeder |
| Durchfluss (L/min) | 780 |
| Betriebsdruck (bar) | 3 - 10 |
| Gewicht | 290 g / Stk. |
