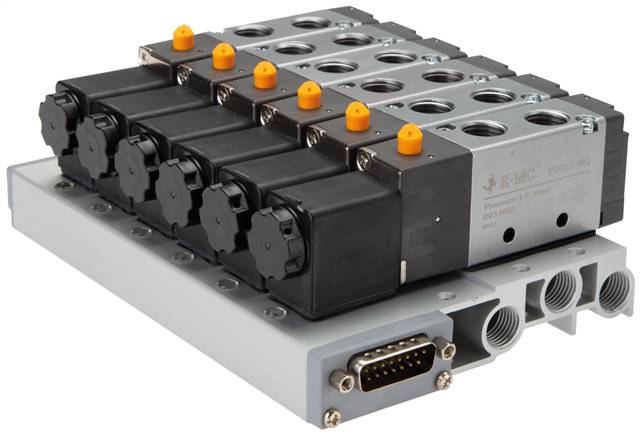

Multipol-Ventilterminal, G1/4", 10 Stationen, 24V DC
Versandkostenfrei
Produktinformationen "Multipol-Ventilterminal, G1/4", 10 Stationen, 24V DC"
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid
Temperaturbereich:
-5°C bis +60°C
Betriebsdruck:
1,5 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Schaltzeit:
<50 ms, max. 5 Schaltspiele / Sek.
Steuerspannung:
24 V=
Spannungstoleranz:
? 10 %
Schutzart:
IP 40
Lebensdauer:
min. 40 Mio. Schaltspiele
Ausführung:
mit LED und Schutzbeschaltung
Hinweis:
Die Ventilplätze werden von dem Multipolanschluss her aufsteigend gezählt. Der PIN zur Ansteuerung eines Ventilplatzes entspricht der Nummer des Ventilplatzes.
Vorteile:
•besonders preiswert, •kompakte Bauform, •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige und Schutzbeschaltung, •Ventile können einfach durch andere RV-Ventile getauscht werden
Durchfluss je Ventilstation:
800 l/min
Leistungsaufnahme:
3 W / Station
Weitere Eigenschaften:
| Anzahl Stationen | 10 |
| A (mm) | 51,5 |
| B (mm) | 30,3 |
| C (mm) | 64 |
| D (mm) | 123,8 |
| E (mm) | 19,8 |
| F (mm) | 21 |
| G (mm) | 27 |
| K (mm) | 253 |
| L (mm) | 241 |
| N | 6 |
| Gewicht | 2,7 kg / Stk. |
