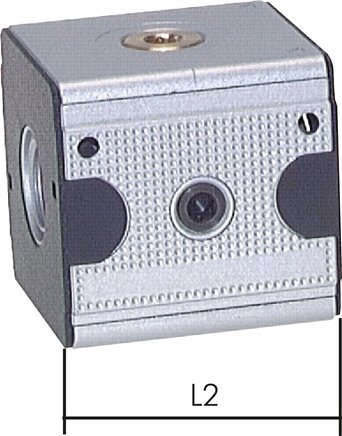

MULTIFIX Verteilerblock, G 1", Multifix 4
Sofort verfügbar
Preis Pro Stück
116,04 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
116,04 €*
143,29 €*
(Sie sparen 19.02% )
|
| 3 ab |
110,24 €*
143,29 €*
(Sie sparen 23.07% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571852962
Produktnummer:
DA140628
Gewicht:
1.3 kg
Produktinformationen "MULTIFIX Verteilerblock, G 1", Multifix 4"
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBR
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Temperaturbereich:
-10°C bis +60°C
Vorteile:
•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.
Eingangsdruck:
0 - 16 bar (Baureihe 0: mit Koppelpaket max. 12 bar)
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)
*Verteilerblock wird mit Flanschanschluss geliefert; um ein Gewinde zu erhalten, verwenden Sie bitte Anschlussplatten VB CLAP.
Weitere Eigenschaften:
| Baureihe | Multifix 4 |
| Bauform | Standard |
| Gewinde P/A (Eingang/Ausgang) | G 1" |
| Gewindeabgang B (oben) | G 3/4" |
| Gewindeabgang C (unten) | G 1" |
| Gewindeabgang D (vorne/hinten) | G 1/4" |
| Durchfluss P-A (L/min) | 18000 |
| Durchfluss P-B (L/min) | 8500 |
| Durchfluss P-C (L/min) | 12000 |
| Durchfluss P-D (L/min) | 2300 |
| L1 / L2 (mm) | 85 |
| Befestigungswinkel | W 4 |
| Koppelpaket zur Verkopplung mit Standardbauform | KP 4 |
| Gewicht | 1,3 kg / Stk. |
