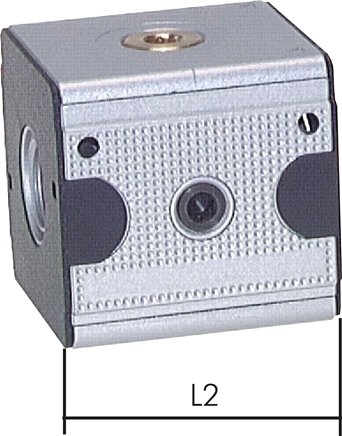

MULTIFIX Verteilerblock, G 1/4", Multifix 1
Sofort verfügbar
Preis Pro Stück
32,51 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
32,51 €*
38,50 €*
(Sie sparen 15.56% )
|
| 3 ab |
30,88 €*
38,50 €*
(Sie sparen 19.79% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571718909
Produktnummer:
DA140633
Gewicht:
0.29 kg
Produktinformationen "MULTIFIX Verteilerblock, G 1/4", Multifix 1"
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBR
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Temperaturbereich:
-10°C bis +60°C
Vorteile:
•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.
Eingangsdruck:
0 - 16 bar (Baureihe 0: mit Koppelpaket max. 12 bar)
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)
*Verteilerblock wird mit Flanschanschluss geliefert; um ein Gewinde zu erhalten, verwenden Sie bitte Anschlussplatten VB CLAP.
Weitere Eigenschaften:
| Baureihe | Multifix 1 |
| Bauform | Standard |
| Gewinde P/A (Eingang/Ausgang) | G 1/4" |
| Gewindeabgang B (oben) | G 1/4" |
| Gewindeabgang C (unten) | G 1/4" |
| Gewindeabgang D (vorne/hinten) | G 1/4" |
| Durchfluss P-A (L/min) | 2500 |
| Durchfluss P-B (L/min) | 2000 |
| Durchfluss P-C (L/min) | 2000 |
| Durchfluss P-D (L/min) | 900 |
| L1 / L2 (mm) | 48 |
| Befestigungswinkel | W 1 |
| Koppelpaket zur Verkopplung mit Standardbauform | KP 1 |
| Koppelpaket zur Verkopplung mit schmaler Bauform | KPS 1 |
| Gewicht | 290 g / Stk. |
