MULTIFIX Kugelhahn, G 3/8", Multifix 1
Sofort verfügbar
Preis Pro Stück
41,41 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
41,41 €*
51,18 €*
(Sie sparen 19.09% )
|
| 3 ab |
39,34 €*
51,18 €*
(Sie sparen 23.13% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571392093
Produktnummer:
DA140564
Gewicht:
0.35 kg
Produktinformationen "MULTIFIX Kugelhahn, G 3/8", Multifix 1"
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBR
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Temperaturbereich:
-10°C bis +60°C
Vorteile:
•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.
Eingangsdruck:
0 - 16 bar (Baureihe 0: mit Koppelpaket max. 12 bar)
Lieferumfang:
Kugelhahn ohne Schalldämpfer in Abluftgewinde
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4 & 5)
Vorteile:
•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Typ Standard ist durch Vorhangschloss VHS 20 abschließbar (Seite 538)
*Kugelhahn wird mit einer Seite Gewinde, andere Seite Flanschanschluss geliefert. Um beiderseits Gewinde zu erhalten, verwenden Sie bitte eine Anschlussplatte
Weitere Eigenschaften:
| Ausführung | Kugelhahn |
| Baureihe | Multifix 1 |
| Bauform | Standard |
| Gewinde Eingang | G 3/8" |
| Gewinde Ausgang | G 3/8" |
| Abluftgewinde | G 1/4" |
| Durchfluss (L/min) | 2800 |

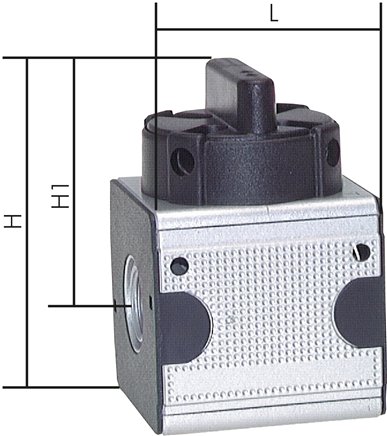

| H (mm) | 80 |
| H1 (mm) | 54 |
| L (mm) | 48 |
| Befestigungswinkel | W 1 |
| Koppelpaket zur Verkopplung mit Standardbauform | KP 1 |
| Koppelpaket zur Verkopplung mit schmaler Bauform | KPS 1 |
| Abluftschalldämpfer | SD 14 F |
| Gewicht | 350 g / Stk. |
