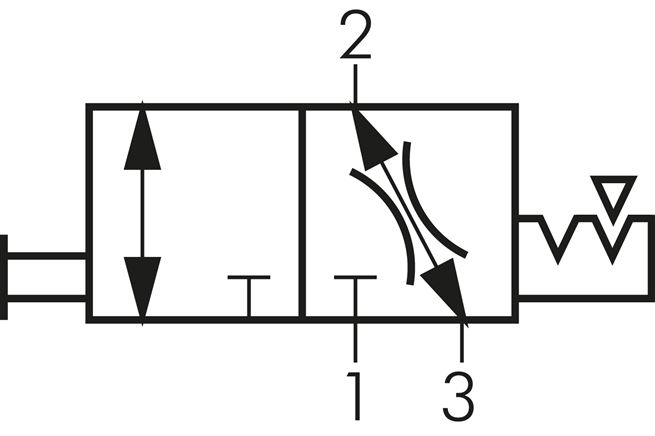

MULTIFIX Kugelhahn, G 3/4", Multifix 4, BG 4
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBR
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Temperaturbereich:
-10°C bis +60°C
Vorteile:
•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.
Eingangsdruck:
0 - 16 bar (Baureihe 0: mit Koppelpaket max. 12 bar)
Lieferumfang:
Kugelhahn ohne Schalldämpfer in Abluftgewinde
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4 & 5)
Vorteile:
•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Typ Standard ist durch Vorhangschloss VHS 20 abschließbar (Seite 538)
*Kugelhahn wird mit einer Seite Gewinde, andere Seite Flanschanschluss geliefert. Um beiderseits Gewinde zu erhalten, verwenden Sie bitte eine Anschlussplatte
Weitere Eigenschaften:
| Ausführung | Kugelhahn |
| Baureihe | Multifix 4 |
| Bauform | Standard |
| Gewinde Eingang | G 3/4" |
| Gewinde Ausgang | G 3/4" |
| Abluftgewinde | G 1/2" |
| Durchfluss (L/min) | 25000 |
| H (mm) | 140 |
| H1 (mm) | 90 |
| L (mm) | 85 |
| Befestigungswinkel | W 4 |
| Koppelpaket zur Verkopplung mit Standardbauform | KP 4 |
| Abluftschalldämpfer | SD 12 F |
| Gewicht | 1,6 kg / Stk. |
Herstellerdaten
DF Druckluft-Fachhandel GmbH
Adresse: Hewlett-Packard-Straße 1, 71083 Herrenberg
E-Mail: info@druckluft-fachhandel.de
