MULTIFIX Kugelhahn, einseitig Flanschanschluss, G 3/4", Multifix 5, BG 5

Produktinformationen "MULTIFIX Kugelhahn, einseitig Flanschanschluss, G 3/4", Multifix 5, BG 5"

Werkstoffe:

Körper: Zink Druckguss Z410 (Baureihe 4 &amp 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBR

Medien:

geölte und ungeölte Druckluft, neutrale Gase

Temperaturbereich:

-10°C bis +60°C

Vorteile:

•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.

Eingangsdruck:

0 - 16 bar (Baureihe 0: mit Koppelpaket max. 12 bar)

Lieferumfang:

Kugelhahn ohne Schalldämpfer in Abluftgewinde

ATEX:

Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4 &amp 5)

Vorteile:

•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Typ Standard ist durch Vorhangschloss VHS 20 abschließbar (Seite 538)

*Kugelhahn wird mit einer Seite Gewinde, andere Seite Flanschanschluss geliefert. Um beiderseits Gewinde zu erhalten, verwenden Sie bitte eine Anschlussplatte

Weitere Eigenschaften:

AusführungKugelhahn, einseitig Flanschanschluss
BaureiheMultifix 5
Bauformschmal
Gewinde EingangG 3/4"
AbluftgewindeG 1/2"
Durchfluss (L/min)25000

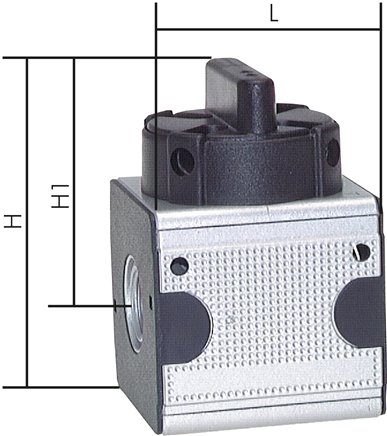

H (mm)133
H1 (mm)83
L (mm)83
BefestigungswinkelW 5
Koppelpaket zur Verkopplung mit StandardbauformKPS 5
Koppelpaket zur Verkopplung mit schmaler BauformKPSS 5
AbluftschalldämpferSD 12 F
Anschlussplatte für Gewinde auf AusgangsseiteVB CLAP 345
Gewicht1,9 kg / Stk.

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


passendes Zubehör

Sofort verfügbar
flacher Schalldämpfer G 1/2", Sinterbronze, zum Versenken
SD12F flacher Schalldämpfer G 1/2", Sinterbronze, zum VersenkenWeitere Eigenschaften:GewindeG 1/2"L (mm)8Gewicht9.6 g / Stk.
Sofort verfügbar
MULTIFIX Anschlussplatte mit Koppelpaket, G 3/4"
Lieferumfang:eine Anschlussplatte inkl. KoppelpaketWeitere Eigenschaften:für BaureiheMultifix 5BauformschmalGewindeG 3/4"Gewicht390 g / Stk.
Sofort verfügbar
MULTIFIX Befestigungswinkel inkl. zwei Schrauben, W 5
W5 MULTIFIX Befestigungswinkel inkl. zwei SchraubenWeitere Eigenschaften:für BaureiheMultifix 5BeschreibungBefestigungswinkel inkl. zwei SchraubenWerkstoffStahl verzinktGewicht270 g / Stk.
Sofort verfügbar
MULTIFIX Koppelpaket für Multifix 5 - schmal / schmal
Funktion:Koppelpakete ermöglichen das Verbinden von zwei Multifix-Geräten.Achtung:Nur gleiche Baureihen und Gewindegrößen lassen sich durch Koppelpakete verbinden.Weitere Eigenschaften:BaureiheMultifix 5Bauformkombinationschmal / schmalGewicht170 g / Stk.
Sofort verfügbar
MULTIFIX Koppelpaket für Multifix 5 - Standard / schmal
Funktion:Koppelpakete ermöglichen das Verbinden von zwei Multifix-Geräten.Achtung:Nur gleiche Baureihen und Gewindegrößen lassen sich durch Koppelpakete verbinden.Weitere Eigenschaften:BaureiheMultifix 5BauformkombinationStandard / schmalGewicht170 g / Stk.
