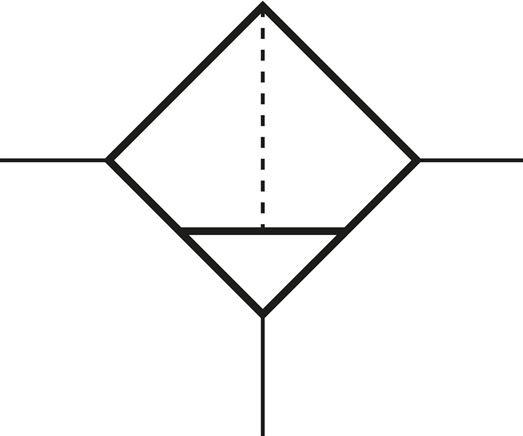

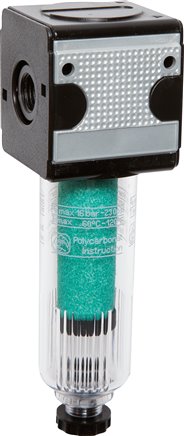

MULTIFIX Feinfilter (Submikrofilter) G 3/4", Multifix 4, BG 4
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Dichtungen: NBR, Kondensatbehälter: Zink Druckguss (Baureihe 5: Aluminium) oder Polycarbonat
Temperaturbereich:
-10°C bis +60°C
Medien:
Druckluft, neutrale Gase
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)
Vorteile:
•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.
Hinweis zu halbautomatischem Kondensatablass:
Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.
Anwendung:
Feinfilter werden verwendet, wo hohe Anforderungen an die Reinheit der Druckluft gestellt werden. Feinste Partikel (> 0,01 ?m) und Ölnebel werden hier abgeschieden. Wir empfehlen die Vorschaltung eines Vorfilters um die Standzeit zu erhöhen.
Staubabscheidung:
> 0,01 ?m (99,999 %)
Restölgehalt:
0,01 mg/m? (Klasse 1 nach DIN ISO 8573-1)
Eingangsdruck:
1,5 - 16 bar, mit Metallbehälter max. 20 bar** (Baureihe 0: bei Verwendung von Koppelpaket max. 12 bar)
Optional:
Baureihe 0 (nur Typ FX 018), 1 & 2: Schutzkorb -S, Baureihe 2 & 4: Metallbehälter mit Sichtrohr -M, Baureihe 1, 2 & 4: automatischer Ablass -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC
*bei Eingangsdruck 6 bar und 0,1 bar Druckverlust, **Metallbehälter mit Ablassautomatik AM/AMNC: max. 16 bar
Weitere Eigenschaften:
| Ausführung | Feinfilter (Submikrofilter) |
| Baureihe | Multifix 4 |
| Gewinde | G 3/4" |
| optimaler Durchfluss* (L/min) | 1500 |
| Behälterausführung | Kunststoffbehälter mit Schutzkorb |
| Kondensatablass | halbautomatisch |
| Behältervolumen (cm3) | 87 |
| H (mm) | 248 |
| H1 (mm) | 190 |
| L (mm) | 85 |
| Befestigungswinkel | W 4 |
| Koppelpaket | KP 4 |
| Ersatzfilter | X 40/100 |
| Zubehör Differenzdruckanzeige 0 - 0,35 bar (besonders pre | DDA B |
| Zubehör Differenzdruckmanometer 0 - 0,5 bar | DDA M |
| Eingangsdruck (bar) | 1,5 - 16 |
| Gewicht | 1,2 kg / Stk. |
