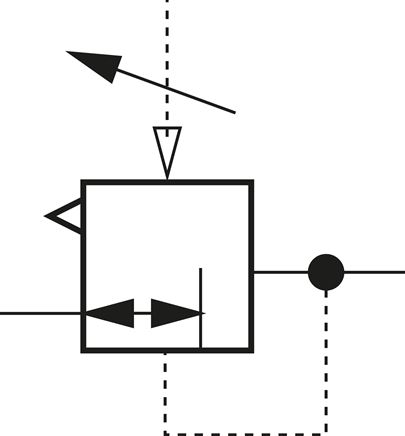

MULTIFIX Druckregler (Volumenbooster), G 3/4", Multifix 4
Ausführung:
Druckregler rücksteuerbar (mit Sekundärentlüftung)
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR
Temperaturbereich:
-10°C bis +60°C
Manometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):
G 1/4" (Baureihe 0: G 1/8")
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werden
Anwendung:
Ferngesteuerte Druckregler werden eingesetzt, wenn Druckregler an unzugänglichen Stellen (z.B. im Gefahren- oder Deckenbereich) eingesetzt werden müssen. Die Einstellung erfolgt durch einen beliebig platzierbaren Pilotdruckregler. Der geregelte Druck entspricht dem Druck, der an der Fernsteuerbohrung anliegt.
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 5: Aluminium), Deckel oben: Messing, Membrane und Dichtungen: NBR
Lieferumfang:
Druckregler einschließlich 50 mm Manometer
Eigenluftverbrauch:
Multifix 1 & 2: keiner, Multifix 4: max. 1,5 l/min, Multifix 5: max. 0,5 l/min
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)
Vorteile:
•ferngesteuerte Druckregelung durch einen Pilotregler (bei Verwendung eines Präzisionsreglers mit Feedbackanschluss als Pilot ist eine sehr genaue Druckeinstellung möglich)
*gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar Druckabfall
Weitere Eigenschaften:
| Baureihe | Multifix 4 |
| Gewinde | G 3/4" |
| Druckregelbereich (bar) | 0,5 - 16 |
| Durchfluss* (L/min) | 12000 |
| Manometeranzeige (bar) | 0 - 25 |
| Befestigungswinkel | W 4 |
| Koppelpaket | KP 4 |
| Eingangsdruck (bar) | max. 16 |
| H (mm) | 141 |
| H1 (mm) | 88 |
| L (mm) | 85 |
| Steueranschluss | G 1/4" |
| Gewicht | 1,2 kg / Stk. |
