MULTIFIX Aktivkohlefilter G 1/4", Multifix 2
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Dichtungen: NBR, Kondensatbehälter: Zink Druckguss (Baureihe 5: Aluminium) oder Polycarbonat
Temperaturbereich:
-10°C bis +60°C
Medien:
Druckluft, neutrale Gase
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)
Vorteile:
•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.
Hinweis zu halbautomatischem Kondensatablass:
Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.
Anwendung:
Aktivkohlefilter werden für die Geruchsfilterung von Druckluft verwendet. Von der Aktivkohle werden die in der Druckluft enthaltenen Öldampfmoleküle absorbiert. Eine zusätzliche Filtertresse verhindert, dass Aktivkohlepartikel vom Luftstrom mitgerissen werden. Wir empfehlen die Vorschaltung eines Vorfilters und Feinfilters um die Standzeit zu erhöhen.
Restölgehalt:
0,005 mg/m? (Klasse 0 nach DIN ISO 8573-1)
Eingangsdruck:
0 - 16 bar, mit Metallbehälter max. 20 bar (Baureihe 0: bei Verwendung von Koppelpaket max. 12 bar)
Optional:
Baureihe 0 (nur Typ FA 018), 1 und 2: Schutzkorb -S, Baureihe 4: Metallbehälter mit Sichtrohr -M
*bei Eingangsdruck 6 bar und 0,2 bar Druckverlust
Weitere Eigenschaften:
| Ausführung | Aktivkohlefilter |
| Baureihe | Multifix 2 |
| Gewinde | G 1/4" |
| optimaler Durchfluss* (L/min) | 750 |
| Behälterausführung | Metallbehälter ohne Sichtrohr |
| Behältervolumen (cm3) | 25 |

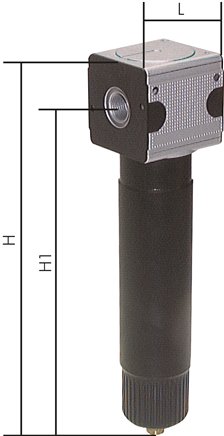

| H (mm) | 169 |
| H1 (mm) | 134 |
| L (mm) | 69 |
| Befestigungswinkel | W 2 |
| Koppelpaket | KP 2 |
| Ersatzfilter (Aktivkohle) | A 38/90 |
| Eingangsdruck (bar) | 0 - 20 |
| Gewicht | 1,1 kg / Stk. |
