Mini-Winkel-Drosselrückschlagventile M 5-4mm, abluftregelnd (Standard)
Sofort verfügbar
Preis Pro Stück
8,86 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
8,86 €*
12,91 €*
(Sie sparen 31.37% )
|
| 3 ab |
8,41 €*
12,91 €*
(Sie sparen 34.86% )
|
| 10 ab |
7,97 €*
12,91 €*
(Sie sparen 38.26% )
|
| 30 ab |
7,53 €*
12,91 €*
(Sie sparen 41.67% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571341978
Produktnummer:
DA141480
Gewicht:
0.009 kg
Produktinformationen "Mini-Winkel-Drosselrückschlagventile M 5-4mm, abluftregelnd (Standard)"
Funktionsprinzip:
Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Drosselventile hingegegen drosseln den Durchfluss in beiden Richtungen entsprechend der Einstellung der Drosselschraube. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.
Medien:
Druckluft, neutrale Gase

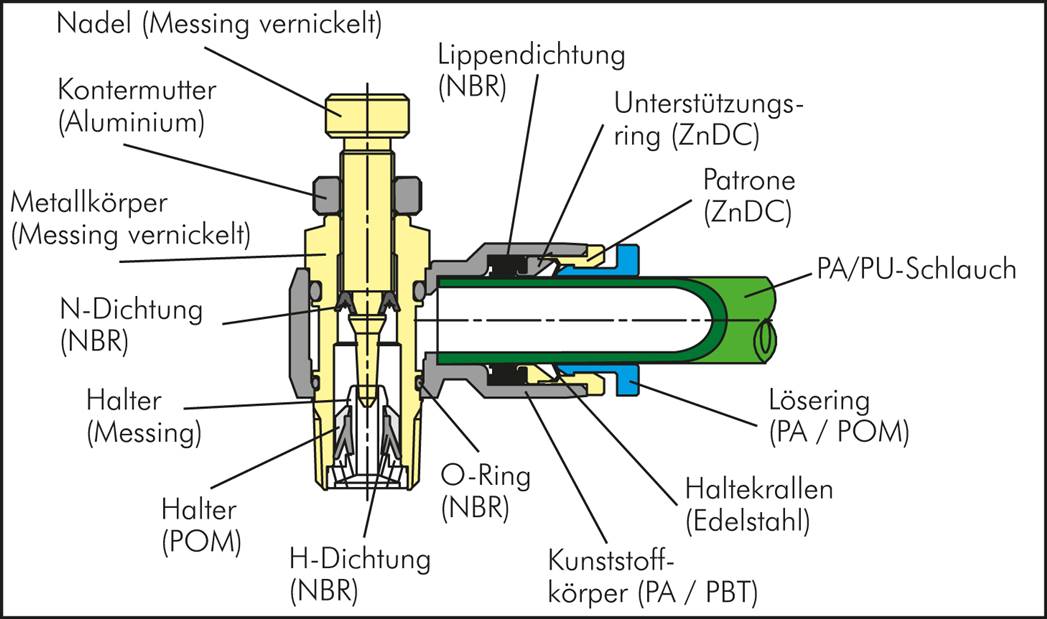

Werkstoffe:
Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PBT (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)
Temperaturbereich:
0°C bis +60°C
Betriebsdruck:
-0,95 bis 10 bar
Vorteile:
•besonders kompakte Bauform, •einfache Verstellung ohne Werkzeug möglich

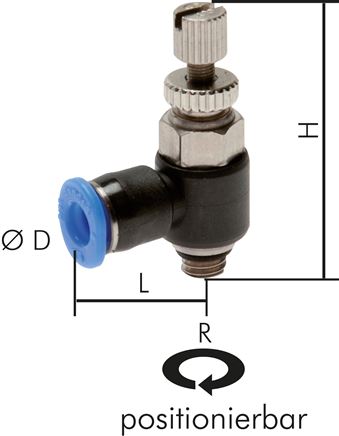

Weitere Eigenschaften:
| Ausführung | abluftregelnd (Standard) |
| R | M 5 |
| D (mm) | 4 |
| H (mm) | 26,5 |
| L (mm) | 15,7 |
| Gewicht | 8.4 g / Stk. |
