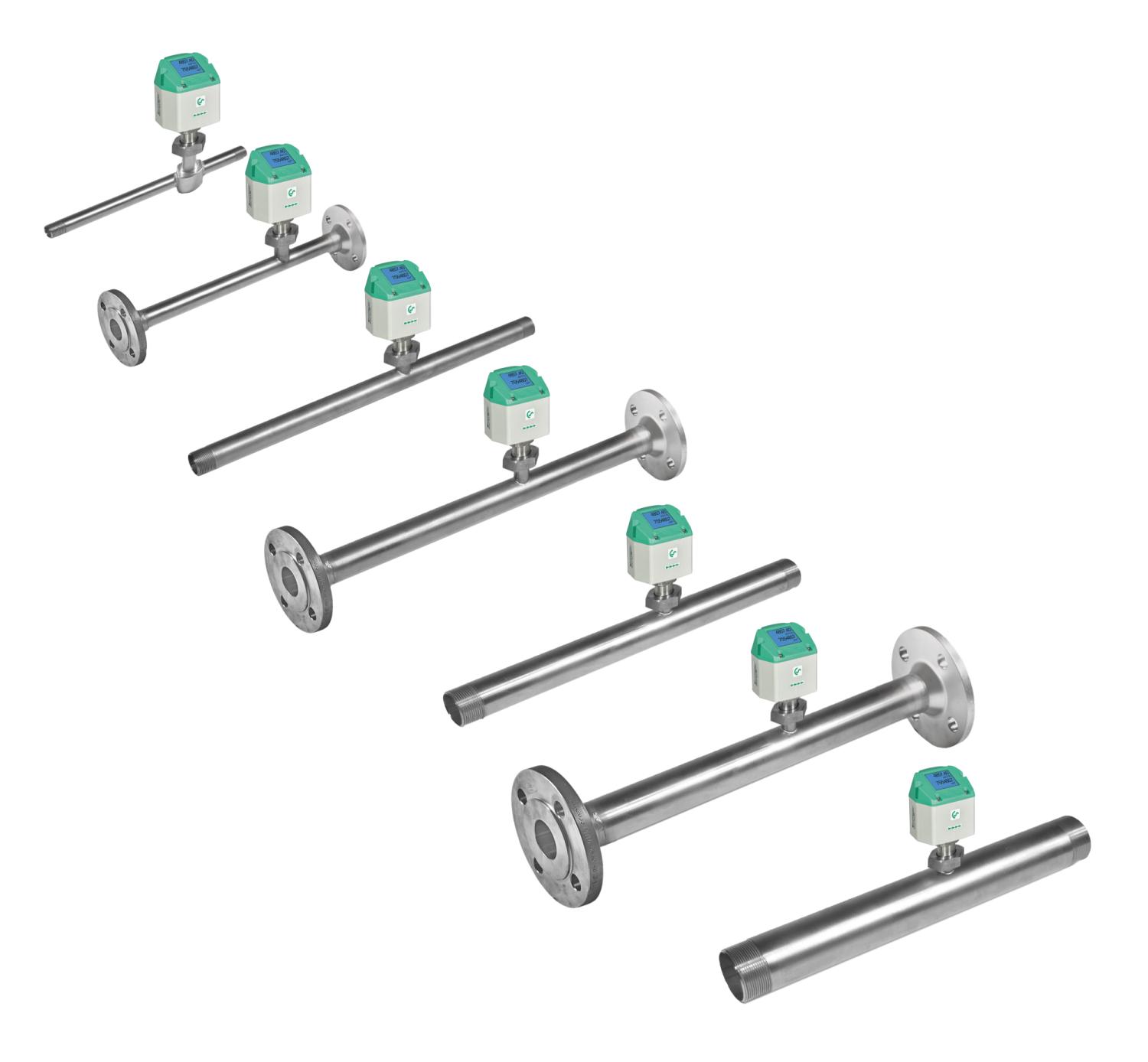

MIETE: Verbrauchszähler G1/2 für DruckluftVA 520 Edelstahl 1.4301 als Mietgerät
118,80 € inkl. MwSt.
Inhalt:
1 Stück
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
Hersteller:
CS
Produktnummer:
MIETE-VA520
Gewicht:
2.5 kg
Versand:
Paket
Downloads
Produktinformationen "MIETE: Verbrauchszähler G1/2 für DruckluftVA 520 Edelstahl 1.4301 als Mietgerät"
VA 520 Verbrauchszähler für Druckluft G1/2 als Mietgerät
Preis: 99 € netto (117,81 € brutto) pro angefangener Kalenderwoche
Die preisgünstigen Verbrauchszähler VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist daher nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, ander als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.
Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (½ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung.
Der Einbau der Verbrauchszähler VA 520 ist einfach und schnell. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die komplette Messstrecke entfernt werden muss.
Einsatzbereiche:
- Druckluftbilanzierung, Druckluftverbrauchsmessung
- Leckageluft / Leckrate ermitteln
- Mobile Druckluftverbrauchsmessung vor einzelnen Maschinen/Anlagen
Anwendungstechnische Merkmale:
- Die integrierte Modbus Schnittstelle ermöglicht den Anschluss an übergeordnete Systeme wie Energiemanagementsysteme, Gebäudeleittechnik, SPS, SCADA, ...
- Einfache und kostengünstige Installation
- Einheiten über Tastatur am Display frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm
- Druckluftzähler bis 1.999.999.999 m³. Über Tastatur auf "Null" rücksetzbar.
- Analogausgang 4...20 mA, Impulsausgang (galvanisch isoliert)
- Hohe Messgenauigkeit auch im unteren Messbereich (ideal zur Leckagemessung)
- Vernachlässigbar kleiner Druckverlust
- Kalorimetrisches Messprinzip, keine zusätzliche Druck- und Temperaturmessung erforderlich, keine mechanisch bewegten Teile
- Umfangreiche Diagnosefunktion auslesbar am Display oder Fernabfrage über Modbus-RTU wie z.B. Überschreitung Max./Min.-Werte °C, Kalibrierzyklus, Fehlercodes, Seriennummer. Alle Parameter sind per Modbus auslesbar und veränderbar
Technische Daten:
| Messgrößen: | m³/h, l/min (1000 mbar, 20°C) bei Druckluft |
| Über Tasten einstellbar: | m³/h, m³/min, l/min |
| Messprinzip: | kalorimetrische Messung |
| Sensor: | Thermischer Massenstromsensor |
| Messmedium: | Luft |
| Gasarten über Software einstellbar: | |
| Genauigkeit: | ± 1,5% v.M, ± 0,3 % v.E |
| Einsatztemperatur: | -30... 80°C |
| Messbereich: | Anschlussgewinde R 1/2" von 0,2... 90 m³/h |
| Betriebsdruck: | bis 16 bar |
| Analogausgang: | 4... 20 mA für m³/h bzw. l/min |
| Impulsausgang: | 1 Impuls pro m³ bzw. pro Liter galvanisch isoliert |
| Digitalausgang: | RS 485 Schnittstelle, Modbus RTU |
| Versorgung: | 24 VDC geglättet ± 15 % |
| Bürde: | < 500 Ohm |
| Gehäuse: | Polycarbonat |
| Messstrecke: | Edelstahl, 1.4301 |
Gerne erstellen wir Ihnen ein Angebot über Anschlussleitungen und weiteres Zubehör.
