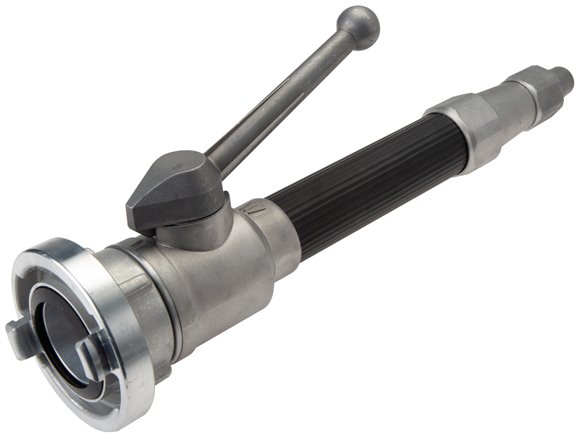

Mehrzweckstrahlrohr, 52-C Storz-Kupplung, Düse 9 mm, Griff gummiert
Sofort verfügbar
Preis Pro Stück
129,54 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
129,54 €*
174,45 €*
(Sie sparen 25.74% )
|
| 3 ab |
123,06 €*
174,45 €*
(Sie sparen 29.46% )
|
| 10 ab |
116,59 €*
174,45 €*
(Sie sparen 33.17% )
|
| 30 ab |
110,11 €*
174,45 €*
(Sie sparen 36.88% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571647452
Produktnummer:
DA118950
Gewicht:
1.3 kg
Produktinformationen "Mehrzweckstrahlrohr, 52-C Storz-Kupplung, Düse 9 mm, Griff gummiert"
Werkstoffe:
Dichtung: NBR (Edelstahl: FKM)
Temperaturbereich:
-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)
Betriebsdruck:
max. 16 bar
Einsatzbereich:
Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und Katastrophenschutz
Abmessungen zur Baugrößenbestimmung von Storzkupplungen DIN Größen
Knaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-A
Vorteile:
•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing - Körper besteht aus DVGW/KTW konformer Legierung.
Schaltfolge:
Vollstrahl, geschlossen, Sprühstrahl
Weitere Eigenschaften:
| Ausführung | Aluminiumventil, Griffbereich: gummiert |
| Düsen Ø (mm) | 9 |
| Storz-Größe | 52-C |
| Knaggenabstand (mm) | 66 |
| Norm | DIN 14365 |
| Gewicht | 1,3 kg / Stk. |
