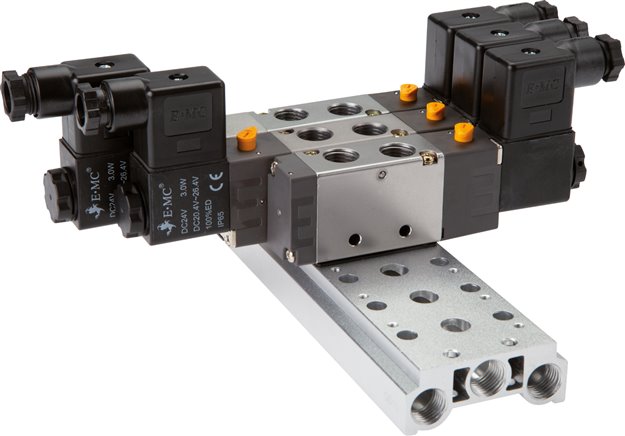

Mehrfachanschlussplatte (8-fach) für 5/2-Wege & 5/3-Wege Ventile zu V 53-8
Sofort verfügbar
Preis Pro Stück
80,76 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
80,76 €*
88,82 €*
(Sie sparen 9.07% )
|
| 3 ab |
76,72 €*
88,82 €*
(Sie sparen 13.62% )
|
| 10 ab |
72,68 €*
88,82 €*
(Sie sparen 18.17% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571716769
Produktnummer:
DA143072
Gewicht:
0.6 kg
Produktinformationen "Mehrfachanschlussplatte (8-fach) für 5/2-Wege & 5/3-Wege Ventile zu V 53-8"
Werkstoffe:
Körper: Aluminium, Dichtungen: NBR
Lieferumfang:
Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)
*inkl. Schrauben, ohne Dichtung
Weitere Eigenschaften:
| Bauform | für 5/2-Wege & 5/3-Wege Ventile |
| Ausführung | für Baureihe RV30 |
| Stationen (Stk) | 8 |
| Beschreibung | Mehrfachanschlussplatte |

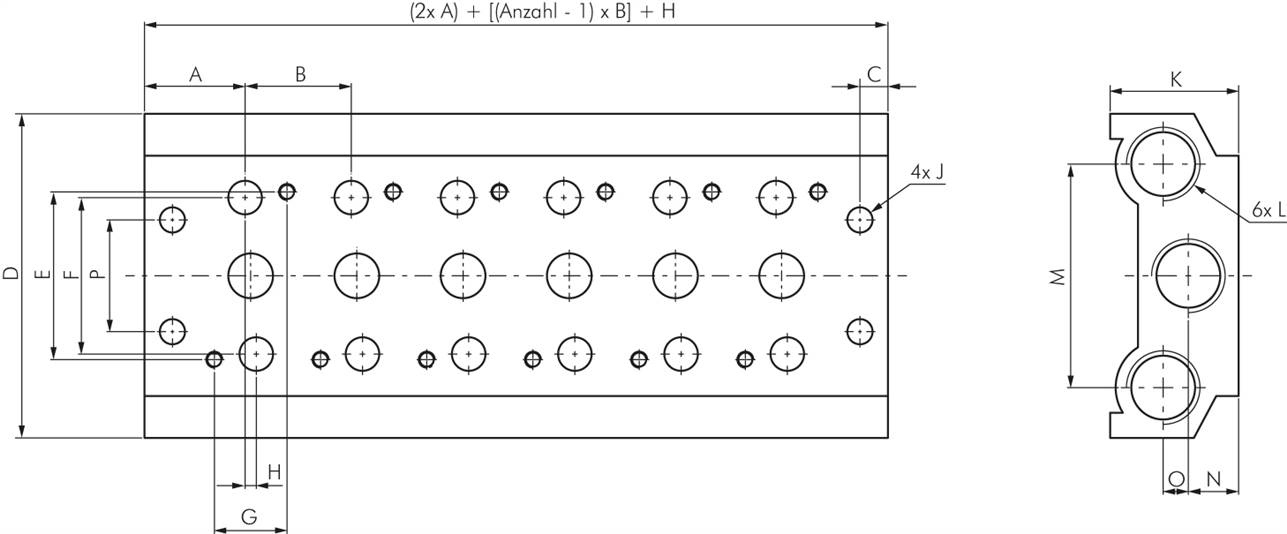

| A (mm) | 27,0 |
| B (mm) | 28 |
| C (mm) | 6 |
| D (mm) | 75,0 |
| E (mm) | 50,0 |
| F (mm) | 45,0 |
| G (mm) | 20 |
| H (mm) | 0 |
| J (mm) | 4,5 |
| K (mm) | 28,0 |
| L | G 3/8" |
| M (mm) | 53,0 |
| N (mm) | 10,50 |
| O (mm) | 5,5 |
| P (mm) | 26 |
| Gewicht | 600 g / Stk. |
