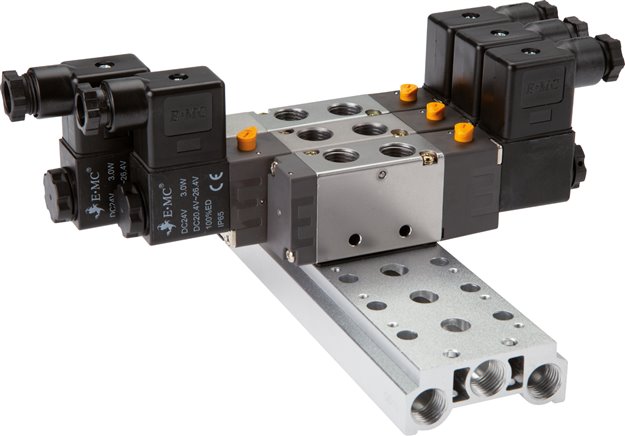

Mehrfachanschlussplatte (8-fach) für 5/2-Wege & 5/3-Wege Ventile zu V 52-8
Sofort verfügbar
Preis Pro Stück
52,00 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
52,00 €*
57,18 €*
(Sie sparen 9.06% )
|
| 3 ab |
49,40 €*
57,18 €*
(Sie sparen 13.61% )
|
| 10 ab |
46,80 €*
57,18 €*
(Sie sparen 18.15% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571716073
Produktnummer:
DA143070
Gewicht:
0.31 kg
Produktinformationen "Mehrfachanschlussplatte (8-fach) für 5/2-Wege & 5/3-Wege Ventile zu V 52-8"
Werkstoffe:
Körper: Aluminium, Dichtungen: NBR
Lieferumfang:
Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)
*inkl. Schrauben, ohne Dichtung
Weitere Eigenschaften:
| Bauform | für 5/2-Wege & 5/3-Wege Ventile |
| Ausführung | für Baureihe RV20 |
| Stationen (Stk) | 8 |
| Beschreibung | Mehrfachanschlussplatte |

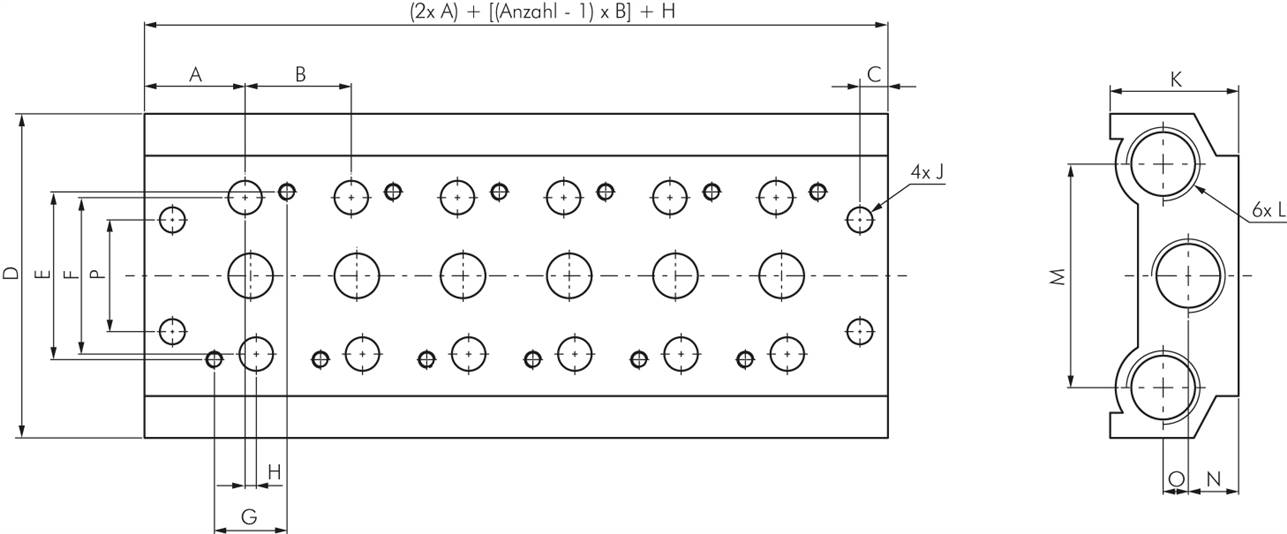

| A (mm) | 23,0 |
| B (mm) | 23 |
| C (mm) | 6 |
| D (mm) | 59,0 |
| E (mm) | 38,0 |
| F (mm) | 35,0 |
| G (mm) | 17 |
| H (mm) | 0 |
| J (mm) | 4,5 |
| K (mm) | 23,5 |
| L | G 1/4" |
| M (mm) | 43,0 |
| N (mm) | 9,00 |
| O (mm) | 5,4 |
| P (mm) | 21 |
| Gewicht | 320 g / Stk. |
