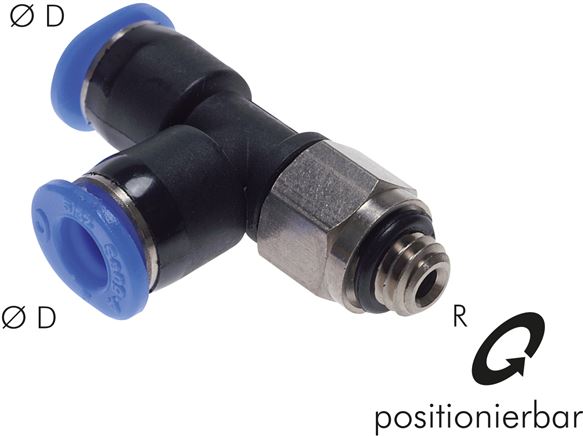

LE-Steckanschluss M 5-4mm, IQS-Mini
Sofort verfügbar
Preis Pro Stück
3,30 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
3,30 €*
4,37 €*
(Sie sparen 24.49% )
|
| 5 ab |
3,14 €*
4,37 €*
(Sie sparen 28.15% )
|
| 20 ab |
2,97 €*
4,37 €*
(Sie sparen 32.04% )
|
| 50 ab |
2,81 €*
4,37 €*
(Sie sparen 35.7% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571383473
Produktnummer:
DA146012
Gewicht:
0.005 kg
Produktinformationen "LE-Steckanschluss M 5-4mm, IQS-Mini"
Werkstoffe:
Körper: Messing vernickelt (M 3: Stahl vernickelt) / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: Messing verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)
Temperaturbereich:
0°C bis +60°C
Betriebsdruck:
-0,95 bis 10 bar
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
•besonders kompakte Bauweise, •M 7-Gewinde verfügbar, •Gewinde M 3, M 5, M 6, M 7 und G 1/8" sind mit einem gekammerten O-Ring ausgestattet, der ein Abreißen des Gewindes vermeidet und auch nach mehrfachem Montieren noch zuverlässig abdichtet
Weitere Eigenschaften:
| R | M 5 |
| D (mm) | 4 |
| Gewicht | 5 g / Stk. |
