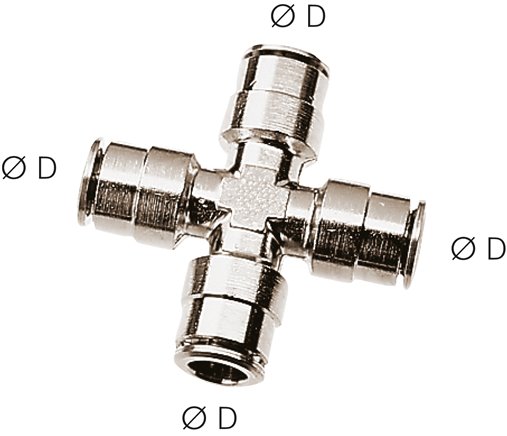

Kreuz-Steckanschluss 5mm, Baureihe Topline
Sofort verfügbar
Preis Pro Stück
6,37 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
6,37 €*
9,33 €*
(Sie sparen 31.73% )
|
| 5 ab |
6,05 €*
9,33 €*
(Sie sparen 35.16% )
|
| 20 ab |
5,73 €*
9,33 €*
(Sie sparen 38.59% )
|
| 50 ab |
5,42 €*
9,33 €*
(Sie sparen 41.91% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571586270
Produktnummer:
DA144453
Gewicht:
0.032 kg
Produktinformationen "Kreuz-Steckanschluss 5mm, Baureihe Topline"
Baureihe Topline, C und CV
Werkstoffe:
Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)
Temperaturbereich:
-20°C bis max. +70°C (Baureihe CV: max. +150°C)
Betriebsdruck:
-0,95 bis 15 bar
Baureihe Edelstahl
Werkstoffe:
Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)
Temperaturbereich:
-15°C bis max. +110°C
Betriebsdruck:
-0,95 bis 18 bar
Information:
Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!
Weitere Eigenschaften:
| Baureihe | Baureihe Topline |
| D (mm) | 5 |
| Temperaturbereich (°C) | -20 bis +70 |
| Betriebsdruck (bar) | -0,95 bis 15 |
| Gewicht | 32 g / Stk. |
