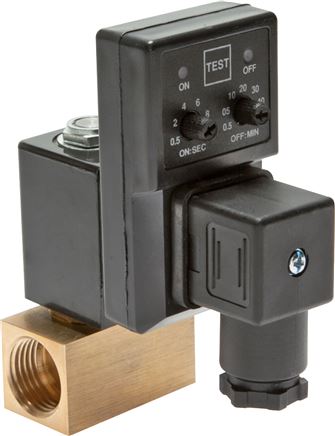

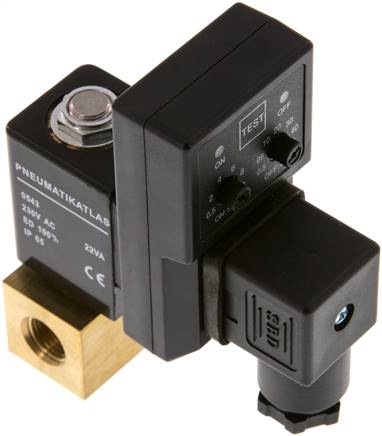

Kondensatableiter, G 1/4", taktgesteuert, 230 V AC

Elektrischer Kondensatableiter Bekomat 31U U - Upgrade: Bekomat mit Service-Innovation Bei der Drucklufterzeugung fällt zwangsläufig Kondensat an. Das Kondensat enthält Öl, Schmutzpartikel und ist zudem aggressiv. Aufgrund dieser Eigenschaften verursacht Kondensat Betriebsstörungen und Korrosion im Druckluftsystem, wenn es nicht an allen Sammelstellen zuverlässig abgeleitet wird. Mit diesem Kondensatableiter erreichen Sie eine besonders zuverlässige, sichere Kondensatableitung ohne Druckluftverluste. Selbst bei stark schwankenden Kondensatanfall und hohen Schmutz- und Ölanteilen ist die zuverlässige und sicher Funktion gegeben. Funktionsweise: Das Kondensat gelangt durch den Kondensateintritt in den Sammelbehälter. Der Niveausensor erkennt das Vorhandensein von Kondensat und gibt bei einer vorgegebenen Pegelhöhe ein Signal an die Steuerelektronik. Die Steuerelektronik verarbeitet dieses Signal und gibt einen Impuls an das Magnetventil. Das Magnetventil öffnet die Vorsteuerleitung zu Druckausgleich mit der Auslaufleitung. Durch diesen Druckausgleich auf ein niedriges Niveau öffnet die Ventilmembran auf dem Ventilsitz und das Kondensat wird durch die Auslaufleitung abgeleitet. Nun sinkt der Pegel im Sammelbehälter. Das Zeitintervall bis zum Erreichen des unteren Pegelpunktes nutzt die Steuerelektronik um die optimale Ventilöffnungszeit zu ermitteln, so dass nur Kondensat und keine Druckluft abgeleitet wird. Technische Daten: Anschlussleistung Kompressor 2,5 m³/min Anschlussleistung Trockner 5 m³/min Anschlussleistung Filter 25 m³/min Spannung 230VAC / 50-60Hz Betriebsdruck 0,8 - 16 bar Temperatur +1 °C bis + 60 °C Anschlussgewinde 1 x G 1/2 Kondensatablauf DN 8-10 bzw. G 1/4i Abmessungen T x B x H 65 x 149 x 118 mm Gewicht ca. 0,8 kg Leistungsaufnahme max. 2 W Andere Spannungen auf Anfrage - Varianten: 230, 200, 115, 100, 48, 24 VAC, 24 VDC Bitte beachten: Exkl. Anschlusskabel

Druckluftverluste ausgeschlossenKondensatableiter entfernen das in Zyklonen, Druckluftbehältern, Kältetrocknern und Filtern abgeschiedene Kondensat aus dem Druckluftnetz. Daher sind sie für eine effiziente Druckluftaufbereitung und störungsfreie Druckluftversorgung unentbehrlich.Die elektronischen Kondensatableiter ECO-DRAIN von KAESER sind besonders sparsam und  zuverlässig - durch ein kondensatmengenabhängiges Regelungskonzept, eine schmutzresistente Ventilmechanik.AusstattungGeeignet für aggresives KondensatLED-Anzeige BetriebLED-Anzeige StörungPotentialfreier Kontakt StörungTaster FunktionstestIndustriestandardKapazitiver NiveausensorTechnische Daten Max. Volumenstrom  - nach Kompressor6 m³/min - am Kältetrockner12 m³/min - am Filter (nach Kältetrockner)60 m³/minTemperaturbereich Kondensat +1 bis +60°CElektrische Versorgung95-240 VAC / 50-60 HzMax. Aufnahmeleistung8 WÜberdruck1 bis 16 barSchutzartIP 67Anschluss KondensatzulaufG 1/2Anschluss KondensatablassG 1/4Abmessungen BxTxH179x74x130 mmMasse0,9 kg

DF-Kondensat-Set bestehend aus:     1 Beko Kondensatableiter für die automatische Behälterentwässerung, Modell Bekomat 31     1 Anschlusskabel 230 V mit wasserdichtem Stecker     1 Beko Öl-Wasser-Trenner, Modell Öwamat 10     1 Ersatz-Aktivkohlefilter     1 Kondensatleitung bestehend aus 25 lfdm 9er Schlauch, Tüllen, Schlauchschellen...     4 Gummischwingelemente Beko Kondensatableiter für die automatische Behälterentwässerung, Modell Bekomat 31: Anschlussleistung Kompressor 2,5 m³/min Anschlussleistung Trockner 5 m³/min Anschlussleistung Filter 25 m³/min Spannung 230VAC / 50-60Hz Betriebsdruck 0,8 - 16 bar Temperatur +1 °C bis + 60 °C Anschlussgewinde 1 x G 1/2 Kondensatablauf DN 8-10 bzw. G 1/4i Abmessungen T x B x H 65 x 149 x 118 mm Gewicht ca. 0,8 kg Leistungsaufnahme max. 2 W Bei der Drucklufterzeugung fällt zwangsläufig Kondensat an. Das Kondensat enthält Öl, Schmutzpartikel und ist zudem aggressiv. Aufgrund dieser Eigenschaften verursacht Kondensat Betriebsstörungen und Korrosion im Druckluftsystem, wenn es nicht an allen Sammelstellen zuverlässig abgeleitet wird. Mit diesem Kondensatableiter erreichen Sie eine besonders zuverlässige, sichere Kondensatableitung ohne Druckluftverluste. Selbst bei stark schwankenden Kondensatanfall und hohen Schmutz- und Ölanteilen ist die zuverlässige und sicher Funktion gegeben. Funktionsweise: Das Kondensat gelangt durch den Kondensateintritt in den Sammelbehälter. Der Niveausensor erkennt das Vorhandensein von Kondensat und gibt bei einer vorgegebenen Pegelhöhe ein Signal an die Steuerelektronik. Die Steuerelektronik verarbeitet dieses Signal und gibt einen Impuls an das Magnetventil. Das Magnetventil öffnet die Vorsteuerleitung zu Druckausgleich mit der Auslaufleitung. Durch diesen Druckausgleich auf ein niedriges Niveau öffnet die Ventilmembran auf dem Ventilsitz und das Kondensat wird durch die Auslaufleitung abgeleitet. Nun sinkt der Pegel im Sammelbehälter. Das Zeitintervall bis zum Erreichen des unteren Pegelpunktes nutzt die Steuerelektronik um die optimale Ventilöffnungszeit zu ermitteln, so dass nur Kondensat und keine Druckluft abgeleitet wird. Beko Öl-Wasser-Trenner, Modell Öwamat 10: Max. Kompressorenleistung: 2,4 m³/min - 2.400 l/min Behälter Volumen: 10 Liter Füllvolumen: 4,3 Liter Kondensatzul auf (Schlauch): 2 x G1/2 Wasserablauf: G1/2 (Schlauch) Leergewicht: 3,5 kg Min./max. Temperatur: +5/+60 °C Max. Betriebsdruck am Zulauf: 16 bar Vorfilter: 2,5 Liter Hauptfilter: 2,6 Liter Der ÖWAMAT 10 für höchste Anforderungen in Nachhaltigkeit, Effizienz und Wirtschaftlichkeit für die dezentrale Öl-Wasser-Trennung direkt am Entstehungsort. Das aufbereitete Kondensat kann direkt als gereinigtes Wasser in die Kanalisation eingeleitet werden. Der ÖWAMAT verfügt über eine bauaufsichtliche Zulassung Z-83.5-9 des Deutschen Instituts für Bautechnik und benötigt keine wasserrechtliche Genehmigung. Die ÖWAMAT-Vorteile im Überblick: Anlagen gerechte Baugröße auch in bereits bestehenden Anlagen nachrüstbar Doppelte Standzeit der Filtereinheiten keine Energiekosten Bauartzulassung Jederzeit einfache Nachrüstung einer Heizung zum Frostschutz Ersatz-Aktivkohlefilter: OEKOSORB-Austauschfilter sind als Originalkomponenten exakt auf die Anwendung im ÖWAMAT abgestimmt und bewirken eine optimale Verteilung und Durchströmung des Kondensats im Filter. Das Material hält ungelöste Ölanteile und Schmutz sicher zurück und erzielt einen hohen Reinigungsgrad und eine lange Lebensdauer. Die OEKOSORB-Vorteile im Überblick: Perfekt auf die Anwendung im ÖWAMAT abgestimmt Lange Filterstandzeiten durch Verwendung bester Filtermaterialien Sicherheit durch optimale Adsorption gelöster Ölanteile Gesetzeskonforme Öl-Wasser-Trennung (WHG) Bitte beachten Sie! Nach dem Wasserhaushaltsgesetz WHG § 19 i "Sorgfaltspflicht des Betreibers" ist der Betreiber stets verpflichtet ein zusätzliches Original Filterset auf Vorrat zu halten. Dieses Austauschfilter-Set besteht aus: Vorfilter: 1 x 2 Liter Hauptfilter: 1 x 3 Liter

DF-Kondensat-Set bestehend aus:    1 Beko Kondensatableiter für die automatische Behälterentwässerung, Modell Bekomat 31    1 Anschlusskabel 230 V mit wasserdichtem Stecker    1 Beko Öl-Wasser-Trenner, Modell Öwamat 10    1 Ersatz-Aktivkohlefilter    1 Kondensatleitung bestehend aus 25 lfdm 9er Schlauch, Tüllen, Schlauchschellen...Beko Kondensatableiter für die automatische Behälterentwässerung, Modell Bekomat 31:Anschlussleistung Kompressor 2,5 m³/minAnschlussleistung Trockner 5 m³/minAnschlussleistung Filter 25 m³/minSpannung 230VAC / 50-60HzBetriebsdruck 0,8 - 16 barTemperatur +1 °C bis + 60 °CAnschlussgewinde 1 x G 1/2Kondensatablauf DN 8-10 bzw. G 1/4iAbmessungen T x B x H 65 x 149 x 118 mmGewicht ca. 0,8 kgLeistungsaufnahme max. 2 WBei der Drucklufterzeugung fällt zwangsläufig Kondensat an. Das Kondensat enthält Öl, Schmutzpartikel und ist zudem aggressiv. Aufgrund dieser Eigenschaften verursacht Kondensat Betriebsstörungen und Korrosion im Druckluftsystem, wenn es nicht an allen Sammelstellen zuverlässig abgeleitet wird. Mit diesem Kondensatableiter erreichen Sie eine besonders zuverlässige, sichere Kondensatableitung ohne Druckluftverluste. Selbst bei stark schwankenden Kondensatanfall und hohen Schmutz- und Ölanteilen ist die zuverlässige und sicher Funktion gegeben.Funktionsweise:Das Kondensat gelangt durch den Kondensateintritt in den Sammelbehälter. Der Niveausensor erkennt das Vorhandensein von Kondensat und gibt bei einer vorgegebenen Pegelhöhe ein Signal an die Steuerelektronik. Die Steuerelektronik verarbeitet dieses Signal und gibt einen Impuls an das Magnetventil. Das Magnetventil öffnet die Vorsteuerleitung zu Druckausgleich mit der Auslaufleitung. Durch diesen Druckausgleich auf ein niedriges Niveau öffnet die Ventilmembran auf dem Ventilsitz und das Kondensat wird durch die Auslaufleitung abgeleitet. Nun sinkt der Pegel im Sammelbehälter. Das Zeitintervall bis zum Erreichen des unteren Pegelpunktes nutzt die Steuerelektronik um die optimale Ventilöffnungszeit zu ermitteln, so dass nur Kondensat und keine Druckluft abgeleitet wird.Beko Öl-Wasser-Trenner, Modell Öwamat 10:Max. Kompressorenleistung: 2,4 m³/min - 2.400 l/minBehälter Volumen: 10 LiterFüllvolumen: 4,3 LiterKondensatzul auf (Schlauch): 2 x G1/2Wasserablauf: G1/2 (Schlauch)Leergewicht: 3,5 kgMin./max. Temperatur: +5/+60 °CMax. Betriebsdruck am Zulauf: 16 barVorfilter: 2,5 LiterHauptfilter: 2,6 LiterDer ÖWAMAT 10 für höchste Anforderungen in Nachhaltigkeit, Effizienz und Wirtschaftlichkeit für die dezentrale Öl-Wasser-Trennung direkt am Entstehungsort.Das aufbereitete Kondensat kann direkt als gereinigtes Wasser in die Kanalisation eingeleitet werden.Der ÖWAMAT verfügt über eine bauaufsichtliche Zulassung Z-83.5-9 des Deutschen Instituts für Bautechnik und benötigt keine wasserrechtliche Genehmigung.Die ÖWAMAT-Vorteile im Überblick:Anlagen gerechte Baugröße auch in bereits bestehenden Anlagen nachrüstbarDoppelte Standzeit der Filtereinheitenkeine EnergiekostenBauartzulassungJederzeit einfache Nachrüstung einer Heizung zum FrostschutzErsatz-Aktivkohlefilter:OEKOSORB-Austauschfilter sind als Originalkomponenten exakt auf die Anwendung im ÖWAMAT abgestimmt und bewirken eine optimale Verteilung und Durchströmung des Kondensats im Filter. Das Material hält ungelöste Ölanteile und Schmutz sicher zurück und erzielt einen hohen Reinigungsgrad und eine lange Lebensdauer.Die OEKOSORB-Vorteile im Überblick:Perfekt auf die Anwendung im ÖWAMAT abgestimmtLange Filterstandzeiten durch Verwendung bester FiltermaterialienSicherheit durch optimale Adsorption gelöster ÖlanteileGesetzeskonforme Öl-Wasser-Trennung (WHG)Bitte beachten Sie!Nach dem Wasserhaushaltsgesetz WHG § 19 i "Sorgfaltspflicht des Betreibers" ist der Betreiber stets verpflichtet ein zusätzliches Original Filterset auf Vorrat zu halten.Dieses Austauschfilter-Set besteht aus:Vorfilter: 1 x 2 LiterHauptfilter: 1 x 3 Liter

Atlas Copco Kondensatableiter EWD 1500 CKompakter, elektronischer, niveaugesteuerter, vollautomatischer,anschlussfertiger Ableiter. Technische DatenVolumenstrom max. 1500 l/s90 m³/minBetriebsüberdruck max. 16 barBetriebstemperatur min. 1 °CBetriebstemperatur max. 60 °CSteuerspannung 230 V / 50 HzSchutzart IP 65Material – Gehäuse Alu-Guss Abmessungen, Gewichte und AnschlüsseAbmessungen: Länge/Höhe 252 / 180 mmNetto-Gewicht: 2,9 kgRohranschlüsse: Kondensatzulauf 3 x G 3/4Kondensatablauf: innen Ø 13 mm LieferumfangSteuerungselektronikKorrosionsschutz, innen und außenAlarmrelais inklusive TestfunktionIntegriertes NetzteilPotentialfreier Kontakt

Atlas Copco Kondensatableiter EWD 16K CKompakter, elektronischer, niveaugesteuerter, vollautomatischer,anschlussfertiger Ableiter. Technische DatenVolumenstrom max. 16.666 l/s1.000 m³/minBetriebsüberdruck max. 16 barBetriebstemperatur min. 1 °CUmgebungstemperatur max. 60 °CSteuerspannung 230 V / 50 HzSchutzart IP 65 Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Höhe 252 / 180 mmNetto-Gewicht: 5,9 kgRohranschlüsse: Kondensatzulauf 2 x G 3/4 und 1 x G1Kondensatablauf - autom. 1 x G 1/2Kondensatablauf – manuell 1 x G 1/2Material – Gehäuse Alu-Guss LieferumfangSteuerungselektronikKorrosionschutz, innen und außenAlarmrelais inklusive TestfunktionIntegriertes NetzteilPotentialfreier KontaktHartcoatiert für ölfreies Kondensat

Atlas Copco Kondensatableiter EWD 330 C HPKompakter, elektronischer, niveaugesteuerter, vollautomatischer,anschlussfertiger Ableiter. Technische DatenVolumenstrom max. 330 l/s20 m³/minBetriebsüberdruck max. 16 barBetriebstemperatur min. 1 °CBetriebstemperatur max. 60 °CSteuerspannung 230 V / 50 HzSchutzart IP 65Material – Gehäuse Alu-Guss Abmessungen, Gewichte und AnschlüsseAbmessungen: Länge/Höhe 212 / 162 mmNetto-Gewicht: 2,0 kgRohranschlüsse: Kondensatzulauf 2 x G 1/2Kondensatablauf: innen Ø 13 mm LieferumfangSteuerungselektronikKorrosionsschutz, innen und außenAlarmrelais inklusive TestfunktionIntegriertes NetzteilPotentialfreier Kontakt

Atlas Copco Kondensatableiter EWD 50 PROKompakter, elektronischer, niveaugesteuerter, vollautomatischer,anschlussfertiger Ableiter mit potentialfreiem Kontakt. Technische DatenVolumenstrom max. 50 l/s3 m³/minBetriebsüberdruck min 0,8 barBetriebsüberdruck 16 barBetriebstemperatur min. 1 °CBetriebstemperatur max. 60 °CSteuerspannung 230 V / 50 HzSchutzart IP 65 Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Höhe 171 / 115 mmNetto-Gewicht: 0,37 kgRohranschlüsse: Kondensatzulauf 1 x G 1/2Kondensatablauf: autom. Innen Ø 10 mm LieferumfangSteuerungselektronikAlarmrelais inklusive TestfunktionIntegriertes Netzteil

Atlas Copco Kondensatableiter EWD 50LKompakter, elektronischer, niveaugesteuerter, vollautomatischer,anschlussfertiger Ableiter. Technische DatenVolumenstrom max. 50 l/s3,0 m³/minBetriebsüberdruck 16 barBetriebstemperatur min. 1 °CBetriebstemperatur max. 60 °CSteuerspannung 230 V /50 HzSchutzart IP 65 Abmessungen, Gewichte und AnschlüsseAbmessungen: Länge / Höhe 171 / 115 mmNetto-Gewicht: 0,7 kgMaterial – Gehäuse Alu-Guss LieferumfangSteuerungselektronikAlarmrelais inklusive TestfunktionMagnetmembranventil mit Ventilsitz aus V2AIntegriertes Netzteil

Atlas Copco Kondensatableiter EWD 75Kompakter, elektronischer, niveaugesteuerter, vollautomatischer,anschlussfertiger Ableiter.Technische DatenVolumenstrom max. 75 l/s4,5 m³/minBetriebsüberdruck max. 16 barUmgebungstemperatur min. 1 °CUmgebungstemperatur max. 60 °CSteuerspannung 230 V /50 HzSchutzart IP 65Material – Gehäuse Alu-Guss Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge / Höhe 150 / 141 mmNetto-Gewicht: 0,8 kgRohranschlüsse: Kondensatzulauf 1 x G 1/2Kondensatablauf automatisch Innen Æ 13 mm  Lieferumfang SteuerungselektronikKorrosionsschutz, innen und außenAlarmrelais inklusive TestfunktionIntegriertes NetzteilPotentialfreier Kontakt

Atlas Copco Kondensatableiter EWD 75 CKompakter, elektronischer, niveaugesteuerter, vollautomatischer,anschlussfertiger Ableiter. Technische DatenVolumenstrom max. 75 l/s4,5 m³/minBetriebsüberdruck max. 16 barBetriebstemperatur min. 1 °CBetriebstemperatur max. 60 °CSteuerspannung 230 V / 50 HzSchutzart IP 65Material – Gehäuse Alu-Guss Abmessungen, Gewichte und AnschlüsseAbmessungen: Länge/Höhe 150 / 141 mmNetto-Gewicht: 0,8 kgRohranschlüsse: Kondensatzulauf 1 x G 1/2Kondensatablauf: innen Ø 13 mm LieferumfangSteuerungselektronikKorrosionsschutz, innen und außenAlarmrelais inklusive TestfunktionIntegriertes NetzteilPotentialfreier Kontakt

Elektrischer Kondensatableiter Bekomat 32 Uinkl. potentialfreier Kontakt U - Upgrade: Bekomat mit Service-Innovation Bei der Drucklufterzeugung fällt zwangsläufig Kondensat an. Das Kondensat enthält Öl, Schmutzpartikel und ist zudem aggressiv. Aufgrund dieser Eigenschaften verursacht Kondensat Betriebsstörungen und Korrosion im Druckluftsystem, wenn es nicht an allen Sammelstellen zuverlässig abgeleitet wird. Mit diesem Kondensatableiter erreichen Sie eine besonders zuverlässige, sichere Kondensatableitung ohne Druckluftverluste. Selbst bei stark schwankenden Kondensatanfall und hohen Schmutz- und Ölanteilen ist die zuverlässige und sicher Funktion gegeben.Funktionsweise:Das Kondensat gelangt durch den Kondensateintritt in den Sammelbehälter. Der Niveausensor erkennt das Vorhandensein von Kondensat und gibt bei einer vorgegebenen Pegelhöhe ein Signal an die Steuerelektronik. Die Steuerelektronik verarbeitet dieses Signal und gibt einen Impuls an das Magnetventil. Das Magnetventil öffnet die Vorsteuerleitung zu Druckausgleich mit der Auslaufleitung. Durch diesen Druckausgleich auf ein niedriges Niveau öffnet die Ventilmembran auf dem Ventilsitz und das Kondensat wird durch die Auslaufleitung abgeleitet. Nun sinkt der Pegel im Sammelbehälter. Das Zeitintervall bis zum Erreichen des unteren Pegelpunktes nutzt die Steuerelektronik um die optimale Ventilöffnungszeit zu ermitteln, so dass nur Kondensat und keine Druckluft abgeleitet wird.Technische Daten: Anschlussleistung Kompressor 5 m³/min Anschlussleistung Trockner 10 m³/min Anschlussleistung Filter 50 m³/min Spannung 230VAC / 50-60Hz Betriebsdruck 0,8 - 16 bar Temperatur +1 °C bis + 60 °C Anschlussgewinde 1 x G 1/2 Kondensatablauf DN 8-10 bzw. G 1/4i Abmessungen T x B x H 74 x 179 x 130 mm Gewicht ca. 1,0 kg Leistungsaufnahme max. 2 W Andere Spannungen auf Anfrage - Varianten: 230, 200, 115, 100, 48, 24 VAC, 24 VDC
